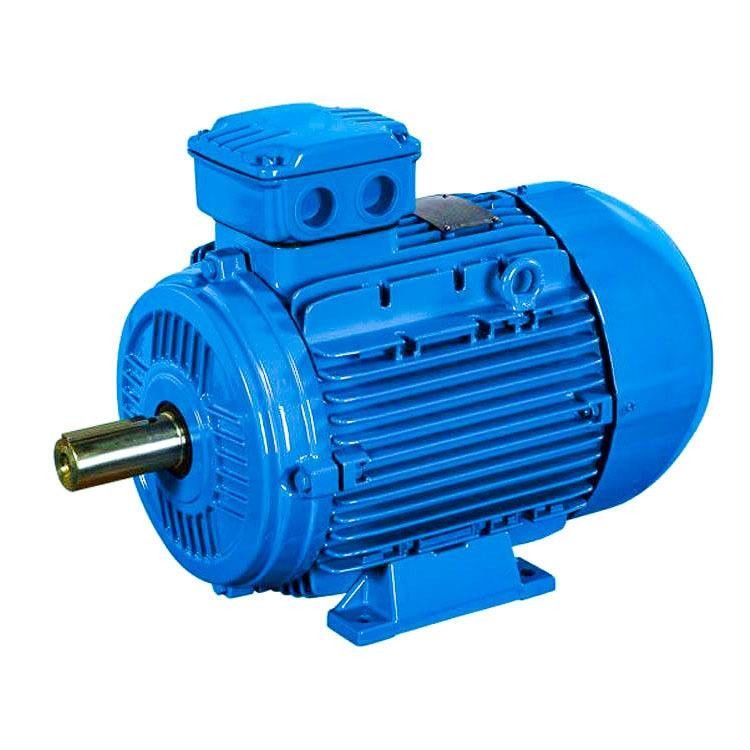

4 أقطاب IP68 380 فولت محرك مغناطيسي نيوديميوم سرعة متغيرة للمروحة

يتميز المحرك المتزامن ذو المغناطيس الدائم بالخصائص التالية:

• الكفاءة المقدرة 2٪ إلى 5٪ أعلى من المحركات غير المتزامنة العادية ؛
• ترتفع الكفاءة بسرعة مع زيادة الحمل.عندما يتغير الحمل في نطاق 25٪ إلى 120٪ ، فإنه يحافظ على كفاءة عالية.نطاق التشغيل عالي الكفاءة أعلى بكثير من نطاق المحركات غير المتزامنة العادية.الحمل الخفيف والحمل المتغير والحمل الكامل جميعها لها تأثيرات كبيرة في توفير الطاقة ؛
• عوامل الطاقة تصل إلى 0.95 وما فوق ، لا يلزم تعويض رد الفعل ؛
• تم تحسين عامل الطاقة بشكل كبير.بالمقارنة مع المحركات غير المتزامنة ، يتم تقليل تيار التشغيل بأكثر من 10٪.بسبب الانخفاض في فاقد تيار التشغيل والنظام ، يمكن تحقيق تأثيرات توفير الطاقة بحوالي 1٪.
• ارتفاع منخفض في درجة الحرارة ، وكثافة طاقة عالية: 20 ك أقل من ارتفاع درجة حرارة المحرك غير المتزامن ثلاثي الأطوار ، وارتفاع درجة حرارة التصميم هو نفسه ويمكن تحويله إلى حجم أصغر ، مما يوفر مواد أكثر فاعلية ؛
• عزم دوران عالي وسعة تحميل زائدة عالية: وفقًا للمتطلبات ، يمكن تصميمها بعزم دوران عالي (3-5 مرات) وقدرة تحميل زائدة عالية ؛
• يتم استخدام نظام التحكم في سرعة التردد المتغير ، وهو أفضل في الاستجابة الديناميكية وأفضل من المحركات غير المتزامنة.
• أبعاد التثبيت هي نفسها المحركات غير المتزامنة المستخدمة حاليًا على نطاق واسع ، والتصميم والاختيار مناسبان للغاية.
• نظرًا للزيادة في عامل الطاقة ، يتم تقليل القوة المرئية لمحول نظام إمداد الطاقة بشكل كبير ، مما يحسن قدرة إمداد الطاقة للمحول ، ويمكن أيضًا أن يقلل بشكل كبير من تكلفة كبل النظام (مشروع جديد) ؛
• عندما يتم بناء المشروع الجديد ، تستخدم جميع أنظمة القيادة محركات متزامنة مغناطيسية دائمة ، واستثمار المشروع هو في الأساس نفس استخدام المحركات غير المتزامنة ، ويمكن أن يستمر المشروع في الحصول على مزايا توفير الطاقة بعد تشغيل المشروع ؛

في القطاع الصناعي العام ، استبدال المحركات غير المتزامنة عالية الكفاءة (380/660/1140 فولت) ذات الجهد المنخفض ، يوفر النظام 5٪ إلى 30٪ من الطاقة ، والمحركات غير المتزامنة ذات الجهد العالي (6kV / 10kV) عالية الكفاءة ، يوفر النظام 2٪ to10٪.

لماذا تختار محركات التيار المتردد ذات المغناطيس الدائم؟

1. كفاءة أعلى: تتميز المحركات ذات المغناطيس الدائم بكفاءة أعلى من المحركات التقليدية لأن خسائرها أقل بسبب عدم وجود تيار في لفات الدوار.

2. كثافة طاقة أفضل: تتميز محركات المغناطيس الدائم بكثافة طاقة أعلى من المحركات التقليدية لأنها يمكن أن تولد مجالًا مغناطيسيًا أقوى مع كمية أقل من المواد.

3. حجم ووزن أصغر: نظرًا لكثافة طاقتها العالية ، يمكن تصميم محركات المغناطيس الدائم لتكون أصغر وأخف وزنًا من المحركات التقليدية ، مما يجعلها مثالية للتطبيقات التي تشكل المساحة والوزن مصدر قلق.

4. صيانة أقل: تحتوي المحركات ذات المغناطيس الدائم على أجزاء متحركة أقل من المحركات التقليدية ، مما يعني أنها تتطلب صيانة أقل ولها عمر أطول.

5. تحكم أفضل: تتمتع المحركات ذات المغناطيس الدائم بتحكم أفضل لأنها يمكن أن تستجيب بشكل أسرع للتغيرات في الحمل والسرعة ، مما يجعلها مناسبة للتطبيقات التي تتطلب تحكمًا دقيقًا.

يمكن فصل محرك مغناطيسي دائم (يسمى أيضًا PM) إلى فئتين رئيسيتين: المغناطيس الدائم الداخلي (IPM) والمغناطيس الدائم للسطح (SPM).يولد كلا النوعين تدفقًا مغناطيسيًا بواسطة مغناطيس دائم مثبت على الدوار أو بداخله.

SPM

سطح مغناطيسي دائم

نوع من المحركات يتم فيه توصيل مغناطيس دائم بمحيط الدوار.

تحتوي محركات SPM على مغناطيس مثبت على السطح الخارجي لسطح الدوار ، وتكون قوتها الميكانيكية أضعف من قوة IPM.تحد القوة الميكانيكية الضعيفة من السرعة الميكانيكية الآمنة القصوى للمحرك.بالإضافة إلى ذلك ، تعرض هذه المحركات بروز مغناطيسي محدود للغاية (Ld ≈ Lq).قيم المحاثة المقاسة عند أطراف الدوار متسقة بغض النظر عن موضع العضو الدوار.بسبب نسبة الملوحة القريبة من الوحدة ، تعتمد تصميمات محرك SPM بشكل كبير ، إن لم يكن بالكامل ، على مكون عزم الدوران المغناطيسي لإنتاج عزم الدوران.

IPM

مغناطيس داخلي دائم

نوع المحرك الذي يحتوي على دوار مضمن بمغناطيس دائم يسمى IPM.

تحتوي محركات IPM على مغناطيس دائم مدمج في الدوار نفسه.على عكس نظرائهم في SPM ، فإن موقع المغناطيس الدائم يجعل محركات IPM سليمة ميكانيكيًا للغاية ، ومناسبة للعمل بسرعات عالية جدًا.يتم تحديد هذه المحركات أيضًا من خلال نسبة الملوحة المغناطيسية العالية نسبيًا (Lq> Ld).نظرًا لبروزها المغناطيسي ، فإن محرك IPM لديه القدرة على توليد عزم الدوران من خلال الاستفادة من مكونات عزم الدوران المغناطيسية والمقاومة للمحرك.

لماذا يجب عليك اختيار محرك IPM بدلاً من SPM؟

1. يتم تحقيق عزم دوران عالي باستخدام عزم دوران ممانعة بالإضافة إلى عزم دوران مغناطيسي.

2. تستهلك محركات IPM طاقة أقل بنسبة 30٪ مقارنة بالمحركات الكهربائية التقليدية.

3. تم تحسين الأمان الميكانيكي لأنه ، على عكس SPM ، لن ينفصل المغناطيس بسبب قوة الطرد المركزي.

4. يمكن أن تستجيب لدوران المحرك عالي السرعة عن طريق التحكم في نوعي عزم الدوران باستخدام التحكم في القوة الموجهة.

تعمل محركات المغناطيس الدائم عديمة الفرشاة (PM) مع مصدر طاقة تيار متردد لذلك يشار إليها غالبًا باسم محركات PMAC.يؤدي استخدام المغناطيس الدائم إلى التخلص من الحاجة إلى الموصلات (القضبان الدوارة) بحيث يتم التخلص من خسائر العضو الدوار.يتيح هذا التصميم الجمع بين الكفاءة العالية والسرعة المنخفضة وعزم الدوران العالي في حزمة واحدة.بالنسبة لأحجام المحركات الصغيرة ، قد تكون كفاءة محرك PM أكبر بنسبة 10٪ إلى 15٪ من المحركات الأقدم ذات الكفاءة القياسية عند نفس نقطة التحميل.تثبت مكاسب الكفاءة هذه النطاق الكامل لأحمال المحرك النموذجية.

نظرًا للحاجة إلى محرك أو جهاز تحكم ، فإن محركات PMAC متغيرة السرعة تكلف أكثر بكثير من المحركات الحثية ذات السرعة الثابتة Premium Efficiency.تتمتع محركات PM بقدرة متغيرة السرعة ، ومع ذلك ، فهي بدائل مكافئة لمحرك التردد المتغير المعدل بعرض النبضة الإلكترونية (VFD) الذي يتحكم في محرك جديد يعمل بعاكس عالي الكفاءة.عند استبدال المحركات ذات السرعة الثابتة في تطبيقات التدفق المتغير ، فإن توفير الطاقة بسبب القدرة على السرعة المتغيرة لمحرك PMAC سوف يتجاوز المدخرات بشكل كبير بسبب زيادة كفاءة المحرك نفسه.توفر محركات المغناطيس الدائم كفاءة مُحسَّنة على نطاق تشغيلها بالكامل وتفي أو تتجاوز معايير كفاءة اللجنة الكهروتقنية الدولية (IEC) IE4.

اتجاه التطور لمحركات المغناطيس الدائم الأرضية النادرة:

تتطور محركات المغناطيس الدائم النادرة باتجاه طاقة عالية (سرعة عالية وعزم دوران مرتفع) ، ووظائف عالية وتصغير ، وتعمل باستمرار على توسيع أنواع المحركات الجديدة ومجالات التطبيق ، وآفاق التطبيق متفائلة للغاية.من أجل تلبية الاحتياجات ، لا تزال عملية تصميم وتصنيع محركات المغناطيس الدائم الأرضية النادرة بحاجة إلى الابتكار المستمر ، وسيكون الهيكل الكهرومغناطيسي أكثر تعقيدًا ، وسيكون هيكل الحساب أكثر دقة ، وستكون عملية التصنيع أكثر تقدمًا و ملائم.

تطبيق محرك المغناطيس الدائم الأرضي النادر:

نظرًا لتفوق محركات المغناطيس الدائم الأرضية النادرة ، أصبحت تطبيقاتها أكثر وأكثر اتساعًا.مجالات التطبيق الرئيسية هي كما يلي:

ركز على الكفاءة العالية وتوفير الطاقة لمحركات المغناطيس الدائم الأرضية النادرة.كائنات التطبيق الرئيسية هي مستهلكو الطاقة الكبيرة ، مثل المحركات الأرضية النادرة ذات المغناطيس الدائم المتزامن لصناعات النسيج والألياف الكيميائية ، والمحركات الأرضية النادرة ذات المغناطيس الدائم المتزامن لمختلف آلات التعدين والنقل المستخدمة في حقول النفط ومناجم الفحم ، ومغناطيس دائم متزامن للأرض النادرة محركات لقيادة المضخات والمراوح المختلفة.
