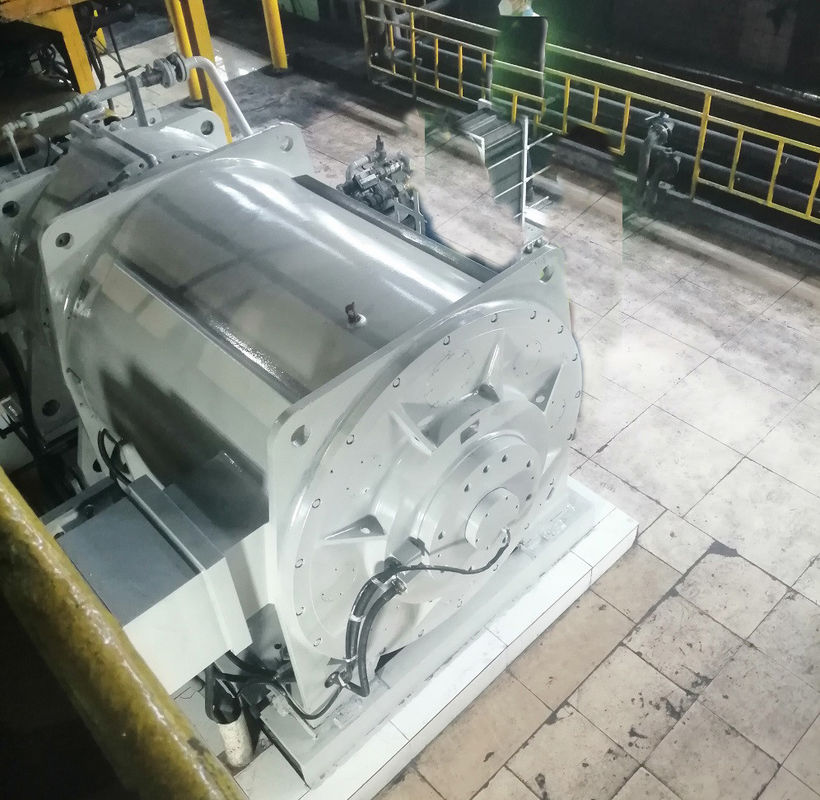

محرك مغناطيس نيوديميوم بقوة 2500 كيلوواط 360 دورة في الدقيقة 72 هرتز 10 كيلوواط للمخلط الداخلي

المحرك المتزامن للمغناطيس الدائم له الخصائص التالية:

• الكفاءة الاسمية أعلى بنسبة 2٪ إلى 5٪ من المحركات غير المتزامنة العادية.
• تتزايد الكفاءة بسرعة مع زيادة الحمل. عندما يتغير الحمل في نطاق 25٪ إلى 120٪ ، فإنه يحافظ على كفاءة عالية.نطاق التشغيل عالية الكفاءة أعلى بكثير من أن من المحركات غير المزامنة العاديةالحمل الخفيف والحمل المتغير والحمل الكامل لهما تأثيرات كبيرة في توفير الطاقة.
• عوامل الطاقة تصل إلى 0.95 أو أكثر، لا يتطلب تعويض تفاعلي.
• يتم تحسين عامل الطاقة إلى حد كبير. بالمقارنة مع المحركات غير المتزامنة، يتم تقليل تيار التشغيل بأكثر من 10٪ بسبب انخفاض التيار التشغيلي وخسائر النظام.يمكن تحقيق تأثيرات توفير الطاقة بنحو 1%.
• ارتفاع درجة الحرارة المنخفضة، وكثافة الطاقة العالية: 20K أقل من ارتفاع درجة حرارة المحرك غير المتزامن ثلاثي المراحل، ارتفاع درجة حرارة التصميم هو نفسه ويمكن أن يكون في حجم أصغر،توفير مواد أكثر فعالية;
• عزم تشغيل كبير وقدرة زيادة في الحمل: وفقًا للمتطلبات ، يمكن تصميمه بقلة تشغيل عالية (3-5 أضعاف) وقدرة زيادة في الحمل.
• يتم استخدام نظام التحكم في سرعة التردد المتغير ، وهو أفضل في الاستجابة الديناميكية وأفضل من محركات غير متزامنة.
• أبعاد التثبيت هي نفس المحركات غير المتزامنة المستخدمة على نطاق واسع حاليًا ، والتصميم والاختيار مناسبون للغاية.
• بسبب زيادة عامل الطاقة ، يتم تقليل القوة البصرية لمحول نظام إمدادات الطاقة بشكل كبير ، مما يحسن من قدرة إمدادات الطاقة للمحول ،ويمكن أيضا أن تقلل كثيرا من تكلفة كابل النظام (مشروع جديد);
• عندما يتم بناء المشروع الجديد، جميع أنظمة القيادة تستخدم مغناطيس دائم المحركات المزامنة، واستثمار المشروع هو في الأساس نفس استخدام المحركات غير المزامنة،ويمكن للمشروع الاستمرار في الحصول على فوائد توفير الطاقة بعد إدخال المشروع في الخدمة;

في القطاع الصناعي العام، استبدال المحركات غير المزامنة منخفضة الجهد ((380/660/1140 فولت) عالية الكفاءة، نظام يوفر 5٪ إلى 30٪ من الطاقة،ومحركات عالية الجهد ((6kV/10kV) عالية الكفاءة غير متزامنةالنظام يوفر من 2% إلى 10%

لماذا تختار محركات الماجستير الدائم؟

1كفاءة أعلى: المحركات المغناطيسية الدائمة لديها كفاءة أعلى من المحركات التقليدية لأنها لديها خسائر أقل بسبب غياب التيار في لفات الدوار.

2- كثافة طاقة أفضل: محركات المغناطيس الدائم لديها كثافة طاقة أعلى من المحركات التقليدية لأنها يمكن أن تولد مجال مغناطيسي أقوى مع كمية أقل من المواد.

3الحجم والوزن الأصغر: بسبب كثافة الطاقة العالية ، يمكن تصميم محركات المغناطيس الدائم لتكون أصغر وأخف من المحركات التقليدية ،مما يجعلها مثالية للتطبيقات التي تكون فيها المساحة والوزن مصدر قلق.

4صيانة أقل: المحركات المغناطيسية الدائمة لديها أجزاء متحركة أقل من المحركات التقليدية، مما يعني أنها تتطلب صيانة أقل ولديها عمر أطول.

5تحكم أفضل: المحركات المغناطيسية الدائمة لديها تحكم أفضل لأنها يمكن أن تستجيب بشكل أسرع للتغيرات في الحمل والسرعة، مما يجعلها مناسبة للتطبيقات التي تتطلب التحكم الدقيق.

يمكن فصل محرك المغناطيس الدائم (وتسمى أيضًا PM) إلى فئتين رئيسيتين: المغناطيس الدائم الداخلي (IPM) والمغناطيس الدائم السطحي (SPM).كلا النوعين توليد التدفق المغناطيسي من قبل المغناطيس الدائم المثبتة على أو داخل الدوار.

SPM

المغناطيس الدائم على السطح

نوع من المحركات التي يتم فيها ربط المغناطيس الدائم بمحيط الدوار.

محركات SPM لديها مغناطيسات مثبتة على الخارج من سطح الدوار، قوتها الميكانيكية هي أضعف بكثير من المحركات IPM.القوة الميكانيكية الضعيفة تحد من الحد الأقصى للسرعة الميكانيكية الآمنة للمحركبالإضافة إلى ذلك ، تظهر هذه المحركات ملامح مغناطيسية محدودة جدًا (Ld ≈ Lq). قيم الحثية المقاسة في نهايات الدوار متسقة بغض النظر عن موقع الدوار.بسبب نسبة الارتفاع القريبة من الوحدة، تعتمد تصاميم محركات SPM بشكل كبير ، إن لم يكن بالكامل ، على مكون عزم الدوران المغناطيسي لإنتاج عزم الدوران.

IPM

المغناطيس الداخلي الدائم

يطلق على نوع من المحركات الذي يحتوي على دوار مضمن بمغناطيس دائم اسم IPM.

محركات IPM لديها مغناطيس دائم مضمن في الدوار نفسه. على عكس نظرائها SPM، موقع المغناطيس الدائم يجعل محركات IPM قوية جدا ميكانيكيا،و مناسبة للعمل عند سرعات عالية جداًيتم تعريف هذه المحركات أيضًا بنسبة الارتفاع المقناطيسي العالية نسبيًا (Lq > Ld).محرك IPM لديه القدرة على توليد عزم الدوران من خلال الاستفادة من كل من مكونات عزم الدوران المغناطيسي والمتردد للمحرك.

لماذا يجب أن تختار محرك IPM بدلا من SPM؟

1يتم تحقيق عزم دوران عالي باستخدام عزم دوران عدم الرغبة بالإضافة إلى عزم دوران مغناطيسي.

2محركات IPM تستهلك ما يصل إلى 30٪ طاقة أقل مقارنة بمحركات كهربائية تقليدية.

3يتم تحسين السلامة الميكانيكية، على عكس SPM، فإن المغناطيس لن تنفصل بسبب قوة الطرد المركزي.

4يمكن أن تستجيب لدوران المحرك عالية السرعة عن طريق التحكم في نوعين من عزم الدوران باستخدام التحكم المتجه.

تعمل محركات المغناطيس الدائم (PM) بدون فرشاة بمصدر طاقة متردد ، لذلك غالبًا ما يشار إليها باسم محركات PMAC.استخدام المغناطيس الدائم يلغي الحاجة إلى الموصلات (عصا الدوار) حتى يتم القضاء على خسائر الدوارهذا التصميم يجعل من الممكن الجمع بين الكفاءة العالية، والسرعة المنخفضة، وعزم الدوران العالي في حزمة واحدة.محركات الكفاءة القياسية في نفس نقطة الحملهذه المكاسب في الكفاءة تستمر على نطاق كامل من الأحمال النموذجية للمحرك.

بسبب الحاجة إلى محرك أو وحدة تحكم ، تكلف محركات PMAC ذات السرعة المتغيرة أكثر بكثير من محركات الحث المتكاملة عالية الكفاءة ذات السرعة الثابتة. ومع ذلك ، فإن محركات PM لديها قدرة على السرعة المتغيرة ،وكذلك البدائل المكافئة لدفع التردد المتغير المعدل على عرض النبض الإلكتروني (VFD) الذي يتحكم في محرك جديد لتحويل الكفاءة العاليةعند استبدال محركات السرعة الثابتة في تطبيقات التدفق المتغيرتوفير الطاقة بسبب قدرة محرك PMAC على السرعة المتغيرة سوف يتجاوز بكثير التوفير بسبب زيادة كفاءة المحرك نفسهالمحركات المغناطيسية الدائمة توفر كفاءة محسنة على نطاق عملها بأكمله وتلبي أو تتجاوز معايير كفاءة IE4 للجنة الكهربائية الدولية (IEC).

اتجاه تطوير محركات المغناطيس الدائم للأراضي النادرة:

محركات المغناطيس الدائم للأراضي النادرة تتطور نحو قوة عالية (سرعة عالية، عزم دوران عال) ، وظائف عالية وتصغير،ويتوسعون باستمرار في أنواع جديدة من المحركات ومجالات التطبيق، وآفاق التطبيق متفائلة للغاية. من أجل تلبية الاحتياجات، لا تزال هناك حاجة إلى ابتكار مستمر في عملية تصميم وتصنيع محركات المغناطيس الدائم للأراضي النادرة.الهيكل الكهرومغناطيسي سيكون أكثر تعقيداً، سيكون هيكل الحساب أكثر دقة، وعملية التصنيع ستكون أكثر تقدما وتطبيقا.

تطبيق محرك المغناطيس الدائم للأراضي النادرة:

بسبب تفوق محركات المغناطيس الدائم للأراضي النادرة ، أصبحت تطبيقاتها أكثر اتساعًا. مجالات التطبيق الرئيسية هي كما يلي:

التركيز على الكفاءة العالية وتوفير الطاقة لمحركات المغناطيس الدائم للأراضي النادرة.مثل المحركات المتزامنة ذات المغناطيس الدائم للأرض النادرة لصناعات الألياف النسيجية والكيميائيةمحركات متزامنة للأراضي النادرة للأغناطيس الدائمة لمختلف آلات التعدين والنقل المستخدمة في حقول النفط ومناجم الفحمومحركات متزامنة ذات مغناطيس دائم للأراضي النادرة لتشغيل مختلف المضخات والمروحة.
