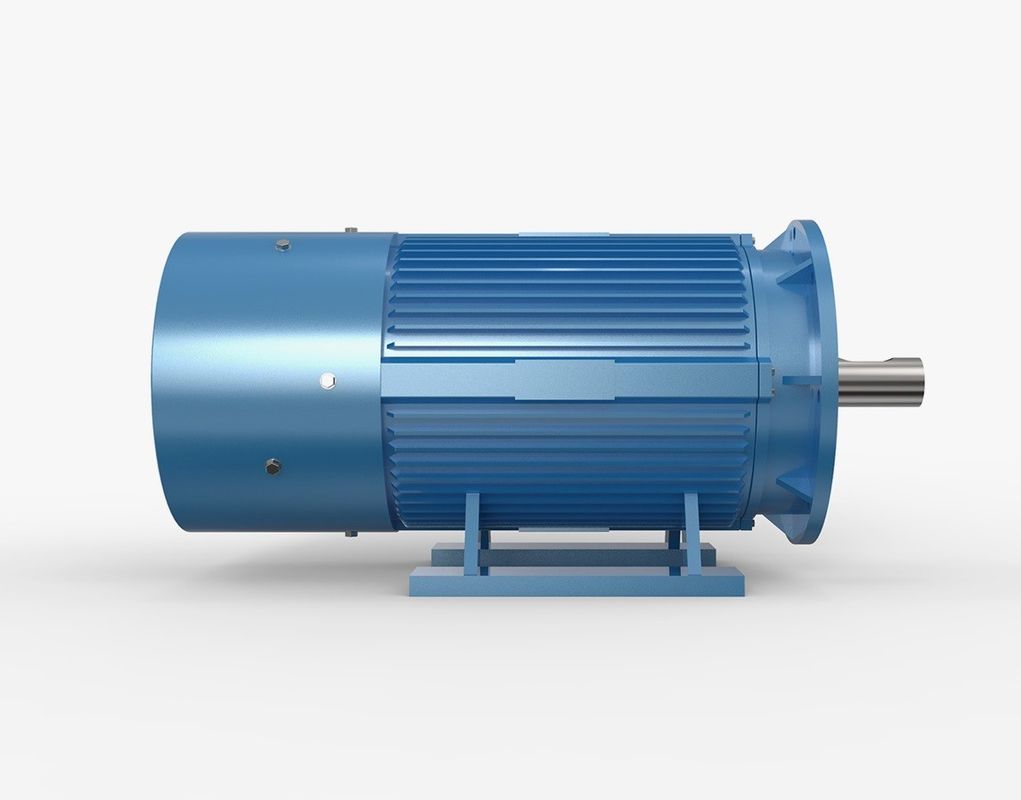

IE4 IE5 ثلاثي المراحل المحرك المباشر المغناطيس الدائم المحرك المتردد

فوائد محركات PMSM:
- نعم
كفاءة عالية
هذا صحيح بشكل خاص عند سرعات أقل. محرك المغناطيس الدائم لا يحتاج إلى توفير التيار إلى الدوار لإنشاء مجال الدوار ،وبالتالي القضاء على خسائر الدوار تقريبا تماماعندما تقارن مع المحركات الحثية أو الحثية فإنه يتطلب أيضا تيار أقل على الستاتور ولها عامل طاقة أكبر، مما يؤدي إلى تصنيفات الحالية الأصغر على جهاز التحكم،وزيادة كفاءة نظام الدفع العام.

القيادة بسرعة أقل بكفاءة أعلى من محرك الحث قد يلغي شرط نقل خفض السرعة ، مما يأخذ التعقيد من الترتيب الميكانيكي.

عزم دوران ثابت
يمكن لهذا النوع من المحركات توليد عزم دوران ثابت والحفاظ على عزم دوران كامل عند سرعات منخفضة.

الحجم
الحجم الأصغر والوزن الخفيف وأقل لفائف توفر كثافة طاقة أعلى.

فعالة من حيث التكلفة
مع غياب الفرشاة، هناك تكاليف صيانة أقل.

الحرارة الدنيا
في PMSM ، يتم توليد الحرارة على لفائف الستاتور ولا توجد فرشاة ويتم توليد الحرارة الضئيلة فقط على الدوار ، مما يسهل تبريد المحرك.كما أنها تعمل أبرد من محركات الحث، وزيادة موثوقية المحرك ومدته.

نطاق السرعة
يمكن لهذا النوع من المحرك أن يكون له نطاق سرعة واسع باستخدام ضعف المجال ويمكن أن يتبنى استراتيجية التحكم في أقصى عزم الدوران / التيار (MTPA) أثناء تشغيل عزم الدوران الثابت.

المحركات ذات المغناطيس الدائم AC (PMAC) لديها مجموعة واسعة من التطبيقات بما في ذلك:

الآلات الصناعية: تستخدم محركات PMAC في مجموعة متنوعة من تطبيقات الآلات الصناعية ، مثل المضخات والضاغطات والمروحة وأدوات الآلات.والتحكم الدقيق، مما يجعلها مثالية لهذه التطبيقات.

الروبوتات: تستخدم محركات PMAC في تطبيقات الروبوتات والأتمتة ، حيث توفر كثافة عزم دوران عالية ، والتحكم الدقيق ، وكفاءة عالية. غالبًا ما تستخدم في الذراعين الروبوتية ، والمقبضات ،وأنظمة التحكم في الحركة الأخرى.

أنظمة HVAC: تستخدم محركات PMAC في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) ، حيث توفر كفاءة عالية والتحكم الدقيق وانخفاض مستويات الضوضاء.غالبا ما تستخدم في المروحة والمضخات في هذه الأنظمة.

محركات متزامنة ذات مغناطيس دائم مع مغناطيسات داخلية: أقصى كفاءة في استخدام الطاقة

المحرك المتزامن المغناطيسي الدائم مع المغناطيسات الداخلية (IPMSM) هو المحرك المثالي لتطبيقات الجر حيث لا يحدث أقصى عزم دوران عند أقصى سرعة.يستخدم هذا النوع من المحركات في التطبيقات التي تتطلب ديناميكية عالية وقدرة الإفراط. وهو أيضا الخيار المثالي إذا كنت ترغب في تشغيل المروحة أو المضخات في نطاق IE4 و IE5. يتم عادة استرداد تكاليف الشراء العالية من خلال توفير الطاقة على مدى وقت التشغيل،بشرط أن تشغلها مع محرك التردد المتغير الصحيح.

محركات التردد المتغيرة لدينا تستخدم استراتيجية التحكم المتكاملة على أساس MTPA (حد أقصى للدوران لكل آمبر).هذا يسمح لك تشغيل المغناطيس الدائم المحركات المزامنة مع أقصى كفاءة في استخدام الطاقةالحمل الزائد من 200 ٪، عزم التشغيل الممتاز، ومدى التحكم في سرعة تمتد أيضا تسمح لك لاستغلال كامل من تصنيف المحرك.من أجل استعادة التكاليف بسرعة وعمليات الرقابة الأكثر كفاءة.

خصائص المحرك IPM (المغناطيس الدائم الداخلي):

عزم دوران عالي وكفاءة عالية
يتم تحقيق عزم دوران عالي ومخرجات عالية باستخدام عزم دوران عدم الاستعداد بالإضافة إلى عزم دوران مغناطيسي.

عملية توفير الطاقة
إنها تستهلك طاقة أقل بنسبة 30% مقارنة بمحركات SPM التقليدية.

السلامة
نظرًا لأن المغناطيس الدائم مضمن ، يتم تحسين السلامة الميكانيكية ، على عكس SPM ، فإن المغناطيس لن ينفصل بسبب القوة الطائرة المركزية.

محركات متزامنة ذات مغناطيس دائم مع مغناطيسات خارجية لتطبيقات الخدمة الكلاسيكية

المحركات المزامنة المغناطيس الدائم مع المغناطيسات الخارجية (SPMSM) هي المحركات المثالية عندما تحتاج إلى زيادة في الحمل والسرعة السريعة، على سبيل المثال في تطبيقات الخدمة الكلاسيكية.التصميم المطول يؤدي أيضا إلى انخفاض الكتلة الثابتة ويمكن تثبيتها بشكل مثاليومع ذلك، فإن أحد عيوب النظام المكون من SPMSM ودفع التردد المتغير هو التكاليف المرتبطة به، حيث غالبا ما تستخدم تكنولوجيا القابس باهظة الثمن ومصممين عالية الجودة.

أنظمة الطاقة المتجددة: يتم استخدام محركات PMAC في أنظمة الطاقة المتجددة ، مثل توربينات الرياح ومتتبعات الطاقة الشمسية ، حيث تقدم كفاءة عالية وكثافة طاقة عالية والتحكم الدقيق.غالبا ما تستخدم في المولدات وأنظمة التتبع في هذه الأنظمة.

المعدات الطبية: تستخدم محركات PMAC في المعدات الطبية ، مثل آلات التصوير بالرنين المغناطيسي ، حيث توفر كثافة عزم عالية والتحكم الدقيق ومستويات ضوضاء منخفضة.غالبا ما تستخدم في المحركات التي تدفع الأجزاء المتحركة في هذه الآلات.

بعض المشاكل الصغيرة التي يتم تجاهلها بسهولة حول المحرك:

1لماذا المحرك غير مناسب لعملية الحمل الخفيف؟

عندما يعمل المحرك بحمل خفيف، فإنه سيؤدي إلى:

(1) عامل طاقة المحرك منخفض.

(2) كفاءة المحرك منخفضة.

(3) سيؤدي إلى إهدار المعدات والتشغيل غير الاقتصادي.

2لماذا لا يمكن ان يبدأ المحرك في بيئة باردة؟

الاستخدام المفرط للمحرك في بيئة منخفضة درجة الحرارة سيؤدي إلى:

(1) شقوق عزل المحرك

(2) تجميدات الدهون المحملة

(3) مسحوق اللحام من المفاصل السلكية هو مسحوق.

ولذلك، يجب تسخين المحرك وتخزينها في بيئة باردة، وينبغي فحص الملفات والحاويات قبل تشغيلها.

3لماذا لا يمكن لمحرك 60 هرتز استخدام مصدر الطاقة 50 هرتز؟

عندما يتم تصميم المحرك، الصفحة الصلبية السيليكونية تعمل عموما في منطقة الشبع من منحنى المغناطيسية.انخفاض التردد سيزيد من التدفق المغناطيسي وتيار الإثارة، مما يؤدي إلى زيادة في تيار المحرك واستهلاك النحاس ، مما يؤدي في نهاية المطاف إلى زيادة في ارتفاع درجة حرارة المحرك.قد يحترق المحرك بسبب ارتفاع درجة حرارة الملف.

4.بدء المحرك بشكل ناعم

إن بدء التشغيل الناعم له تأثير محدود على توفير الطاقة ، لكنه يمكن أن يقلل من تأثير بدء التشغيل على شبكة الكهرباء ، ويمكن أيضًا تحقيق بدء سلس لحماية وحدة المحرك.وفقا لنظرية حفظ الطاقة، بسبب إضافة دائرة تحكم معقدة نسبيا، بداية ناعمة ليس فقط لا توفر الطاقة ولكن أيضا زيادة استهلاك الطاقة.ولكن يمكن أن تقلل من التيار الابتدائي للدائرة ولعب دور وقائي.

كيفية اختيار محرك متزامن مغناطيس دائم ثلاثي المراحل؟

يتطلب اختيار محرك متزامن مغناطيس دائم ثلاثي المراحل النظر في عدة عوامل ، بما في ذلك قوة المحرك ، والسرعة ، والمواد ، وعملية التصنيع ، وما إلى ذلك.

قوة المحرك

قوة المحرك هي معيار مهم للمحرك ، والذي يحدد أقصى قوة إخراج المحرك والمشهد المناسب. عند اختيار محرك متزامن مغناطيس دائم ثلاثي المراحل ،تحتاج إلى تحديد نطاق الطاقة من المحرك وفقا للطلب الفعلي واختيار نوع المحرك المناسب والمعايير.

سرعة المحرك

سرعة المحرك هي أيضا عامل يجب مراعاته في عملية الاختيار. تتطلب ظروف التطبيق المختلفة سرعات محرك مختلفة،ومن الضروري تحديد نطاق سرعة المحرك وفقا للاحتياجات الفعلية واختيار نوع المحرك المناسب والمعايير.

مواد المحرك

مادة المحرك هي واحدة من العوامل المهمة في تصميم المحرك واختياره. هذه الممتلكات تؤثر مباشرة على أداء عمر المحرك. وتشمل مواد المحرك الشائعة الأسلاك النحاسية ،مغناطيسات، مواد العزل ، الخ عند اختيار المحركات المزامنة ذات المغناطيس الدائم ثلاثي المراحل ،من الضروري اختيار مواد محرك مناسبة واعتماد تكنولوجيا المعالجة المناسبة وتدابير فحص الجودة.

عملية التصنيع

وتشمل عمليات التصنيع الشائعة التلف، ومعالجة القطب، والتجميع، وهلم جرا. عند اختيار المحركات المزامنة المغناطيس الدائم ثلاثية المراحل،من الضروري تبني عمليات تصنيع مناسبة وتدابير فحص الجودة لضمان أن أداء ومستوى الجودة للمحرك يلبيان المتطلبات..

توقعات المستقبل

من الناحية التقنية ، في المستقبل ، سيتم مواصلة تحسين وتحديث تصميم وتكنولوجيا تصنيع المحركات المزامنة ذات المغناطيس الدائم ثلاثي المراحل.المواد الجديدة يمكن أن تحسن أداء الحياة الخدمية للمحرك، مثل المواد المغناطيسية الجديدة. تحسين تكنولوجيا التحكم في المحرك يمكن أن تحقق تحكم أكثر دقة وكفاءة أعلى.يمكن للتقدم في تكنولوجيا أجهزة استشعار المحرك تحسين دقة القياس والتحكم في المحرك بحيث يمكن تحسين أداء المحرك.

من جانب التطبيق، فإن نطاق التطبيق من المحركات المزامنة المغناطيس الدائم ثلاثي المراحل سوف تستمر في التوسع وتعميق.سيستمر تطبيق المحركات المزامنة ذات المغناطيس الدائم الثلاثي في مجال الأتمتة الصناعية في التوسعفي المستقبل، ستكون المحركات المتزامنة ذات المغناطيس الدائم ثلاثي المراحل أكثر كفاءة ودقة وموثوقية.توفير حلول أفضل لمختلف الصناعات.
