تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: ENN
إصدار الشهادات: CE
Model Number: PMM
شروط الدفع والشحن
Minimum Order Quantity: 1
تفاصيل التغليف: تغليف صالح للإبحار
نطاق القوة: |
5-3 ميجا واط |
مدى السرعة: |
0-3000 دورة في الدقيقة |
اسم المنتج: |
محرك PMAC |
طريقة التبريد: |
تبريد الهواء ، التبريد السائل |
التحكم في الموقف: |
حلقة مغلقة |
درجة الحماية: |
IP54 ، IP55 ، IP68 |
تثبيت: |
IMB3 IMB5 IMB35 |
مستوى الحماية: |
IP65 |
نطاق القوة: |
5-3 ميجا واط |
مدى السرعة: |
0-3000 دورة في الدقيقة |
اسم المنتج: |
محرك PMAC |
طريقة التبريد: |
تبريد الهواء ، التبريد السائل |
التحكم في الموقف: |
حلقة مغلقة |
درجة الحماية: |
IP54 ، IP55 ، IP68 |
تثبيت: |
IMB3 IMB5 IMB35 |
مستوى الحماية: |
IP65 |

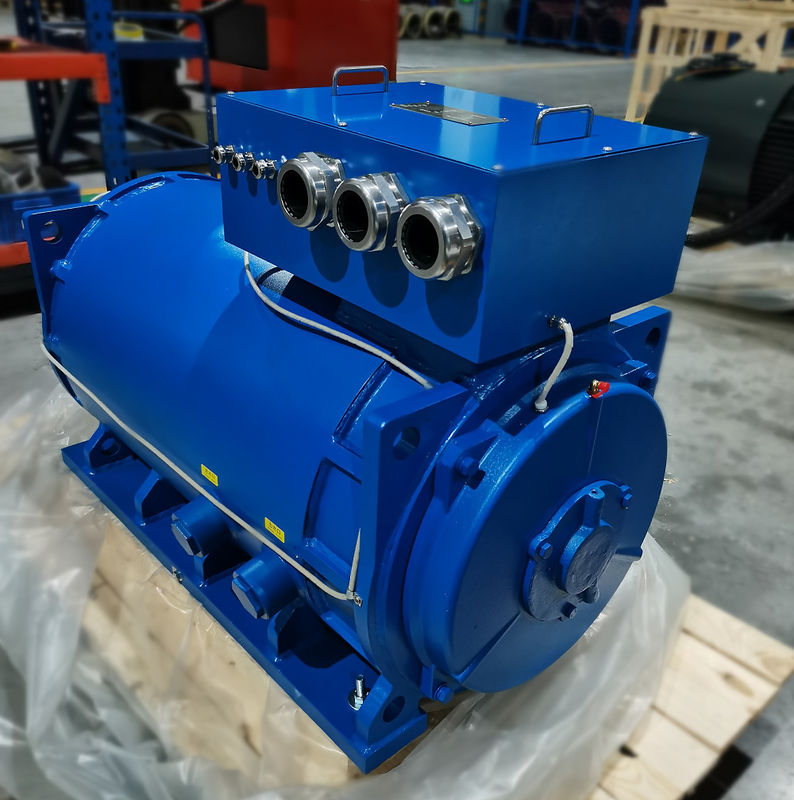

5-3MW توفير الطاقة المغناطيس الدائم AC المحرك
ما هو محرك المغناطيس الدائم المتزامن؟
يتكون المحرك الدائم للمغناطيس المتزامن بشكل أساسي من الجزء الثابت ، والدوار ، والهيكل ، والغطاء الخلفي الأمامي ، والمحامل ، وما إلى ذلك. المحرك وأنواع المحركات الأخرى هو دواره.
توفر مادة المغناطيس الدائم ذات المغناطيس الممغنط مسبقًا (المشحون بالمغناطيس) على السطح أو داخل المغناطيس الدائم للمحرك ، المجال المغناطيسي الضروري لفجوة الهواء للمحرك.يمكن لهذا الهيكل الدوار أن يقلل بشكل فعال من حجم المحرك ، ويقلل من الخسارة ويحسن الكفاءة.
كيف يعمل محرك المغناطيس الدائم؟
السمة المميزة لـ PMACMs - المغناطيس الدائم داخل دوارها - يتم العمل عليها بواسطة المجال المغناطيسي الدوار (RMF) لملفات الجزء الثابت ، ويتم صدها في حركة دورانية.هذا انحراف عن الدوارات الأخرى ، حيث يجب تحفيز القوة المغناطيسية أو توليدها في مبيت الدوار ، مما يتطلب مزيدًا من التيار.هذا يعني أن PMACM أكثر كفاءة بشكل عام من المحركات الحثية ، حيث أن المجال المغناطيسي للدوران دائم ولا يحتاج إلى مصدر طاقة لاستخدامه في توليدها.هذا يعني أيضًا أنها تتطلب محركًا متغير التردد (محرك VFD أو PM) للعمل ، وهو نظام تحكم يعمل على تنعيم عزم الدوران الناتج عن هذه المحركات.من خلال تشغيل وإيقاف التيار إلى لفات الجزء الثابت في مراحل معينة من دوران الدوار ، يتحكم محرك PM في نفس الوقت في عزم الدوران والتيار ويستخدم هذه البيانات لحساب موضع الدوار ، وبالتالي سرعة خرج العمود.إنها آلات متزامنة ، حيث أن سرعتها الدورانية تتطابق مع سرعة RMF.هذه الآلات جديدة نسبيًا ولا تزال قيد التحسين ، لذا فإن التشغيل المحدد لأي جهاز PMACM هو ، في الوقت الحالي ، فريدًا بشكل أساسي لكل تصميم.
فوائد محركات PMSM:
كفاءة عالية
هذا صحيح بشكل خاص عند السرعات المنخفضة.لا يتطلب محرك المغناطيس الدائم توفير تيار لدواره لتوليد مجال الدوار ، وبالتالي القضاء على خسائر الجزء الدوار تمامًا تقريبًا.عند مقارنتها بمحركات الحث أو التردد ، فإنها تتطلب أيضًا تيارات أقل على الجزء الثابت ولديها عامل قدرة أكبر ، مما يؤدي إلى تصنيفات تيار أصغر على وحدة التحكم ، وزيادة كفاءة نظام القيادة الإجمالية.
قد يؤدي القيادة بسرعات منخفضة بكفاءة أعلى من المحرك التعريفي إلى حذف متطلبات ناقل الحركة لتقليل السرعة ، مما يؤدي إلى إخراج التعقيد من الترتيب الميكانيكي.
عزم ثابت
يمكن لهذا النوع من المحركات أن يولد عزمًا ثابتًا ويحافظ على عزم الدوران الكامل عند السرعات المنخفضة.
مقاس
يوفر الحجم الأصغر والوزن الأخف والملف الأقل كثافة طاقة أعلى.
فعاله من حيث التكلفه
مع عدم وجود فرش ، هناك انخفاض في تكاليف الصيانة.
حرارة قليلة
في PMSM ، يتم توليد الحرارة على ملفات الجزء الثابت ولا توجد فرشات وحد أدنى من الحرارة المتولدة على الدوار ، مما يسهل تبريد المحرك.نظرًا لأنها تعمل بشكل أكثر برودة من المحركات الحثية ، تزداد موثوقية المحرك وعمره.
مدى السرعة
يمكن أن يكون لهذا النوع من المحركات نطاق سرعة واسع باستخدام إضعاف المجال ويمكنه اعتماد إستراتيجية التحكم في أقصى عزم دوران / تيار (MTPA) أثناء تشغيل عزم الدوران الثابت.
تحتوي محركات التيار المتردد ذات المغناطيس الدائم (PMAC) على مجموعة واسعة من التطبيقات بما في ذلك:
الآلات الصناعية: تُستخدم محركات PMAC في مجموعة متنوعة من تطبيقات الآلات الصناعية ، مثل المضخات والضواغط والمراوح وأدوات الآلات.إنها توفر كفاءة عالية وكثافة طاقة عالية وتحكم دقيق ، مما يجعلها مثالية لهذه التطبيقات.
الروبوتات: تُستخدم محركات PMAC في تطبيقات الروبوتات والأتمتة ، حيث توفر كثافة عزم دوران عالية وتحكمًا دقيقًا وكفاءة عالية.غالبًا ما تستخدم في الأذرع الروبوتية والمقابض وأنظمة التحكم في الحركة الأخرى.
أنظمة HVAC: تُستخدم محركات PMAC في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) ، حيث توفر كفاءة عالية وتحكمًا دقيقًا ومستويات ضوضاء منخفضة.غالبًا ما تستخدم في المراوح والمضخات في هذه الأنظمة.
محركات متزامنة ذات مغناطيس دائم مع مغناطيس داخلي: أقصى كفاءة للطاقة
المحرك المتزامن ذو المغناطيس الدائم مع المغناطيسات الداخلية (IPMSM) هو المحرك المثالي لتطبيقات الجر حيث لا يحدث أقصى عزم دوران بأقصى سرعة.يستخدم هذا النوع من المحركات في التطبيقات التي تتطلب ديناميكيات عالية وقدرة تحميل زائدة.وهو أيضًا الخيار الأمثل إذا كنت ترغب في تشغيل مراوح أو مضخات في نطاق IE4 و IE5.عادةً ما يتم تعويض تكاليف الشراء المرتفعة من خلال توفير الطاقة على مدار وقت التشغيل ، بشرط أن تقوم بتشغيله باستخدام محرك التردد المتغير الصحيح.
تستخدم محركات التردد المتغيرة المُثبَّتة بمحرك إستراتيجية تحكم متكاملة تعتمد على MTPA (أقصى عزم دوران لكل أمبير).يتيح لك ذلك تشغيل المحركات المتزامنة ذات المغناطيس الدائم بأقصى قدر من الكفاءة في استخدام الطاقة.يسمح لك الحمل الزائد بنسبة 200 ٪ وعزم الدوران الممتاز في البداية ونطاق التحكم في السرعة الممتد باستغلال تصنيف المحرك بشكل كامل.لاسترداد سريع للتكاليف وأكثر عمليات التحكم كفاءة.
ميزات محرك IPM (المغناطيس الدائم الداخلي):
عزم دوران عالي وكفاءة عالية
يتم تحقيق عزم دوران عالي ومخرجات عالية باستخدام عزم دوران ممانعة بالإضافة إلى عزم الدوران المغناطيسي.
عملية توفير الطاقة
تستهلك طاقة أقل بنسبة 30٪ مقارنة بمحركات SPM التقليدية.
دوران عالي السرعة
يمكن أن تستجيب لدوران المحرك عالي السرعة من خلال التحكم في نوعي عزم الدوران باستخدام التحكم في القوة الموجهة.
أمان
نظرًا لأن المغناطيس الدائم مدمج ، يتم تحسين السلامة الميكانيكية ، على عكس SPM ، لن ينفصل المغناطيس بسبب قوة الطرد المركزي.
محركات متزامنة ذات مغناطيس دائم مع مغناطيس خارجي لتطبيقات المؤازرة الكلاسيكية
تعد المحركات المتزامنة ذات المغناطيس الدائم مع المغناطيسات الخارجية (SPMSM) محركات مثالية عندما تحتاج إلى أحمال زائدة عالية وتسريع سريع ، على سبيل المثال في تطبيقات المؤازرة الكلاسيكية.ينتج عن التصميم الممدود أيضًا قصور كتلة منخفض ويمكن تثبيته على النحو الأمثل.ومع ذلك ، فإن أحد عيوب النظام الذي يتكون من SPMSM ومحرك التردد المتغير هو التكاليف المرتبطة به ، حيث غالبًا ما يتم استخدام تقنية التوصيل باهظة الثمن والمشفرات عالية الجودة.
أنظمة الطاقة المتجددة: تُستخدم محركات PMAC في أنظمة الطاقة المتجددة ، مثل توربينات الرياح وأجهزة تعقب الطاقة الشمسية ، حيث توفر كفاءة عالية وكثافة طاقة عالية وتحكمًا دقيقًا.غالبًا ما يتم استخدامها في المولدات وأنظمة التتبع في هذه الأنظمة.
المعدات الطبية: تُستخدم محركات PMAC في المعدات الطبية ، مثل أجهزة التصوير بالرنين المغناطيسي ، حيث توفر كثافة عزم دوران عالية وتحكمًا دقيقًا ومستويات ضوضاء منخفضة.غالبًا ما تستخدم في المحركات التي تقود الأجزاء المتحركة في هذه الآلات.
ما التطبيقات التي تستخدم محركات PMSM؟
تشمل الصناعات التي تستخدم محركات PMSM الصناعات المعدنية والسيراميك والمطاط والبترول والمنسوجات وغيرها الكثير.يمكن تصميم محركات PMSM للعمل بسرعة متزامنة من مصدر جهد وتردد ثابتين وكذلك تطبيقات محرك متغير السرعة (VSD).تستخدم على نطاق واسع في السيارات الكهربائية (EVs) نظرًا للكفاءة العالية وكثافة الطاقة وعزم الدوران ، فهي عمومًا خيار ممتاز في تطبيقات عزم الدوران العالي مثل الخلاطات والمطاحن والمضخات والمراوح والمنافخ والناقلات والتطبيقات الصناعية حيث تكون المحركات الحثية التقليدية وجد.
