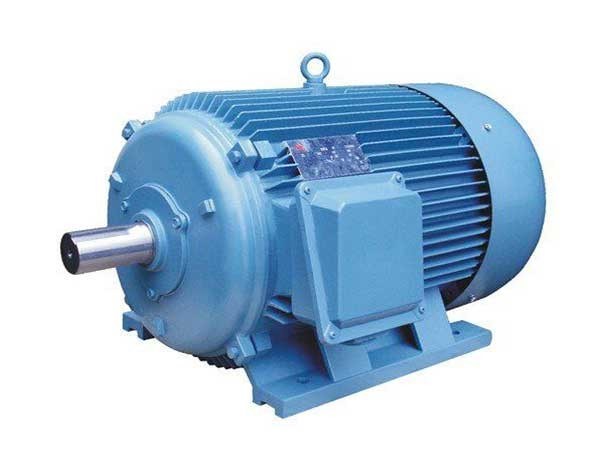

محرك مغناطيس دائم ذو سرعة متغيرة منخفضة الصيانة للبرج التبريد

هناك العديد من أنواع المحركات المتزامنة المغناطيس الدائم، which can be divided into sine wave permanent magnet synchronous motors and trapezoidal wave permanent magnet synchronous motors according to the waveform of the stator winding induced electromotive forceفي هيكل صيانة الشاشة اللمسية في تركيب معدات الأدوات الآلية،موقف محرك متزامن الموجة الصينية المغناطيس الدائم المستخدم يتكون من الملفات الثلاثية المراحل والقلب الحديديغالبًا ما يتم توصيل طيات الأربطة على شكل Y ويتم استخدام طيات موزعة على مسافة قصيرة: يتم تصميم مجال الفجوة الهوائية على شكل موجة الصينوس ،لتوليد قوة مكافحة موجة الصينوسيةالدوار يستخدم مغناطيسات دائمة بدلا من الإثارة الكهربائية.

1طريقة تحكم المحرك

في الوقت الحاضر ، هناك أساسًا طريقتان للتحكم في المحركات المزامنة ثلاثية المراحل ، أحدهما نوع تحكم آخر (المعروف أيضًا باسم التحكم في الحلقة المفتوحة للتردد) ؛النوع الآخر هو نوع التحكم الذاتي (المعروف أيضًا باسم تحكم الحلقة المغلقة للتردد)طريقة التحكم الأخرى تقوم أساساً بتعديل سرعة الدوار عن طريق التحكم بشكل مستقل في تردد مصدر الطاقة N # I.انها لا تحتاج إلى معرفة معلومات الموقف من الدوار، وغالبا ما تستخدم مخطط التحكم في الحلقة المفتوحة مع نسبة التوتر إلى التردد الثابت.التحكم الذاتي المغناطيس الدائم المحرك المزامنة أيضا ضبط سرعة الدوار عن طريق تغيير تردد مصدر الطاقة الخارجيعلى عكس نوع التحكم الآخر ، يتعلق تغير تردد مصدر الطاقة الخارجي بمعلومات موقع الدوار. كلما زادت سرعة الدوار ،كلما زادت تردد تشغيل الستاتوريتم ضبط سرعة الدوار عن طريق تغيير تردد الجهد (أو التيار) المطبق على لف الستاتور.

لأن المحرك المتزامن الذي يتم التحكم به بنفسه ليس لديه مشاكل خارج الخطوة والتذبذب في المحرك المتزامن الذي يتم التحكم به الآخر ،والمغناطيس الدائم للمغناطيس الدائم المحرك المتزامن ليس لديه فرشاة ومحولات، مما يقلل من حجم ونوعية الدوار ويحسن من سرعة الاستجابة ومدى سرعة النظام، لذلك نحن نستخدم محرك متزامن مغناطيس دائم AC ذاتية التحكم.عندما يتم إضافة مصدر الطاقة المتماثل ثلاثي المراحل إلى الملف المتماثل ثلاثي المراحل، سيتم إنشاء مجال مغناطيسي للستاتور المتناوب بشكل طبيعي.سرعة الدوران من الدوار المحرك المزامنة يتم مزامنتها بدقة مع تردد مصدر الطاقة الخارجي وليس لها علاقة بحجم الحمل.

2مبدأ محرك PMSM

PMSM تعني محرك متزامن مغناطيسي دائم.يستند مبدأ عمل محرك PMSM إلى التفاعل بين الحقول المغناطيسية لدوار المغناطيس الدائم والتيارات الملفوفة للستاتور.

يحتوي الستاتور في محرك PMSM على طيات متعددة يتم تشغيلها بواسطة مصدر طاقة متردد ثلاثي المراحل.الملفوفات المزودة بالطاقة تنتج مجالا مغناطيسيا دوارا يتفاعل مع المغناطيس الدائم على الدواريجب أن تكون تيارات لف الدوائر متزامنة مع موقف الدوار للحفاظ على إنتاج عزم الدوران.

محرك PMSM هو محرك متزامن ، مما يعني أن الدوار يدور بنفس تردد مجال الستاتور.سرعة المحرك هو متناسب مباشرة مع تردد مصدر الطاقة التيار المتردد وعدد القطبين في الستاتور.

محرك PMSM هو محرك عالي الكفاءة والدقة يستخدم على نطاق واسع في تطبيقات مختلفة ، مثل المركبات الكهربائية والروبوتات والأتمتة الصناعية.

عملية عمل PM Motor هي كما يلي:

1 إنشاء المجال المغناطيسي الرئيسي لمحركات PM: يتم تزويد لف التحفيز بتيار تحفيز DC لإنشاء مجال مغناطيسي تحفيز بين القطبين ، أييتم تأسيس المجال المغناطيسي الرئيسي.

2 موصل تحمل التيار في محركات PM: يعمل لف الجهاز المقاوم المتماثل ثلاثي المراحل كلفة طاقة ويصبح حاملًا للطاقة المُحفزة أو التيار المُحفز.

3 حركة قطع محركات PM: محرك الرئيسي يسحب الدوار للدوران (إدخال الطاقة الميكانيكية إلى المحرك) ، and the excitation magnetic field between polarities rotates with the shaft and cuts the stator winter phase winding in sequence (equivalent to the conductor of the winding reverse cutting the excitation field )

4 توليد الطاقة المتغيرة لمحركات PM: بسبب حركة القطع النسبية بين لف القماش والحقل المغناطيسي الرئيسي ،سيتم تحفيز إمكانية متناوبة متناظرة ثلاثية المراحل مع تغييرات دورية في الحجم والاتجاه في لف الأربطةيمكن توفير الطاقة المتغيرة من خلال السلك الرئيسي.

5 التناوب وتناظر محركات PM: بسبب القطبية المتناوبة للحقل المغناطيسي الدوار ، يتم تناوب قطبية الإمكانات المحثاة ،ويتم ضمان التماثل ثلاثي المراحل للطاقة المحفزة بسبب التماثل في لف الجهاز.

هيكل و مزايا المحرك المباشر للمغناطيس الدائم:

يتبنى محرك القيادة المباشرة للمغناطيس الدائم تقنية التحكم في ناقل التردد المتغير ، وتكنولوجيا القيادة المباشرة منخفضة السرعة وعزم دوران عال ، وتكنولوجيا التحكم الذكية.لديها بنية مبسطة ولها خصائص الكفاءة العالية وانخفاض الاستهلاك، سرعة منخفضة وعزم دوران عال، موثوقية عالية وخالية من الصيانة، صلابة عالية والاستجابة السريعة، ولا حاجة للتشحيم.والاهتزازات الصغيرة تقلل إلى حد كبير من عبء العمل من الصيانة اليومية والإصلاح، توفير قوة العمالة وتكاليف المواد. مناسبة للاستخدام في سيناريوهات التبريد المروحة.

المزايا الرئيسية:

(1) محرك القيادة المباشرة المغناطيسي الدائم يدفع الحمل مباشرة، مما يلغي الحاجة إلى جهاز تقليل.

(2) يتم إزالة الجهاز المقلل وعجلة النقل، وكفاءة نقل النظام هي 0.93عند العمل تحت التردد المسمى ، لديها خصائص عزم دوران ثابت ، والتي تلبي متطلبات بدء تشغيل الحمل الثقيل للمعدات وجعل تشغيل المعدات أكثر توفير الطاقة.

(3) يحتل المعدات مساحة صغيرة ولا تستهلك زيت التشحيم أو قطع الغيار للخفض.

(4) التحكم في محول التردد يمكن أن يحقق بدءًا ناعمًا ، مما يقلل من التأثير على معدات الحمل ويمدد عمر الخدمة.

(5) في ظل ظروف الحمل المنخفض ، يمكن تقليل تردد التشغيل على النحو المناسب لتحقيق أفضل تأثيرات توفير الطاقة.
