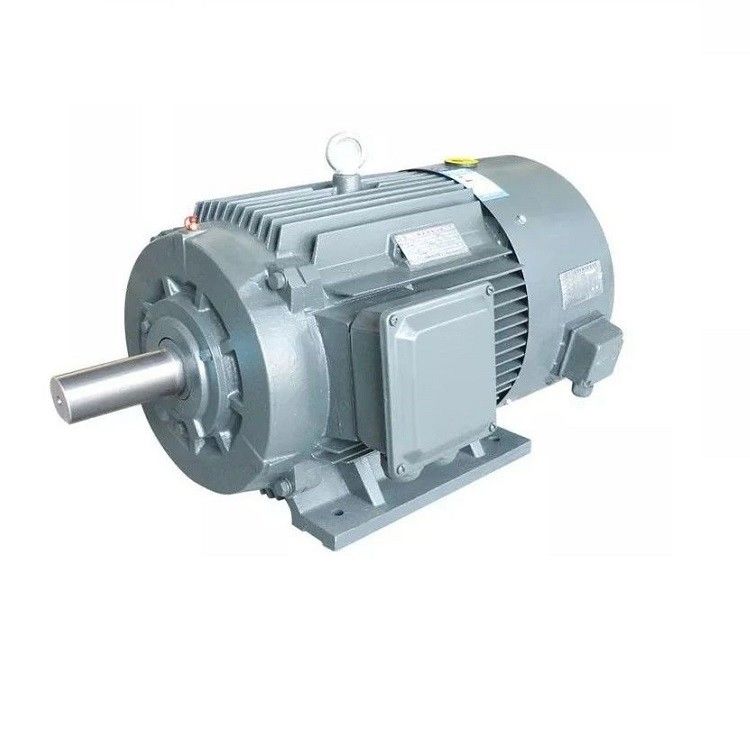

محرك متزامن مغناطيسي دائم عالي الكفاءة IP54 كثافة عزم دوران عالية

المزايا

ميزات المحرك المزامنة المغناطيس الدائم تشمل:

يوفر كفاءة أعلى في أي سرعة

متوفرة بأحجام صغيرة في عبوات مختلفة

الصيانة والتركيب أسهل بكثير من محرك الحث

قادرة على الحفاظ على عزم دوران كامل عند سرعات منخفضة

الكفاءة العالية والموثوقية

يمنح عزم دوران سلس وأداء ديناميكي

العيوب

عوائق المحركات المزامنة المغناطيس الدائم هي:

هذا النوع من المحركات مكلفة جداً بالمقارنة مع محركات الحث

من الصعب بدء تشغيلها لأنها ليست محركات ذاتية التشغيل

المعادلة الكهرومغناطيسية و عزم الدوران:

في آلة متزامنة ، يطلق على متوسط EMF المحفز لكل مرحلة EMF الديناميكي المحفز في محرك متزامن ، فإن تدفق قطع كل موصل لكل دورة هو Pφ Weber

ثم الوقت المطلوب لإكمال دورة واحدة هو 60 / N ثانية

يمكن حساب متوسط EMF المحفز لكل موصل باستخدام

(PφN / 60) × Zph = (PφN / 60) × 2Tph

حيث Tph = Zph / 2

وبالتالي فإن متوسط EMF لكل مرحلة هو،

= 4 × φ × Tph × PN/120 = 4φfTph

حيث Tph = عدد الدورات المتصلة في سلسلة لكل مرحلة

φ = التدفق/قطب في Weber

P=عدد

F= تردد في هرتز

Zph= عدد الموصلات المتصلة في سلسلة لكل مرحلة = Zph/3

تعتمد معادلة المجال الكهرومغناطيسي على الملفات والموصلات على الستاتور. لهذا المحرك ، يتم النظر أيضًا في عامل التوزيع Kd وعامل الطول Kp.

وبالتالي، E = 4 × φ × f × Tph × Kd × Kp

معادلة عزم الدوران لمحرك متزامن مغناطيس دائم تعطى على النحو التالي:

T = (3 x Eph x Iph x sinβ) / ωm

جهاز PMSM مثبت على السطح

في هذا البناء ، يتم تركيب المغناطيس على سطح الدوار. وهو مناسب للتطبيقات عالية السرعة ، لأنه ليس قويًا.أنها توفر فجوة الهواء موحدة لأن قابلية دخول المغناطيس الدائم وفجوة الهواء هي نفسهالا توجد عزم دوران، وأداء ديناميكي عالي، ومناسبة لأجهزة عالية السرعة مثل الروبوتات ودفع الأدوات.

PMSM مدفون أو PMSM الداخلي

في هذا النوع من البناء ، يتم تضمين المغناطيس الدائم في الدوار كما هو مبين في الشكل أدناه. وهو مناسب للتطبيقات عالية السرعة ويصبح قويًا.عزم الدوران غير المرغوب فيه يرجع إلى تبرز المحرك.
