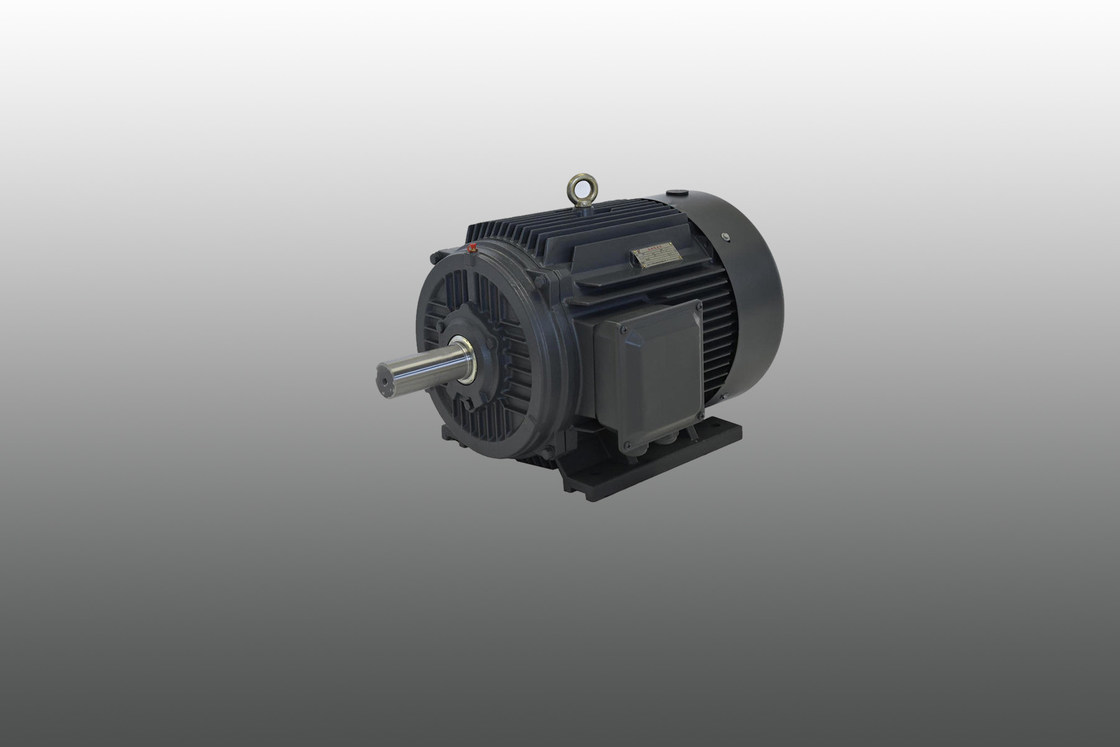

عالية العزم المغناطيس الدائم محرك توفير الطاقة سائل تبريد

الميزة المميزة لـ PMACMs هي أن المغناطيسات الدائمة داخل الدوار تعمل على المجال المغناطيسي الدوار (RMF) للفواصل القائمة ، ويتم صدها إلى حركة دورانية.هذا هو الانحراف من الدوارة الأخرى، حيث يجب تحفيز القوة المغناطيسية أو إنتاجها في غطاء الدوار ، مما يتطلب تيارًا أكبر. وهذا يعني أن PMACMs هي بشكل عام أكثر كفاءة من محركات التحفيز ،حيث أن المجال المغناطيسي للدوران دائم ولا يحتاج إلى مصدر طاقة لاستخدامه لتوليدهاهذا يعني أيضاً أنهم يتطلبون محرك تردد متغير (VFD، أو محرك PM) للعمل، وهو نظام تحكم يسلس عزم الدوران الذي تنتجه هذه المحركات.عن طريق تشغيل التيار على وإيقاف إلى الملفات الستاتور في مراحل معينة من دوران الدوار، محرك PM يسيطر في وقت واحد على عزم الدوران والتيار ويستخدم هذه البيانات لحساب موقع الدوار، وبالتالي سرعة عجلة الخروج.حيث أن سرعة دورانها تتطابق مع سرعة RMFهذه الآلات جديدة نسبياً ولا تزال قيد التحسين، لذلك فإن التشغيل المحدد لأي PMACM هو، في الوقت الحالي، فريد من نوعه بشكل أساسي لكل تصميم.

المعادلة الكهرومغناطيسية والعزم

في آلة متزامنة ، يطلق على متوسط EMF المحفز لكل مرحلة EMF الديناميكي المحفز في محرك متزامن ، فإن تدفق قطع كل موصل لكل دورة هو Pφ Weber

ثم الوقت المطلوب لإكمال دورة واحدة هو 60 / N ثانية

يمكن حساب متوسط EMF المحفز لكل موصل باستخدام

(PφN / 60) × Zph = (PφN / 60) × 2Tph

حيث Tph = Zph / 2

وبالتالي فإن متوسط EMF لكل مرحلة هو،

= 4 × φ × Tph × PN/120 = 4φfTph

حيث Tph = عدد الدورات المتصلة في سلسلة لكل مرحلة

φ = التدفق/قطب في Weber

P=عدد

F= تردد في هرتز

Zph= عدد الموصلات المتصلة في سلسلة لكل مرحلة = Zph/3

تعتمد معادلة المجال الكهرومغناطيسي على الملفات والموصلات على الستاتور. لهذا المحرك ، يتم النظر أيضًا في عامل التوزيع Kd وعامل الطول Kp.

وبالتالي، E = 4 × φ × f × Tph × Kd × Kp

معادلة عزم الدوران لمحرك متزامن مغناطيس دائم تعطى على النحو التالي:

T = (3 x Eph x Iph x sinβ) / ωm

لماذا تختار محركات المغناطيس الدائم؟

توفر محركات المغناطيس الدائم AC (PMAC) العديد من المزايا على أنواع أخرى من المحركات ، بما في ذلك:

الكفاءة العالية: محركات PMAC عالية الكفاءة بسبب غياب خسائر النحاس في الدوار وخسائر التلف منخفضة. يمكنها تحقيق كفاءات تصل إلى 97٪ ،مما يؤدي إلى وفورات كبيرة في استخدام الطاقة.

كثافة طاقة عالية: محركات PMAC لديها كثافة طاقة أعلى مقارنة بأنواع المحركات الأخرى ، مما يعني أنها يمكن أن تنتج المزيد من الطاقة لكل وحدة من الحجم والوزن.هذا يجعلها مثالية للتطبيقات حيث المساحة محدودة.

كثافة عزم دوران عالية: محركات PMAC لديها كثافة عزم دوران عالية ، مما يعني أنها يمكن أن تنتج عزم دوران أكثر لكل وحدة من الحجم والوزن. وهذا يجعلها مثالية للتطبيقات التي تتطلب عزم دوران كبير.

صيانة أقل: نظرًا لأن محركات PMAC لا تحتوي على فرشاة ، فإنها تتطلب صيانة أقل ولديها عمر أطول من أنواع المحركات الأخرى.

تحسين التحكم: محركات PMAC لديها تحكم أفضل في السرعة والدوران مقارنة بنوع المحركات الأخرى ، مما يجعلها مثالية للتطبيقات التي تتطلب تحكمًا دقيقًا.

صديقة للبيئة: محركات PMAC أكثر صديقة للبيئة من أنواع المحركات الأخرى لأنها تستخدم معادن الأرض النادرة ،والتي هي أسهل لإعادة تدوير وتنتج أقل نفايات مقارنة مع أنواع المحركات الأخرى.

بشكل عام ، فإن مزايا محركات PMAC تجعلها خيارًا ممتازًا لمجموعة واسعة من التطبيقات ، بما في ذلك المركبات الكهربائية والآلات الصناعية وأنظمة الطاقة المتجددة.

محركات متزامنة ذات مغناطيس دائم مع مغناطيسات داخلية: أقصى كفاءة في استخدام الطاقة

المحرك المتزامن المغناطيسي الدائم مع المغناطيسات الداخلية (IPMSM) هو المحرك المثالي لتطبيقات الجر حيث لا يحدث أقصى عزم دوران عند أقصى سرعة.يستخدم هذا النوع من المحركات في التطبيقات التي تتطلب ديناميكية عالية وقدرة الإفراط. وهو أيضا الخيار المثالي إذا كنت ترغب في تشغيل المروحة أو المضخات في نطاق IE4 و IE5. يتم عادة استرداد تكاليف الشراء العالية من خلال توفير الطاقة على مدى وقت التشغيل،بشرط أن تشغلها مع محرك التردد المتغير الصحيح.

محركات التردد المتغيرة لدينا تستخدم استراتيجية التحكم المتكاملة على أساس MTPA (حد أقصى للدوران لكل آمبر).هذا يسمح لك تشغيل المغناطيس الدائم المحركات المزامنة مع أقصى كفاءة في استخدام الطاقةالحمل الزائد من 200 ٪، عزم التشغيل الممتاز، ومدى التحكم في سرعة تمتد أيضا تسمح لك لاستغلال كامل من تصنيف المحرك.من أجل استعادة التكاليف بسرعة وعمليات الرقابة الأكثر كفاءة.

محركات متزامنة ذات مغناطيس دائم مع مغناطيسات خارجية لتطبيقات الخدمة الكلاسيكية

المحركات المزامنة المغناطيس الدائم مع المغناطيسات الخارجية (SPMSM) هي المحركات المثالية عندما تحتاج إلى زيادة في الحمل والسرعة السريعة، على سبيل المثال في تطبيقات الخدمة الكلاسيكية.التصميم المطول يؤدي أيضا إلى انخفاض الكتلة الثابتة ويمكن تثبيتها بشكل مثاليومع ذلك، فإن أحد عيوب النظام المكون من SPMSM ودفع التردد المتغير هو التكاليف المرتبطة به، حيث غالبا ما تستخدم تكنولوجيا القابس باهظة الثمن ومصممين عالية الجودة.

التطبيقات:

يمكن دمج المحركات المزامنة المغناطيسية الدائمة مع محولات التردد لتشكيل أفضل نظام تحكم سرعة مفتوح الحلقة دون خطوةوالذي كان يستخدم على نطاق واسع في معدات نقل تحكم السرعة في البتروكيماويات، الألياف الكيميائية، النسيج، الآلات، الإلكترونيات، الزجاج، المطاط، التعبئة والتغليف، الطباعة، صناعة الورق، الطباعة والتصبغ، المعادن وغيرها من الصناعات.

الاستشعار الذاتي مقابل تشغيل الحلقة المغلقة

تتيح التطورات الأخيرة في تكنولوجيا المحركات محركات التيار المتردد القياسية لـ "الاكتشاف الذاتي" وتتبع موقع مغناطيس المحرك. يستخدم نظام الحلقة المغلقة عادة قناة النبض z لتحسين الأداء.من خلال روتينات معينة، المحرك يعرف الموقع الدقيق لمغناطيس المحرك من خلال تتبع قنوات A / B وتصحيح الأخطاء مع قناة z.معرفة الموقع الدقيق للمغناطيس يسمح لإنتاج عزم دوران مثالي مما يؤدي إلى كفاءة مثالية.

ضعف تدفق / تكثيف محركات PM

يتم توليد التدفق في محرك المغناطيس الدائم بواسطة المغناطيسات. يتبع مجال التدفق مسارًا معينًا ، والذي يمكن تعزيزه أو معارضته.تعزيز أو تكثيف مجال التدفق سوف تسمح للمحرك لزيادة مؤقتة إنتاج عزم الدوران. معارضة مجال التدفق سوف تدمر المجال المغناطيسي الحالي للمحرك. الحقل المغناطيسي المحدودة سوف تحد من إنتاج عزم الدوران، ولكن تقلل من الجهد العكسي-EMF.انخفاض الجهد الخلفي EMF يحرر الجهد لدفع المحرك للعمل في سرعات الخروج أعلىكلا النوعين من العمليات تتطلب تيار محرك إضافي. اتجاه تيار المحرك عبر المحور d، المقدمة من قبل جهاز تحكم المحرك، يحدد التأثير المرغوب فيه.

مزايا محركات PMAC
الميزة الرئيسية لمحركات PMAC تكمن في كفاءتها. أنها تعمل دون الحاجة إلى أي تيار كهربائي لتوليد مجال مغناطيسي.يعانون من خسائر كهربائية أقل عادة ما توجد في المحركات المتزامنة التقليديةهذه الكفاءة المتزايدة تؤدي إلى تخفيض إنتاج الحرارة ، مما يحسن في نهاية المطاف عمر المحرك وموثوقيته.

بالإضافة إلى كفاءتها ، تقدم PMACs العديد من المزايا الأخرى. فهي تفتخر بقدرة عزم دوران أعلى وتحقق استخدامًا أفضل للقلب ، مما يسهل تسريع أسرع. علاوة على ذلك ، فإن PMACs يمكن أن تسمح لك بتحقيق المزيد من التسارع.تصميمهم المدمج، كثافة العزم العكسي العالية، والبناء خفيف الوزن يسمح لهم بتركيبها في مساحات أصغر دون المساس بقدرة الأداء.محركات PMAC تتفوق في الحفاظ على عزم دوران مستمر أعلى عبر مجموعة واسعة من السرعات، الاستفادة من انخفاض inertia الدوار وتحسين الأداء الديناميكي تحت الحمل.

محركات PMAC قادرة على تحقيق كفاءة عالية في سرعات منخفضة، مما يجعلها مناسبة للتطبيقات التي تتطلب تشغيل منخفض السرعة، مثل المروحة والمضخات.
