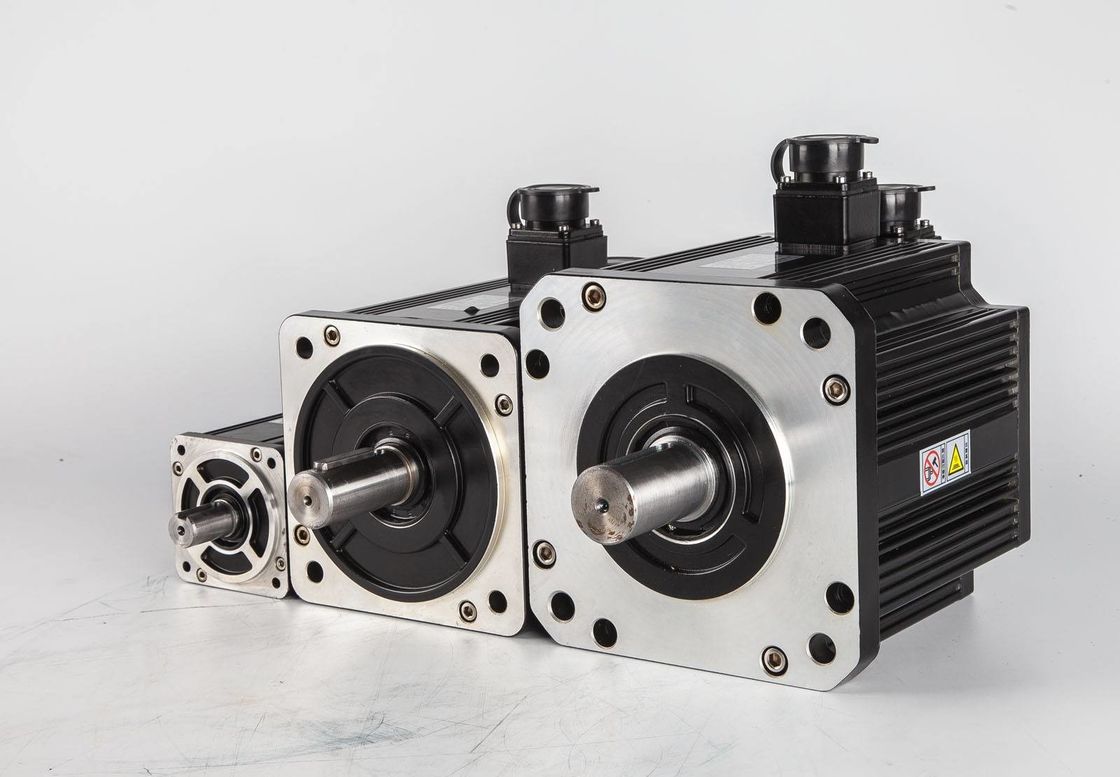

محرك متزامن مغناطيسي دائم عالي الطاقة منخفض السرعة

هناك العديد من الطرق لبدء محرك متزامن مغناطيس دائم ، بما في ذلك البدء المباشر ، وبدء فك الضغط بالربط الذاتي ، وبدء فك الضغط Y-Δ ، والبدء الناعم ، وبدء المحول ، إلخ.إذن ما الفرق بينهما?

1عندما تسمح طاقة الشبكة والحمل بدء التشغيل المباشر بالكامل ، يمكن النظر في بدء التشغيل المباشر بالكامل. المزايا هي التشغيل والتحكم المريح ، وصيانة بسيطة ،والاقتصاد العالييستخدم بشكل رئيسي لبدء محركات الطاقة الصغيرة.

2التروس الأوتوماتيكية تبدأ باستخدام متعددة اللمسات من التروس الأوتوماتيكية للحد من الضغط،والتي لا يمكن أن تلبي احتياجات الأحمال المختلفة فقط ولكن أيضا عزم الدوران البدائي سيكون أكبروهي طريقة إطلاق للضغط المنخفض وغالبا ما تستخدم لبدء المحركات ذات السعة العالية.

3يبدأ Y-Δ في التشغيل بشكل طبيعي. المحرك غير المتزامن في قفص السنجاب مغلف ومتصل بجهاز الدلتا. إذا تم مغلفة الجهاز في نجمة عند بدء التشغيل،ومن ثم وصل إلى دلتا بعد بدء، يمكن تقليل تيار البدء والتأثير على شبكة الكهرباء يمكن تخفيفه. يشار إلى وضع البدء هذا باسم بدء تخفيف الضغط النجمية دلتا ، أو بدء النجمية دلتا (بداية Y دلتا).انها مناسبة لبدء بدون حمولة أو الحمل الخفيفبالمقارنة مع أي بداية أخرى للضغط، فإنه يحتوي على أبسط هيكل وأقل تكلفة أيضا. بالإضافة إلى ذلك وضع بدء النجمة دلتا لديه ميزة أخرى، وهييمكن تشغيل المحرك المزامنة المغناطيس الدائم في وضع متصل بالنجوم عندما يكون الحمل خفيفًافي هذا الوقت ، يمكن مطابقة عزم الدوران المسموح به والحمل ، وبالتالي تحسين كفاءة المحرك وتوفير استهلاك الطاقة.

4. يعتمد المشغل الناعم مبدأ تنظيم الجهد التحول المرحلي للمصحح الذي يتم التحكم به بالسيليكون لتحقيق تشغيل تنظيم الجهد للمحرك.يستخدم أساسا للتحكم في بدء المحركات المزامنة المغناطيس الدائم، مع تأثير بداية جيدة والتكلفة العالية.

5محول التردد هو جهاز تحكم محرك مع أعلى محتوى فني، وأكثر وظائف التحكم اكتمالا، وأفضل تأثير التحكم في مجال التحكم المحرك الحديث.انها تعدل سرعة وعزم الدوران من المغناطيس الدائم المحرك المتزامن عن طريق تغيير تردد شبكة الطاقة، ويستخدم أساسا في المجالات التي تتطلب متطلبات عالية لتنظيم السرعة والتحكم في السرعة العالية.

بدء إزالة الضغط ، بدء نجم دلتا شائع ، والعيب هو أن عزم التشغيل هو صغير ، مناسب فقط لبدء بدون حمولة أو حمولة خفيفة. الميزة هي أنها رخيصة. بدء ناعم ،يمكنك تعيين وقت بدء وعزم الدوران الأولي من معدات بدء، تحقيق بداية ناعمة ووقف ناعمة، والحد من التيار البداية، والسعر معتدل.يبدأ بسلاسة وفقا للوقت المحدد ويترك المعدات تعمل على التردد المحدد، والثمن مرتفع.

خصائص ومزايا محركات المغناطيس الدائم

يمكن تقسيم المحرك من مصدر الإثارة إلى فئتين: محرك المغناطيس الدائم، ومحرك الإثارة الكهربائية.محرك المغناطيس الدائم هو محرك كهربائي ينتج حقل مغناطيسي إثارة من المغناطيس الدائمأكثر المحركات غير المزامنة ثلاثية المراحل استخدامًا على نطاق واسع في الصناعة والاستخدام المدني ، مثل سلسلة Y و Y2 و YE2 و YX3 و YB و YB2 ، إلخ.جميعها تنتمي إلى محركات الإثارة الكهربائيةمنتجات ENNENG Motor هي محركات متزامنة ذات مغناطيس دائم فائقة الكفاءة.

بالمقارنة مع محركات الإثارة الكهربائية التقليدية ، محركات المغناطيس الدائم ، وخاصة محركات المغناطيس الدائم للأراضي النادرة ، لديها مزايا البنية البسيطة ، والتشغيل الموثوق به ، والحجم الصغير ،خفيفة الوزن، خسارة صغيرة وكفاءة عالية، ومرنة ومتنوعة الشكل والحجم من المحرك.الإنتاج الصناعي والزراعيوالحياة اليومية.

المحرك المتزامن للمغناطيس الدائم له الخصائص التالية:

• الكفاءة الاسمية أعلى بنسبة 2٪ إلى 5٪ من المحركات غير المتزامنة العادية.
• تتزايد الكفاءة بسرعة مع زيادة الحمل. عندما يتغير الحمل في نطاق 25٪ إلى 120٪ ، فإنه يحافظ على كفاءة عالية.نطاق التشغيل عالية الكفاءة أعلى بكثير من أن من المحركات غير المزامنة العاديةالحمل الخفيف والحمل المتغير والحمل الكامل لهما تأثيرات كبيرة في توفير الطاقة.
• عوامل الطاقة تصل إلى 0.95 أو أكثر، لا يتطلب تعويض تفاعلي.
• يتم تحسين عامل الطاقة إلى حد كبير. بالمقارنة مع المحركات غير المتزامنة، يتم تقليل تيار التشغيل بأكثر من 10٪ بسبب انخفاض التيار التشغيلي وخسائر النظام.يمكن تحقيق تأثيرات توفير الطاقة بنحو 1%.
• ارتفاع درجة الحرارة المنخفضة، وكثافة الطاقة العالية: 20K أقل من ارتفاع درجة حرارة المحرك غير المتزامن ثلاثي المراحل، ارتفاع درجة حرارة التصميم هو نفسه ويمكن أن يكون في حجم أصغر،توفير مواد أكثر فعالية;
• عزم تشغيل كبير وقدرة زيادة في الحمل: وفقًا للمتطلبات ، يمكن تصميمه بقلة تشغيل عالية (3-5 أضعاف) وقدرة زيادة في الحمل.
• يتم استخدام نظام التحكم في سرعة التردد المتغير ، وهو أفضل في الاستجابة الديناميكية وأفضل من محركات غير متزامنة.
• أبعاد التثبيت هي نفس المحركات غير المتزامنة المستخدمة على نطاق واسع حاليًا ، والتصميم والاختيار مناسبون للغاية.
• بسبب زيادة عامل الطاقة ، يتم تقليل القوة البصرية لمحول نظام إمدادات الطاقة بشكل كبير ، مما يحسن من قدرة إمدادات الطاقة للمحول ،ويمكن أيضا أن تقلل كثيرا من تكلفة كابل النظام (مشروع جديد);
• عندما يتم بناء المشروع الجديد، جميع أنظمة القيادة تستخدم مغناطيس دائم المحركات المزامنة، واستثمار المشروع هو في الأساس نفس استخدام المحركات غير المزامنة،ويمكن للمشروع الاستمرار في الحصول على فوائد توفير الطاقة بعد إدخال المشروع في الخدمة;

في القطاع الصناعي العام، استبدال المحركات غير المزامنة منخفضة الجهد ((380/660/1140 فولت) عالية الكفاءة، نظام يوفر 5٪ إلى 30٪ من الطاقة،ومحركات عالية الجهد ((6kV/10kV) عالية الكفاءة غير متزامنةالنظام يوفر من 2% إلى 10%.

انتباه

1يجب استخدام محرك متزامن من سلسلة TYP عالي الكفاءة من المغناطيس الدائم المتغير في التردد مع محول تردد محرك المغناطيس الدائم.ومن المحظور الاتصال بالتيار ثلاثي المراحل مباشرة دون محول;

2يجب أن يتبنى محول تردد المحرك المتزامن من سلسلة TYP عالية الكفاءة المكناطيس الدائم المتغير التردد وضع التحكم في أقصى عزم الدوران / نسبة التيار ، وإلا ،لا يمكنها الوصول إلى الحالة الأمثل للعمل، والذي سيؤدي إلى انخفاض عامل طاقة المحرك وتقليل عزم الدوران

3. TYP سلسلة عالية الكفاءة المغناطيس الدائم المتغير المعدل المحرك المزامنة تبني Y الاتصال، وY/△ الاتصال غير مسموح.
