تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ENNENG
إصدار الشهادات: CE,UL
رقم الموديل: PMM
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 500-5000/set
تفاصيل التغليف: التعبئة صالحة للابحار
وقت التسليم: 15-120 يومًا
شروط الدفع: L / C ، T / T
القدرة على العرض: 20000 مجموعة / سنة
اسم: |
محرك مغناطيسي دائم منخفض السرعة للغاية |
حاضِر: |
تيار متردد |
مادة: |
الأرض النادرة ندفيب |
مرحلة: |
المرحلة 3 |
أعمدة: |
2 ، 4 ، 6 ، 8 ، 10 ، إلخ. |
طريقة التبريد: |
IC411 أو IC416 |
عامل خدمة: |
1.15 ، 1.2 (أو حسب الاتفاقية الفنية) |
تثبيت: |
IMB3 IMB5 IMB35 |
الإسكان: |
الحديد الزهر |
لف: |
100٪ نحاس |
اسم: |
محرك مغناطيسي دائم منخفض السرعة للغاية |
حاضِر: |
تيار متردد |
مادة: |
الأرض النادرة ندفيب |
مرحلة: |
المرحلة 3 |
أعمدة: |
2 ، 4 ، 6 ، 8 ، 10 ، إلخ. |
طريقة التبريد: |
IC411 أو IC416 |
عامل خدمة: |
1.15 ، 1.2 (أو حسب الاتفاقية الفنية) |
تثبيت: |
IMB3 IMB5 IMB35 |
الإسكان: |
الحديد الزهر |
لف: |
100٪ نحاس |

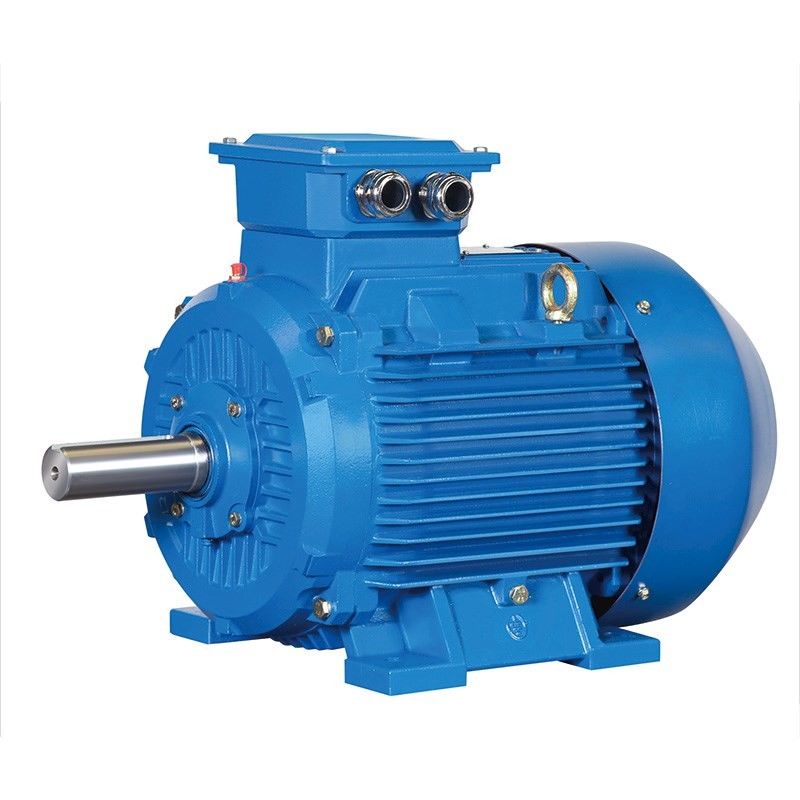

محرك مغناطيسي دائم داخلي منخفض السرعة عالي الكفاءة من ENNENG
ما هو محرك المغناطيس الدائم؟
محرك متزامن مغناطيسي دائم (PMSM) بدون فرش وله موثوقية وكفاءة عالية جدًا.نظرًا لدوارها المغناطيسي الدائم ، فإنها تتمتع أيضًا بعزم دوران مرتفع مع إطار صغير الحجم ولا يوجد تيار دوار.بدلاً من استخدام لف الجزء المتحرك ، يتم تركيب مغناطيس دائم لإنشاء مجال مغناطيسي دوار.نظرًا لعدم وجود مصدر للتيار المستمر ، فإن هذه الأنواع من المحركات بسيطة جدًا وأقل تكلفة.المحركات المتزامنة ذات المغناطيس الدائم هي محرك متزامن مع التيار المتردد يتم توفير الإثارة الميدانية بواسطة مغناطيس دائم وله شكل موجي خلفي جيبي EMF.تمكّن المغناطيسات الدائمة PMSM من توليد عزم دوران بسرعة صفر.يوفر هذا المحرك عمليات عالية الكفاءة ويتطلب عاكسًا يتم التحكم فيه رقميًا.
تحليل مبدأ المزايا التقنية للمحرك ذي المغناطيس الدائم
مبدأ المحرك المتزامن ذو المغناطيس الدائم هو كما يلي: في الجزء الثابت للمحرك المتعرج إلى تيار ثلاثي الطور ، بعد تيار التمرير ، سيشكل مجالًا مغناطيسيًا دوارًا لفائف الجزء الثابت للمحرك.نظرًا لتركيب الدوار بمغناطيس دائم ، فإن القطب المغناطيسي للمغناطيس الدائم ثابت ، وفقًا لمبدأ الأقطاب المغناطيسية لنفس المرحلة التي تجذب تنافرًا مختلفًا ، فإن المجال المغناطيسي الدوار المتولد في الجزء الثابت سيدفع الدوار إلى الدوران ، الدوران سرعة الدوار تساوي سرعة القطب الدوار الناتج في الجزء الثابت.
مزايا محركات المغناطيس الدائم النادرة الأرضية:
كفاءة عالية: ينخفض منحنى الكفاءة للمحرك غير المتزامن بشكل عام بشكل أسرع تحت 60٪ من الحمل المقدر ، وتكون الكفاءة منخفضة جدًا عند التحميل الخفيف.منحنى الكفاءة لمحرك المغناطيس الدائم الأرضي النادر مرتفع ومسطح ، ويقع في منطقة عالية الكفاءة عند 20٪ ~ 120٪ من الحمل المقنن.
عامل القدرة العالية: القيمة المقاسة لعامل القدرة للمحرك المتزامن ذو المغناطيس الدائم الأرضي النادر قريبة من القيمة الحدية 1.0.منحنى عامل القدرة مرتفع ومسطح مثل منحنى الكفاءة.عامل الطاقة مرتفع.تعويض القدرة التفاعلية للجهد المنخفض غير مطلوب وقدرة نظام توزيع الطاقة مستخدمة بالكامل.
تيار الجزء الثابت صغير: لا يحتوي الجزء المتحرك على تيار إثارة ، ويتم تقليل القدرة التفاعلية ، ويتم تقليل تيار الجزء الثابت بشكل كبير.بالمقارنة مع المحرك غير المتزامن بنفس السعة ، يمكن تقليل قيمة التيار الثابت بنسبة 30٪ إلى 50٪.في الوقت نفسه ، نظرًا لتقليل تيار الجزء الثابت بشكل كبير ، يتم تقليل ارتفاع درجة حرارة المحرك ، ويتم تمديد شحم المحمل وعمر المحمل.
عزم دوران عالٍ خارج الخطوة وعزم دوران سحب: محركات متزامنة بمغناطيس دائم نادر لها عزم دوران أعلى وعزم سحب أعلى ، مما يجعل المحرك يتمتع بقدرة تحميل أعلى ويمكن سحبه بسلاسة في التزامن.
إضعاف / تكثيف الجريان لمحركات الجسيمات الدقيقة
يتم إنشاء التدفق في محرك مغناطيسي دائم بواسطة المغناطيس.يتبع مجال التدفق مسارًا معينًا يمكن تعزيزه أو معارضته.سيسمح تعزيز مجال التدفق أو تكثيفه للمحرك بزيادة إنتاج عزم الدوران مؤقتًا.ستؤدي معارضة مجال التدفق إلى إبطال المجال المغناطيسي الحالي للمحرك.سيحد مجال المغناطيس المنخفض من إنتاج عزم الدوران ، ولكنه يقلل من جهد التيار الكهربي الخلفي.يعمل الجهد الكهربي الخلفي المنخفض على تحرير الجهد لدفع المحرك للعمل بسرعات خرج أعلى.يتطلب كلا النوعين من العمليات تيارًا إضافيًا للمحرك.يحدد اتجاه تيار المحرك عبر المحور d ، الذي توفره وحدة التحكم في المحرك ، التأثير المطلوب.
الاختلافات بين محرك المغناطيس الدائم والمحرك غير المتزامن:
01. هيكل الدوار
المحرك غير المتزامن: يتكون الجزء المتحرك من قلب حديدي وملف ، يتكون بشكل أساسي من قفص السنجاب والدوارات ذات الجرح السلكي.الدوار القفص السنجابي مصبوب بقضبان من الألومنيوم.يحرك المجال المغناطيسي لقضيب الألومنيوم الذي يقطع الجزء الثابت الدوار.
محرك PMSM: المغناطيس الدائم مدمج في الأقطاب المغناطيسية الدوارة ، ويتم دفعه للدوران بواسطة المجال المغناطيسي الدوار المتولد في الجزء الثابت وفقًا لمبدأ الأقطاب المغناطيسية لنفس المرحلة التي تجذب التنافرات المختلفة.
02. الكفاءة
المحركات غير المتزامنة: تحتاج إلى امتصاص التيار من إثارة الشبكة ، مما يؤدي إلى قدر معين من فقدان الطاقة ، والتيار التفاعلي للمحرك ، وعامل القدرة المنخفض.
محرك PMSM: يتم توفير المجال المغناطيسي بواسطة مغناطيس دائم ، ولا يحتاج الدوار إلى تيار مثير ، ويتم تحسين كفاءة المحرك.
03. الحجم والوزن
إن استخدام مواد المغناطيس الدائم عالية الأداء يجعل المجال المغناطيسي للفجوة الهوائية للمحركات المتزامنة ذات المغناطيس الدائم أكبر من المحركات غير المتزامنة.يتم تقليل الحجم والوزن مقارنة بالمحركات غير المتزامنة.سيكون حجم إطار واحد أو اثنين أقل من المحركات غير المتزامنة.
04. تيار بدء تشغيل المحرك
محرك غير متزامن: يتم تشغيله مباشرة عن طريق كهرباء تردد الطاقة ، وتيار البدء كبير ، ويمكن أن يصل إلى 5 إلى 7 أضعاف التيار المقدر ، مما له تأثير كبير على شبكة الطاقة في لحظة.يؤدي تيار البدء الكبير إلى زيادة انخفاض جهد مقاومة التسرب لملف الجزء الثابت ، وعزم دوران البدء صغير بحيث لا يمكن تحقيق بدء التشغيل الشاق.حتى إذا تم استخدام العاكس ، فيمكن أن يبدأ فقط ضمن النطاق الحالي للإخراج المقدر.
محرك PMSM: يتم تشغيله بواسطة وحدة تحكم مخصصة ، والتي تفتقر إلى متطلبات الإخراج المقدرة للمخفض.تيار البدء الفعلي صغير ، والتيار يزداد تدريجيًا وفقًا للحمل ، وعزم دوران البداية كبير.
05. معامل القدرة
تحتوي المحركات غير المتزامنة على عامل طاقة منخفض ، ويجب أن تمتص كمية كبيرة من التيار التفاعلي من شبكة الطاقة ، وسيؤدي تيار البدء الكبير للمحركات غير المتزامنة إلى تأثير قصير المدى على شبكة الطاقة ، وسيؤدي الاستخدام طويل المدى إلى حدوث أضرار معينة لمعدات شبكة الطاقة والمحولات.من الضروري إضافة وحدات تعويض الطاقة وإجراء تعويض الطاقة التفاعلية لضمان جودة شبكة الطاقة وزيادة تكلفة استخدام المعدات.
لا يوجد تيار مستحث في دوار المحرك المتزامن ذو المغناطيس الدائم ، وعامل القدرة للمحرك مرتفع ، مما يحسن عامل الجودة لشبكة الطاقة ويلغي الحاجة إلى تثبيت المعوض.
06. الصيانة
المحرك غير المتزامن + هيكل المخفض سوف يولد الاهتزاز والحرارة ومعدل الفشل العالي واستهلاك زيوت التشحيم الكبير وتكلفة الصيانة اليدوية العالية ؛سوف يتسبب في خسائر معينة في وقت التوقف عن العمل.
المحرك المتزامن ذو المغناطيس الدائم ثلاثي الأطوار يقود المعدات مباشرة.نظرًا لاستبعاد المخفض ، تكون سرعة خرج المحرك منخفضة ، والضوضاء الميكانيكية منخفضة ، والاهتزاز الميكانيكي صغير ، ومعدل الفشل منخفض.يكاد يكون نظام القيادة بأكمله خاليًا من الصيانة.
المحرك متحمس بمواد مغناطيسية دائمة من حديد النيوديميوم الأرضية النادرة ويتم تزويده بمحول تردد خاص بمغناطيس دائم.تتميز بخصائص عزم الدوران الكبير ، نطاق السرعة الواسع ، الهيكل المضغوط ، الحجم الصغير ، الوزن الخفيف ، الضوضاء المنخفض ، عامل الطاقة العالي ، والكفاءة العالية.إنه خيار مثالي للطاقة لضاغطات الهواء عالية الكفاءة والموفرة للطاقة.
1. يمكن للمحرك أن يعمل بشكل طبيعي في ظل الظروف التالية:
1.1 لا تتجاوز درجة الحرارة المحيطة 40 درجة مئوية ؛
1.2 الرطوبة النسبية ≤90٪ ؛
1.3 لا يتجاوز الارتفاع 1000 متر.
2. الفولطية المقدرة للمحرك هي 380V ، وأيضا وفقا لمتطلبات المستخدم.
3. نظام العمل المرجعي للمحرك: S1.
4. درجة العزل: درجة F.
5. مستوى الحماية: IP55.
6. هيكل المحرك ونوع التركيب: B3 ، B35.
7. يوجد مخرج المحرك أعلى القاعدة ، أو يمكن أن يكون موجودًا على يمين أو يسار القاعدة وفقًا لمتطلبات المستخدم.
8. معامل خدمة المحرك: 1.15 ، 1.2 (أو حسب الاتفاق الفني).
تحليل لتطبيق تكنولوجيا المحركات المغناطيسية الدائمة الحديثة
1.تطبيق التكنولوجيا الكهروميكانيكية ذات المغناطيس الدائم في سوق الأجهزة المنزلية
يتجلى تطبيق تقنية المحركات المغناطيسية الدائمة في سوق الأجهزة المنزلية في VCDDVD وأجهزة الكمبيوتر.في الوقت الحاضر ، شكلت تدريجياً تطور التصنيع ، وتوسعت تدريجياً إلى محركات متعددة السرعة متغيرة السرعة.على سبيل المثال ، يستخدم الأشخاص مكيفات الهواء العاكس تقنية محرك مغناطيسي دائم حديث لتحسين كفاءة تشغيل مكيف الهواء ، وتقليل حجم محرك مكيف الهواء تدريجيًا ، وتقليل الضوضاء التي يسببها مكيف الهواء.
2.تطبيق التكنولوجيا الكهروميكانيكية ذات المغناطيس الدائم في سوق المصاعد
تم استخدام نظام السرعة المتغيرة للمحرك ذي المغناطيس الدائم في سوق المصاعد لما يقرب من 10 سنوات.على سبيل المثال ، من خلال استخدام محرك مغناطيسي دائم نادر منخفض السرعة كآلة جر المصعد ، يمكن أن يوفر استخدام محرك المغناطيس الدائم الأرضي النادر استخدام المصعد بنسبة 20٪ من الطاقة الكهربائية.تُستخدم محركات المغناطيس الدائم الحديثة عادةً في مجال أنظمة القيادة متغيرة السرعة مع تغييرات كبيرة في الأحمال ومتطلبات تعديل السرعة العالية.
3.تطبيق التكنولوجيا الكهروميكانيكية ذات المغناطيس الدائم في المؤسسات الصناعية والتعدين
مع تطوير محركات المغناطيس الدائم ، تم تطوير محركات المغناطيس الدائم ذات عزم الدوران الكبير بشكل جيد ، خاصة أن الإطلاق الناجح لمحركات المغناطيس الدائم المتغير التردد في السوق قد أعطى شركات الصناعات الثقيلة والتعدين خيارات جديدة.نظرًا لأن عزم خرج محرك المغناطيس الدائم كبير بدرجة كافية ، يتم تقليل استخدام ناقل الحركة الميكانيكي ويمكن التحكم في السرعة.يمكن أن تعمل بسرعات منخفضة.لذلك ، يتم التخلص من تطبيق اقتران السوائل ، مما يوفر تكلفة شراء المعدات ذات الصلة وصيانة الجهازين المذكورين أعلاه ، مما يقلل من مخاطر السلامة ، وبالتالي فإن محرك التردد المتغير ذو المغناطيس الدائم يحظى بشعبية كبيرة في العديد من المؤسسات الصناعية والتعدين .نظرًا لوظيفة تنظيم سرعة التردد المتغيرة ، فإنه يوفر ضمانًا قويًا للمستخدمين لتحسين كفاءة الإنتاج وتوفير الطاقة الكهربائية.لذلك ، تعد المحركات الحديثة ذات المغناطيس الدائم المتغير خيارًا ضروريًا للمؤسسات الصناعية والتعدين لترقية معداتها في المستقبل.
إن ENNENG مكرسة لتزويد العملاء بمحركات وحلول مغناطيسية دائمة مستقرة وفعالة للطاقة ، ليس فقط توفير كميات كبيرة من الطاقة والتكلفة لعملائنا ولكن أيضًا المساهمة في الحفاظ على الطاقة وتقليل الانبعاثات من المجتمع.
