تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ENNENG
إصدار الشهادات: CE,UL
رقم الموديل: PMM
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 500-5000/set
تفاصيل التغليف: التعبئة صالحة للابحار
وقت التسليم: 15-120 يومًا
شروط الدفع: L / C ، T / T
القدرة على العرض: 20000 مجموعة / سنة
اسم: |

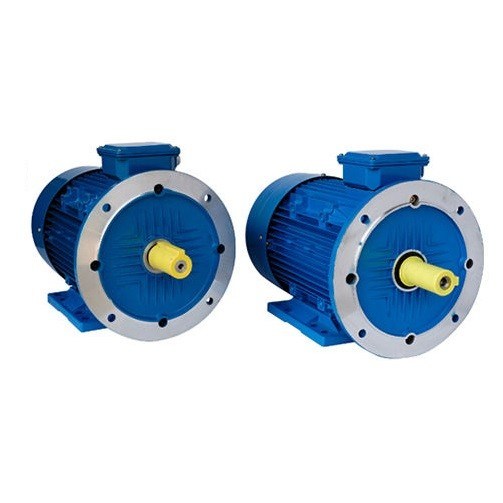

محرك مغناطيسي دائم IE5 |
حاضِر: |
تيار متردد |
مادة: |
الأرض النادرة ندفيب |
نطاق القوة: |
5.5-3000 كيلو واط |
نظام العمل: |
S1 |
تبريد: |
تبريد الهواء ، التبريد السائل ، التبريد الطبيعي |
أعمدة: |
2 ، 4 ، 6 ، 8 ، 10 ، إلخ. |
درجة الحماية: |
IP23 ، IP54 ، IP55 ، IP68 |
قوة: |
5-3000 كيلو واط |
درجة الكفاءة: |
IE4 ، IE5 |
اسم: |
محرك مغناطيسي دائم IE5 |
حاضِر: |
تيار متردد |
مادة: |
الأرض النادرة ندفيب |
نطاق القوة: |
5.5-3000 كيلو واط |
نظام العمل: |
S1 |
تبريد: |
تبريد الهواء ، التبريد السائل ، التبريد الطبيعي |
أعمدة: |
2 ، 4 ، 6 ، 8 ، 10 ، إلخ. |
درجة الحماية: |
IP23 ، IP54 ، IP55 ، IP68 |
قوة: |
5-3000 كيلو واط |
درجة الكفاءة: |
IE4 ، IE5 |
محرك مغناطيسي دائم بدون فرش IE5 درجة 50 هرتز 380 فولت
ما هو محرك المغناطيس الدائم المتزامن؟
محرك PM عبارة عن محرك تيار متردد يستخدم مغناطيسًا مدمجًا أو متصلًا بسطح دوار المحرك.تُستخدم المغناطيسات لتوليد تدفق ثابت للمحرك بدلاً من طلب حقل الجزء الثابت لتوليد واحد عن طريق الارتباط بالدوار ، كما هو الحال مع المحرك التعريفي.يشتمل المحرك الرابع المعروف بمحرك PM (LSPM) على خصائص كلا المحركين.يشتمل محرك LSPM على مغناطيس محرك PM داخل الدوار وقضبان دوار لمحرك قفص السنجاب لزيادة عزم الدوران والكفاءة.
Back emf هو اختصار للقوة الدافعة الكهربائية الخلفية ولكنه يُعرف أيضًا باسم القوة الدافعة الكهربائية المضادة.القوة الدافعة الخلفية هي الجهد الذي يحدث في المحركات الكهربائية عندما تكون هناك حركة نسبية بين لفات الجزء الثابت والمجال المغناطيسي للجزء الدوار.ستحدد الخصائص الهندسية للعضو الدوار شكل الموجة الخلفية emf.يمكن أن تكون هذه الأشكال الموجية جيبية أو شبه منحرفة أو مثلثة أو ما بينهما.
تولد كل من آلات الحث و PM أشكال موجية back-emf.في آلة الحث ، سوف يتحلل شكل موجة emf الخلفي حيث يتحلل مجال الجزء المتحرك المتبقي ببطء بسبب عدم وجود حقل الجزء الثابت.ومع ذلك ، مع آلة PM ، يولد الدوار مجاله المغناطيسي الخاص.لذلك ، يمكن إحداث جهد في لفات الجزء الثابت عندما يكون الجزء المتحرك في حالة حركة.سيرتفع الجهد الكهربي الخلفي بشكل خطي مع السرعة وهو عامل حاسم في تحديد سرعة التشغيل القصوى.
تحتوي محركات SPM على مغناطيس مثبت على السطح الخارجي لسطح الدوار.بسبب هذا التركيب الميكانيكي ، تكون قوتها الميكانيكية أضعف من تلك الموجودة في محركات IPM.تحد القوة الميكانيكية الضعيفة من السرعة الميكانيكية الآمنة القصوى للمحرك.بالإضافة إلى ذلك ، تعرض هذه المحركات بروز مغناطيسي محدود للغاية (Ld ≈ Lq).قيم المحاثة المقاسة عند أطراف الدوار متسقة بغض النظر عن موضع العضو الدوار.بسبب نسبة الملوحة القريبة من الوحدة ، تعتمد تصميمات محرك SPM بشكل كبير ، إن لم يكن بالكامل ، على مكون عزم الدوران المغناطيسي لإنتاج عزم الدوران.
تحتوي محركات IPM على مغناطيس دائم مدمج في الدوار نفسه.على عكس نظرائهم في SPM ، فإن موقع المغناطيس الدائم يجعل محركات IPM سليمة ميكانيكيًا للغاية ، ومناسبة للعمل بسرعات عالية جدًا.يتم تحديد هذه المحركات أيضًا من خلال نسبة الملوحة المغناطيسية العالية نسبيًا (Lq> Ld).نظرًا لبروزها المغناطيسي ، فإن محرك IPM لديه القدرة على توليد عزم الدوران من خلال الاستفادة من مكونات عزم الدوران المغناطيسية والمقاومة للمحرك.
ما التطبيقات التي تستخدم محركات PMSM؟
تشمل الصناعات التي تستخدم محركات PMSM الصناعات المعدنية والسيراميك والمطاط والبترول والمنسوجات وغيرها الكثير.يمكن تصميم محركات PMSM للعمل بسرعة متزامنة من مصدر جهد وتردد ثابتين وكذلك تطبيقات محرك متغير السرعة (VSD).تستخدم على نطاق واسع في المركبات الكهربائية (EVs) نظرًا للكفاءة العالية وكثافة الطاقة وعزم الدوران ، فهي عمومًا خيار ممتاز في تطبيقات عزم الدوران العالي مثل الخلاطات والمطاحن والمضخات والمراوح والمنافخ والناقلات والتطبيقات الصناعية حيث تكون المحركات الحثية التقليدية وجد.
محركات متزامنة ذات مغناطيس دائم مع مغناطيس داخلي: أقصى كفاءة للطاقة
المحرك المتزامن ذو المغناطيس الدائم مع المغناطيسات الداخلية (IPMSM) هو المحرك المثالي لتطبيقات الجر حيث لا يحدث أقصى عزم دوران بأقصى سرعة.يستخدم هذا النوع من المحركات في التطبيقات التي تتطلب ديناميكيات عالية وقدرة تحميل زائدة.وهو أيضًا الخيار الأمثل إذا كنت ترغب في تشغيل مراوح أو مضخات في نطاق IE4 و IE5.عادةً ما يتم تعويض تكاليف الشراء المرتفعة من خلال توفير الطاقة على مدار وقت التشغيل ، بشرط أن تقوم بتشغيله باستخدام محرك التردد المتغير الصحيح.
تستخدم محركات التردد المتغيرة المُثبَّتة بمحرك إستراتيجية تحكم متكاملة تعتمد على MTPA (أقصى عزم دوران لكل أمبير).يتيح لك ذلك تشغيل المحركات المتزامنة ذات المغناطيس الدائم بأقصى قدر من الكفاءة في استخدام الطاقة.يسمح لك الحمل الزائد بنسبة 200 ٪ وعزم الدوران الممتاز في البداية ونطاق التحكم في السرعة الممتد باستغلال تصنيف المحرك بشكل كامل.لاسترداد سريع للتكاليف وأكثر عمليات التحكم كفاءة.
محركات متزامنة ذات مغناطيس دائم مع مغناطيس خارجي لتطبيقات المؤازرة الكلاسيكية
تعد المحركات المتزامنة ذات المغناطيس الدائم مع المغناطيسات الخارجية (SPMSM) محركات مثالية عندما تحتاج إلى أحمال زائدة عالية وتسريع سريع ، على سبيل المثال في تطبيقات المؤازرة الكلاسيكية.ينتج عن التصميم الممدود أيضًا قصور كتلة منخفض ويمكن تثبيته على النحو الأمثل.ومع ذلك ، فإن أحد عيوب النظام الذي يتكون من SPMSM ومحرك التردد المتغير هو التكاليف المرتبطة به ، حيث غالبًا ما يتم استخدام تقنية التوصيل باهظة الثمن والمشفرات عالية الجودة.
إضعاف / تكثيف تدفق محركات PM
يتم إنشاء التدفق في محرك مغناطيسي دائم بواسطة المغناطيس.يتبع مجال التدفق مسارًا معينًا يمكن تعزيزه أو معارضته.سيسمح تعزيز مجال التدفق أو تكثيفه للمحرك بزيادة إنتاج عزم الدوران مؤقتًا.ستؤدي معارضة مجال التدفق إلى إبطال المجال المغناطيسي الحالي للمحرك.سيحد مجال المغناطيس المنخفض من إنتاج عزم الدوران ، ولكنه يقلل من جهد التيار الكهربي الخلفي.يعمل الجهد الكهربي الخلفي المنخفض على تحرير الجهد لدفع المحرك للعمل بسرعات خرج أعلى.يتطلب كلا النوعين من العمليات تيارًا إضافيًا للمحرك.يحدد اتجاه تيار المحرك عبر المحور d ، الذي توفره وحدة التحكم في المحرك ، التأثير المطلوب.
فوائد محركات PMSM
كفاءة عالية
هذا صحيح بشكل خاص عند السرعات المنخفضة.لا يتطلب محرك المغناطيس الدائم توفير تيار لدواره لتوليد مجال الدوار ، وبالتالي القضاء على خسائر الجزء الدوار تمامًا تقريبًا.عند مقارنتها بمحركات الحث أو التردد ، فإنها تتطلب أيضًا تيارات أقل على الجزء الثابت ولديها عامل قدرة أكبر ، مما يؤدي إلى تصنيفات تيار أصغر على وحدة التحكم ، وزيادة كفاءة نظام القيادة الإجمالية.
قد يؤدي القيادة بسرعات منخفضة بكفاءة أعلى من المحرك التعريفي إلى حذف متطلبات ناقل الحركة لتقليل السرعة ، مما يؤدي إلى إخراج التعقيد من الترتيب الميكانيكي.
عزم ثابت
يمكن لهذا النوع من المحركات أن يولد عزمًا ثابتًا ويحافظ على عزم الدوران الكامل عند السرعات المنخفضة.
مقاس
يوفر الحجم الأصغر والوزن الأخف والملف الأقل كثافة طاقة أعلى.
فعاله من حيث التكلفه
مع عدم وجود فرش ، هناك انخفاض في تكاليف الصيانة.
حرارة قليلة
في PMSM ، يتم توليد الحرارة على ملفات الجزء الثابت ولا توجد فرشات وحد أدنى من الحرارة المتولدة على الدوار ، مما يسهل تبريد المحرك.نظرًا لأنها تعمل بشكل أكثر برودة من المحركات الحثية ، تزداد موثوقية المحرك وعمره.
مدى السرعة
يمكن أن يكون لهذا النوع من المحركات نطاق سرعة واسع باستخدام إضعاف المجال ويمكنه اعتماد إستراتيجية التحكم في أقصى عزم دوران / تيار (MTPA) أثناء تشغيل عزم الدوران الثابت.
