تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ENNENG
إصدار الشهادات: CE,UL
رقم الموديل: PMM
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 500-5000/set
تفاصيل التغليف: التعبئة صالحة للابحار
وقت التسليم: 15-120 يومًا
شروط الدفع: L / C ، T / T
القدرة على العرض: 20000 مجموعة / سنة
اسم: |
محرك مغناطيسي دائم عالي الطاقة |
حاضِر: |
تيار متردد |
مادة: |
الأرض النادرة ندفيب |
نطاق القوة: |
5.5-3000 كيلو واط |
تثبيت: |
IMB3 IMB5 IMB35 |
أعمدة: |
2،4،6،8،10 ، إلخ. |
درجة الحماية: |
IP54 IP68 IP65 |
تكرار: |
50/60 هرتز |
شهادة: |
م ، ماي |
خدمة: |
ODM ، OEM |
اسم: |
محرك مغناطيسي دائم عالي الطاقة |
حاضِر: |
تيار متردد |
مادة: |
الأرض النادرة ندفيب |
نطاق القوة: |
5.5-3000 كيلو واط |
تثبيت: |
IMB3 IMB5 IMB35 |
أعمدة: |
2،4،6،8،10 ، إلخ. |
درجة الحماية: |
IP54 IP68 IP65 |
تكرار: |
50/60 هرتز |
شهادة: |
م ، ماي |
خدمة: |
ODM ، OEM |

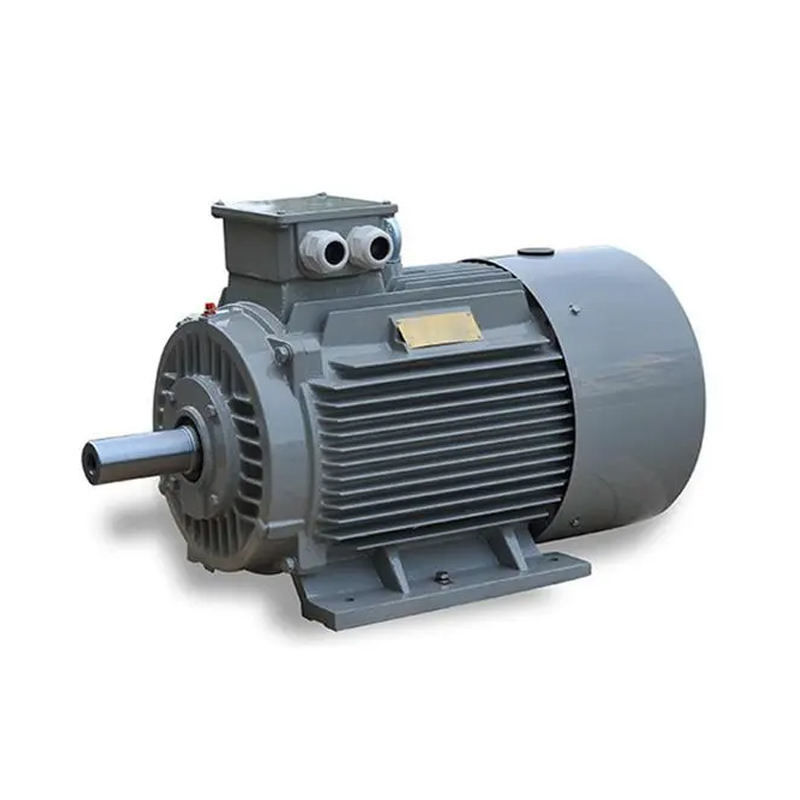

محرك كهربائي NdFeB PMSM ذو كفاءة عالية وكثافة طاقة عالية
ما هو محرك المغناطيس الدائم المتزامن؟
يتكون المحرك الدائم للمغناطيس المتزامن بشكل أساسي من الجزء الثابت ، والدوار ، والهيكل ، والغطاء الخلفي الأمامي ، والمحامل ، وما إلى ذلك. المحرك وأنواع المحركات الأخرى هو دواره.
توفر مادة المغناطيس الدائم ذات المغناطيس الممغنط مسبقًا (المشحون بالمغناطيس) على السطح أو داخل المغناطيس الدائم للمحرك ، المجال المغناطيسي الضروري لفجوة الهواء للمحرك.يمكن لهذا الهيكل الدوار أن يقلل بشكل فعال من حجم المحرك ، ويقلل من الخسارة ويحسن الكفاءة.
تحليل مبدأ المزايا التقنية للمحرك ذي المغناطيس الدائم
مبدأ المحرك المتزامن ذو المغناطيس الدائم هو كما يلي: في الجزء الثابت للمحرك المتعرج إلى تيار ثلاثي الطور ، بعد تيار التمرير ، سيشكل مجالًا مغناطيسيًا دوارًا لفائف الجزء الثابت للمحرك.نظرًا لتركيب الدوار بمغناطيس دائم ، فإن القطب المغناطيسي للمغناطيس الدائم ثابت ، وفقًا لمبدأ الأقطاب المغناطيسية لنفس المرحلة التي تجذب تنافرًا مختلفًا ، فإن المجال المغناطيسي الدوار المتولد في الجزء الثابت سيدفع الدوار إلى الدوران ، الدوران سرعة الدوار تساوي سرعة القطب الدوار الناتج في الجزء الثابت.
نظرًا لاستخدام المغناطيس الدائم لتوفير المجالات المغناطيسية ، تكون عملية الدوار ناضجة وموثوقة ومرنة في الحجم ، ويمكن أن تكون سعة التصميم صغيرة مثل عشرات الواط حتى ميغاواط.في الوقت نفسه ، عن طريق زيادة أو تقليل عدد أزواج المغناطيس الدائم الدوار ، يكون من الأسهل تغيير عدد أقطاب المحرك ، مما يجعل نطاق سرعة المحركات المتزامنة ذات المغناطيس الدائم أوسع.مع الدوارات المغناطيسية الدائمة متعددة الأقطاب ، يمكن أن تكون السرعة المقدرة منخفضة مثل رقم واحد ، وهو أمر يصعب تحقيقه بواسطة المحركات غير المتزامنة العادية.
خاصة في بيئة التطبيقات منخفضة السرعة ذات الطاقة العالية ، يمكن تشغيل المحرك المتزامن ذو المغناطيس الدائم بشكل مباشر من خلال تصميم متعدد الأقطاب بسرعة منخفضة ، مقارنة بالمحرك العادي بالإضافة إلى المخفض ، يمكن تسليط الضوء على مزايا محرك متزامن مغناطيسي دائم .
الاختلافات بين محرك المغناطيس الدائم والمحرك غير المتزامن:
01. هيكل الدوار
المحرك غير المتزامن: يتكون الجزء المتحرك من قلب حديدي وملف ، يتكون بشكل أساسي من قفص السنجاب والدوارات ذات الجرح السلكي.الدوار القفص السنجابي مصبوب بقضبان من الألومنيوم.يحرك المجال المغناطيسي لقضيب الألومنيوم الذي يقطع الجزء الثابت الدوار.
محرك PMSM: المغناطيس الدائم مدمج في الأقطاب المغناطيسية الدوارة ، ويتم دفعه للدوران بواسطة المجال المغناطيسي الدوار المتولد في الجزء الثابت وفقًا لمبدأ الأقطاب المغناطيسية لنفس المرحلة التي تجذب التنافرات المختلفة.
02. الكفاءة
المحركات غير المتزامنة: تحتاج إلى امتصاص التيار من إثارة الشبكة ، مما يؤدي إلى قدر معين من فقدان الطاقة ، والتيار التفاعلي للمحرك ، وعامل القدرة المنخفض.
محرك PMSM: يتم توفير المجال المغناطيسي بواسطة مغناطيس دائم ، ولا يحتاج الدوار إلى تيار مثير ، ويتم تحسين كفاءة المحرك.
03. الحجم والوزن
إن استخدام مواد المغناطيس الدائم عالية الأداء يجعل المجال المغناطيسي للفجوة الهوائية للمحركات المتزامنة ذات المغناطيس الدائم أكبر من المحركات غير المتزامنة.يتم تقليل الحجم والوزن مقارنة بالمحركات غير المتزامنة.سيكون حجم إطار واحد أو اثنين أقل من المحركات غير المتزامنة.
04. تيار بدء تشغيل المحرك
محرك غير متزامن: يتم تشغيله مباشرة عن طريق كهرباء تردد الطاقة ، وتيار البدء كبير ، ويمكن أن يصل إلى 5 إلى 7 أضعاف التيار المقدر ، مما له تأثير كبير على شبكة الطاقة في لحظة.يؤدي تيار البدء الكبير إلى زيادة انخفاض جهد مقاومة التسرب لملف الجزء الثابت ، وعزم دوران البدء صغير بحيث لا يمكن تحقيق بدء التشغيل الشاق.حتى إذا تم استخدام العاكس ، فيمكن أن يبدأ فقط ضمن النطاق الحالي للإخراج المقدر.
محرك PMSM: يتم تشغيله بواسطة وحدة تحكم مخصصة ، والتي تفتقر إلى متطلبات الإخراج المقدرة للمخفض.تيار البدء الفعلي صغير ، والتيار يزداد تدريجيًا وفقًا للحمل ، وعزم دوران البداية كبير.
05. معامل القدرة
تحتوي المحركات غير المتزامنة على عامل طاقة منخفض ، ويجب أن تمتص كمية كبيرة من التيار التفاعلي من شبكة الطاقة ، وسيؤدي تيار البدء الكبير للمحركات غير المتزامنة إلى تأثير قصير المدى على شبكة الطاقة ، وسيؤدي الاستخدام طويل المدى إلى حدوث أضرار معينة لمعدات شبكة الطاقة والمحولات.من الضروري إضافة وحدات تعويض الطاقة وإجراء تعويض الطاقة التفاعلية لضمان جودة شبكة الطاقة وزيادة تكلفة استخدام المعدات.
لا يوجد تيار مستحث في دوار المحرك المتزامن ذو المغناطيس الدائم ، وعامل القدرة للمحرك مرتفع ، مما يحسن عامل الجودة لشبكة الطاقة ويلغي الحاجة إلى تثبيت المعوض.
06. الصيانة
المحرك غير المتزامن + هيكل المخفض سوف يولد الاهتزاز والحرارة ومعدل الفشل العالي واستهلاك زيوت التشحيم الكبير وتكلفة الصيانة اليدوية العالية ؛سوف يتسبب في خسائر معينة في وقت التوقف عن العمل.
المحرك المتزامن ذو المغناطيس الدائم ثلاثي الأطوار يقود المعدات مباشرة.نظرًا لاستبعاد المخفض ، تكون سرعة خرج المحرك منخفضة ، والضوضاء الميكانيكية منخفضة ، والاهتزاز الميكانيكي صغير ، ومعدل الفشل منخفض.يكاد يكون نظام القيادة بأكمله خاليًا من الصيانة.
المحرك المتزامن ذو المغناطيس الدائم ثلاثي الأطوار يقود المعدات مباشرة.نظرًا لاستبعاد المخفض ، تكون سرعة خرج المحرك منخفضة ، والضوضاء الميكانيكية منخفضة ، والاهتزاز الميكانيكي صغير ، ومعدل الفشل منخفض.يكاد يكون نظام القيادة بأكمله خاليًا من الصيانة.
خصائص ومزايا محركات المغناطيس الدائم:
يمكن تقسيم المحرك من مصدر الإثارة إلى فئتين: محرك مغناطيسي دائم ، ومحرك إثارة كهربائي.محرك المغناطيس الدائم هو محرك كهربائي ينتج مجالًا مغناطيسيًا مثيرًا من مغناطيس دائم.المحركات غير المتزامنة ثلاثية الطور الأكثر استخدامًا في الصناعة والاستخدام المدني ، مثل Y-Series ، Y2-Series ، YE2-Series ، YX3 Series ، Series YB ، series YB2 series ، إلخ ، تنتمي جميعها إلى محركات الإثارة الكهربائية.منتجات ENNENG Motor هي محركات متزامنة ذات مغناطيس دائم فائقة الكفاءة.
بالمقارنة مع محركات الإثارة الكهربائية التقليدية ، تتميز المحركات المغناطيسية الدائمة ، وخاصة محركات المغناطيس الدائم الأرضية النادرة ، بمزايا الهيكل البسيط ، والتشغيل الموثوق ، والحجم الصغير ، والوزن الخفيف ، والخسارة الصغيرة والكفاءة العالية ، والشكل والحجم المرن والمتنوع للمحرك.التطبيق واسع للغاية ، ويغطي جميع مجالات الطيران والدفاع الوطني والإنتاج الصناعي والزراعي والحياة اليومية تقريبًا.
المحرك المتزامن ذو المغناطيس الدائم (PMSM) هو نوع من المحركات الكهربائية التي تستخدم مغناطيسات دائمة في الدوار لتكوين مجال مغناطيسي.تتضمن بعض ميزات محرك PMSM ما يلي:
كفاءة عالية: تتميز محركات PMSM بكفاءة عالية ، مع مستويات كفاءة تصل إلى 98٪.هذا لأن لديهم فقدان طاقة أقل من الأنواع الأخرى من المحركات بسبب مغناطيسهم الدائم.
كثافة طاقة عالية: تتميز محركات PMSM بكثافة طاقة عالية ، مما يعني أنها يمكن أن توفر مستوى عالٍ من الطاقة في حزمة صغيرة.وهذا يجعلها مثالية للاستخدام في التطبيقات ذات المساحة المحدودة.
عزم دوران مرتفع: تتميز محركات PMSM بكثافة عزم دوران عالية ، مما يعني أنها يمكن أن تنتج الكثير من عزم الدوران في حزمة صغيرة.وهذا يجعلها مثالية للاستخدام في التطبيقات التي تتطلب عزم دوران مرتفع.
التحكم الدقيق: تُعرف محركات PMSM بالتحكم الدقيق بها ، مما يجعلها مثالية للاستخدام في التطبيقات التي تتطلب التحكم الدقيق في السرعة.
صيانة منخفضة: تتميز محركات PMSM بتصميم بسيط ولا تتطلب الكثير من الصيانة.وهذا يجعلها مثالية للاستخدام في التطبيقات التي تكون فيها الصيانة صعبة أو باهظة الثمن.
نطاق سرعة واسع: تتميز محركات PMSM بنطاق سرعة واسع ، مما يجعلها مناسبة للاستخدام في مجموعة متنوعة من التطبيقات.
انخفاض مستوى الضجيج والاهتزاز: تعمل محركات PMSM بهدوء وتنتج أقل قدر من الاهتزاز ، مما يجعلها مناسبة للاستخدام في التطبيقات التي يجب أن تكون فيها الضوضاء والاهتزازات عند الحد الأدنى.
