تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ENNENG
إصدار الشهادات: CE,UL
رقم الموديل: PMM
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: USD 500-5000/set
تفاصيل التغليف: التعبئة صالحة للابحار
وقت التسليم: 15-120 يومًا
شروط الدفع: L/C، T/T
القدرة على العرض: 20000 مجموعة / سنة
الاسم: |

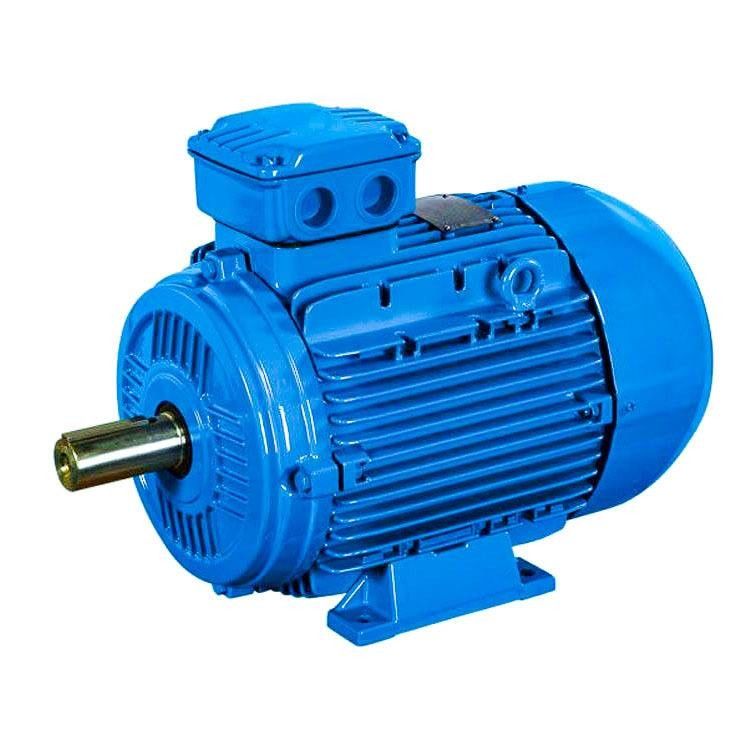

محرك كهربائي مغناطيسي دائم مبرد بالماء عالي الكفاءة PMSM |
حاضِر: |
تكييف |
المواد: |
الأرض النادرة ندفيب |
نطاق القوة: |
5.5-3000 كيلو واط |
تثبيت: |
IMB3 IMB5 IMB35 |
أعمدة: |
2،4،6،8،10 ، إلخ. |
درجة الحماية: |
IP54 IP55 IP68 IP65 |
التكرار: |
50/60 هرتز |
الخصائص: |
انخفاض مستوى الضجيج والاهتزاز |
الخدمة: |
ODM ، OEM |
الاسم: |
محرك كهربائي مغناطيسي دائم مبرد بالماء عالي الكفاءة PMSM |
حاضِر: |
تكييف |
المواد: |
الأرض النادرة ندفيب |
نطاق القوة: |
5.5-3000 كيلو واط |
تثبيت: |
IMB3 IMB5 IMB35 |
أعمدة: |
2،4،6،8،10 ، إلخ. |
درجة الحماية: |
IP54 IP55 IP68 IP65 |
التكرار: |
50/60 هرتز |
الخصائص: |
انخفاض مستوى الضجيج والاهتزاز |
الخدمة: |
ODM ، OEM |
محرك كهربائي مغناطيسي دائم عالي الكفاءة بـ PMSM
ما هو المحرك المتزامن المغناطيسي الدائم؟
المحرك المتزامن المغناطيسي الدائم يتكون أساسا من الستاتور، الدوار، الهيكل، الغطاء الأمامي والخلفي، المحامل، الخ.هيكل الستاتور هو في الأساس نفسها التي من المحركات غير متزامنة العادية، والفرق الرئيسي بين المحرك المتزامن المغناطيسي الدائم وأنواع أخرى من المحركات هو الدوار.
مادة المغناطيس الدائم مع مغناطيسية مسبقة المغناطيسية (محملة مغناطيسية) على سطح أو داخل المغناطيس الدائم للمحرك ، توفر الحقل المغناطيسي الضروري للفجوة الهوائية للمحرك.هذا الدوار هيكل يمكن أن تقلل بشكل فعال من حجم المحرك، تقليل الخسائر وتحسين الكفاءة.
تحليل مبدأ المزايا التقنية لمحرك المغناطيس الدائم
مبدأ المحرك المزامنة المغناطيس الدائم هو كما يلي: في محرك الستاتور الملفوف في التيار الثلاثي المراحل ، بعد التيار الإدخالي ،سوف تشكل حقل مغناطيسي دوار للفول المحرك الستاتورلأن الدوار مثبت مع المغناطيس الدائم، القطب المغناطيسي للمغناطيس الدائم ثابت،وفقًا لمبدأ القطبين المغناطيسيين من نفس المرحلة يجذبون الطرف الآخر، المجال المغناطيسي الدوار الناتج في الستاتور سوف تدفع الدوار للدوران، سرعة دوران الدوار تساوي سرعة القطب الدوار المنتج في الستاتور.
وبسبب استخدام المغناطيس الدائم لتوفير الحقول المغناطيسية، فإن عملية الدوار ناضجة وموثوقة ومرنة في الحجم، وقد تكون قدرة التصميم صغيرة بما لا يقل عن عشرات واطات، تصل إلى ميغاواط.في نفس الوقت، من خلال زيادة أو تقليل عدد أزواج المغناطيس الدائم الدوار، فمن الأسهل لتغيير عدد القطبين من المحرك،مما يجعل نطاق سرعة المحركات المتزامنة المغناطيس الدائم أوسعمع الدوارات المغناطيسية الدائمة متعددة القطب، يمكن أن تكون السرعة المسجلة منخفضة إلى رقم واحد، وهو أمر يصعب تحقيقه بواسطة المحركات غير المتزامنة العادية.
خاصة في بيئة التطبيق عالية الطاقة منخفضة السرعة ، يمكن تشغيل المحرك المزامنة المغناطيس الدائم مباشرة من خلال تصميم متعدد القطب في سرعة منخفضة ،مقارنة بمحرك عادي بالإضافة إلى جهاز تخفيض، يمكن تسليط الضوء على مزايا محرك متزامن مغناطيس دائم.
هيكل محرك PM
يمكن فصل هياكل محركات PM إلى فئتين: الداخلية والسطحية. لكل فئة مجموعات فرعية من الفئات.يمكن أن يكون محرك PM السطحي مغناطيساته على أو تضع في سطح الدواريمكن أن يختلف وضع محرك المغناطيس الداخلي الدائم وتصميمه اختلافًا كبيرًا.يمكن إدخال مغناطيسات محرك IPM ككتلة كبيرة أو تتدفق عندما تقترب من النواةطريقة اخرى هي ان تضعهم في نمط من النوافذ
خصائص المحرك الزمني الداخلي للمغناطيس الدائم:
خصائص ومزايا محركات المغناطيس الدائم:
يمكن تقسيم المحرك من مصدر الإثارة إلى فئتين: محرك المغناطيس الدائم، ومحرك الإثارة الكهربائية.محرك المغناطيس الدائم هو محرك كهربائي ينتج حقل مغناطيسي إثارة من المغناطيس الدائمأكثر المحركات غير المزامنة ثلاثية المراحل استخدامًا على نطاق واسع في الصناعة والاستخدام المدني ، مثل سلسلة Y و Y2 و YE2 و YX3 و YB و YB2 ، إلخ.جميعها تنتمي إلى محركات الإثارة الكهربائيةمنتجات ENNENG Motor هي محركات متزامنة ذات مغناطيس دائم فائقة الكفاءة.
بالمقارنة مع محركات الإثارة الكهربائية التقليدية ، محركات المغناطيس الدائم ، وخاصة محركات المغناطيس الدائم للأراضي النادرة ، لديها مزايا البنية البسيطة ، والتشغيل الموثوق به ، والحجم الصغير ،خفيفة الوزن، خسارة صغيرة وكفاءة عالية، ومرنة ومتنوعة الشكل والحجم من المحرك.الإنتاج الصناعي والزراعيوالحياة اليومية.
اتجاه تطوير محركات المغناطيس الدائم للأراضي النادرة
محركات المغناطيس الدائم للأراضي النادرة تتطور نحو قوة عالية (سرعة عالية، عزم دوران عالية) ، وظائف عالية، وتصغير،ويتوسعون باستمرار في أنواع جديدة من المحركات ومجالات التطبيق، وآفاق التطبيق متفائلة للغاية. من أجل تلبية الاحتياجات، لا تزال هناك حاجة إلى ابتكار مستمر في عملية تصميم وتصنيع محركات المغناطيس الدائم للأراضي النادرة.الهيكل الكهرومغناطيسي سيكون أكثر تعقيداً، سيكون هيكل الحساب أكثر دقة، وعملية التصنيع ستكون أكثر تقدما وتطبيقا.
تطبيق محرك المغناطيس الدائم للأراضي النادرة
بسبب تفوق محركات المغناطيس الدائم للأراضي النادرة ، أصبحت تطبيقاتها أكثر اتساعًا. مجالات التطبيق الرئيسية هي كما يلي:
التركيز على الكفاءة العالية وتوفير الطاقة لمحركات المغناطيس الدائم للأراضي النادرة.مثل المحركات المتزامنة ذات المغناطيس الدائم للأرض النادرة لصناعات الألياف النسيجية والكيميائيةمحركات متزامنة للأراضي النادرة للأغناطيس الدائمة لمختلف آلات التعدين والنقل المستخدمة في حقول النفط ومناجم الفحمومحركات متزامنة ذات مغناطيس دائم للأراضي النادرة لتشغيل مختلف المضخات والمروحة.
الاستشعار الذاتي مقابل تشغيل الحلقة المغلقة
تتيح التطورات الأخيرة في تكنولوجيا المحركات محركات التيار المتردد القياسية لـ "الاكتشاف الذاتي" وتتبع موقع مغناطيس المحرك. يستخدم نظام الحلقة المغلقة عادة قناة النبض z لتحسين الأداء.من خلال روتينات معينة، المحرك يعرف الموقع الدقيق لمغناطيس المحرك من خلال تتبع قنوات A / B وتصحيح الأخطاء مع قناة z.معرفة الموقع الدقيق للمغناطيس يسمح لإنتاج عزم دوران مثالي مما يؤدي إلى كفاءة مثالية.
