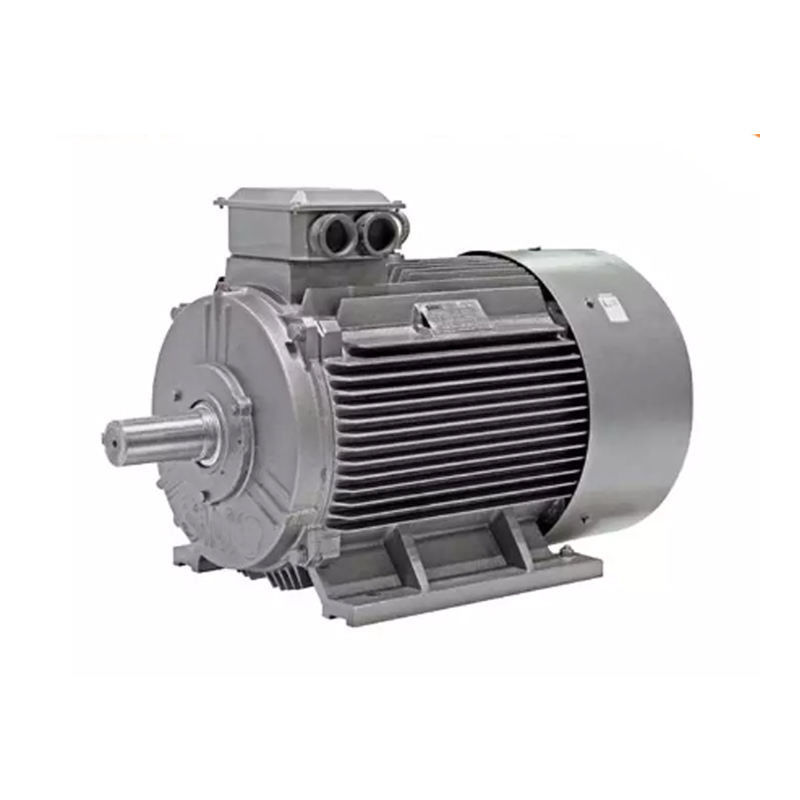

22KW 37KW 4 أقطاب 3 مراحل محرك متزامن مغناطيسي دائم

خصائص ومزايا محركات المغناطيس الدائم:

يمكن تقسيم المحرك من مصدر الإثارة إلى فئتين: محرك مغناطيسي دائم ، ومحرك إثارة كهربائي.محرك المغناطيس الدائم هو محرك كهربائي ينتج مجالًا مغناطيسيًا مثيرًا من مغناطيس دائم.المحركات غير المتزامنة ثلاثية الطور الأكثر استخدامًا في الصناعة والاستخدام المدني ، مثل Y-Series ، Y2-Series ، YE2-Series ، YX3 Series ، Series YB ، series YB2 series ، إلخ ، تنتمي جميعها إلى محركات الإثارة الكهربائية.منتجات ENNENG Motor هي محركات متزامنة ذات مغناطيس دائم فائقة الكفاءة.

بالمقارنة مع محركات الإثارة الكهربائية التقليدية ، تتميز المحركات المغناطيسية الدائمة ، وخاصة محركات المغناطيس الدائم الأرضية النادرة ، بمزايا الهيكل البسيط ، والتشغيل الموثوق ، والحجم الصغير ، والوزن الخفيف ، والخسارة الصغيرة والكفاءة العالية ، والشكل والحجم المرن والمتنوع للمحرك.التطبيق واسع للغاية ، ويغطي جميع مجالات الطيران والدفاع الوطني والإنتاج الصناعي والزراعي والحياة اليومية تقريبًا.

المحرك المتزامن ذو المغناطيس الدائم (PMSM) هو نوع من المحركات الكهربائية التي تستخدم مغناطيسات دائمة في الدوار لتكوين مجال مغناطيسي.تتضمن بعض ميزات محرك PMSM ما يلي:

1. كفاءة عالية: تتميز محركات PMSM بكفاءة عالية ، مع مستويات كفاءة تصل إلى 98٪.هذا لأن لديهم فقدان طاقة أقل من الأنواع الأخرى من المحركات بسبب مغناطيسهم الدائم.

2. كثافة طاقة عالية: تتميز محركات PMSM بكثافة طاقة عالية ، مما يعني أنها يمكن أن توفر مستوى عالٍ من الطاقة في حزمة صغيرة.وهذا يجعلها مثالية للاستخدام في التطبيقات ذات المساحة المحدودة.

3. عزم دوران مرتفع: تتميز محركات PMSM بكثافة عزم دوران عالية ، مما يعني أنها يمكن أن تنتج الكثير من عزم الدوران في حزمة صغيرة.وهذا يجعلها مثالية للاستخدام في التطبيقات التي تتطلب عزم دوران مرتفع.

4. التحكم الدقيق: تُعرف محركات PMSM بالتحكم الدقيق بها ، مما يجعلها مثالية للاستخدام في التطبيقات التي تتطلب التحكم الدقيق في السرعة.

5. صيانة منخفضة: تتميز محركات PMSM بتصميم بسيط ولا تتطلب الكثير من الصيانة.وهذا يجعلها مثالية للاستخدام في التطبيقات التي تكون فيها الصيانة صعبة أو باهظة الثمن.

6. نطاق سرعة واسع: تتميز محركات PMSM بنطاق سرعة واسع ، مما يجعلها مناسبة للاستخدام في مجموعة متنوعة من التطبيقات.

7. انخفاض مستوى الضجيج والاهتزاز: تعمل محركات PMSM بهدوء وتنتج أقل قدر من الاهتزاز ، مما يجعلها مناسبة للاستخدام في التطبيقات التي يجب أن تكون فيها الضوضاء والاهتزازات عند الحد الأدنى.

أسباب إزالة مغناطيسية محركات المغناطيس الدائم:

01. اختيار غير صحيح لدرجات الفولاذ الممغنطة

إذا لم يكن حساب تصميم المحرك دقيقًا بما فيه الكفاية ، وتم اختيار درجة أقل بشكل خاطئ ، مثل المغناطيس الدائم 180 درجة مئوية ، ولكن تم اختيار 155 درجة مئوية بشكل خاطئ ، فقد يكون هناك مثل هذا الموقف: الاختبار الأولي المؤشر القياسي لعملية الاختبار جيد جدًا ، نظرًا لأن المحرك يميل تدريجيًا إلى أن يكون مستقرًا حراريًا ، تبدأ المؤشرات ذات الصلة للمحرك في التدهور والانحراف عن توقعات التصميم أكثر فأكثر.في لحظة معينة ، يزداد التيار بشكل حاد ، ويتوقف العاكس بسرعة ، ويتم عرض رمز التيار الزائد.اختبر خصائص عدم التحميل للمحرك مرة أخرى ، مشيرًا إلى أن المحرك فقد مغناطيسيته ، ويجب استبدال الفولاذ المغناطيسي.

02. ارتفاع درجة حرارة مشكلة إزالة المغناطيسية

يعد فقدان المغناطيسية المفرط موضوعًا حساسًا ، ويمكن أن يؤدي انخفاض الخصائص المغناطيسية للمغناطيس أيضًا إلى مشاكل التيار الزائد والسخونة الزائدة.إذا تم استبعاد تأثير الخصائص المغناطيسية للصلب المغناطيسي وأخذ العامل الحراري فقط في الاعتبار ، فيمكن تحديد أن هناك حالتين تحدث فيهما ظاهرة ارتفاع درجة الحرارة في إزالة المغناطيسية: أولاً ، مسار التهوية الدوراني في المحرك هو غير معقول ، والذي ينتهك القانون الطبيعي لتوصيل البرودة والحرارة ، مما يؤدي إلى تراكم الحرارة الموضعي ؛ثانيًا ، يكون الحمل الحراري للملف مرتفعًا جدًا ، ويتجاوز توليد الحرارة مستوى التبادل الحراري لنظام التبادل الحراري للمحرك.

03. مشكلة الإفراط في إزالة المغناطيسية الحالية

عندما يكون المحرك قيد التشغيل ، عندما يتجاوز تيار الحمل القدرة المضادة لإزالة المغناطيس للمغناطيس ، فإنه سيؤدي إلى إزالة المغناطيس بشكل لا رجعة فيه ، مما سيزيد من تيار الحمل ويؤدي إلى تفاقم إزالة المغناطيس التي لا رجعة فيها.يعمل هذا التبادل على تسريع عملية إزالة المغناطيسية التي لا رجعة فيها حتى إزالة المغناطيسية.

4. كيف يمكن منع إزالة المغناطيسية من محركات المغناطيس الدائم؟

01. الاختيار الصحيح لقدرة محرك المغناطيس الدائم:

ترتبط إزالة المغناطيسية باختيار الطاقة لمحركات المغناطيس الدائم.يمكن أن يمنع التحديد الصحيح لقدرة محرك PM أو يؤخر إزالة المغناطيسية.السبب الرئيسي لإزالة المغناطيسية من المحرك المتزامن ذو المغناطيس الدائم هو أن درجة الحرارة مرتفعة للغاية ، والحمل الزائد هو السبب الرئيسي لارتفاع درجة الحرارة.لذلك ، يجب ترك هامش معين عند اختيار قوة محرك المغناطيس الدائم.وفقًا للوضع الفعلي للحمل ، بشكل عام ، يكون حوالي 20 ٪ أكثر ملاءمة.

02. تجنب بدء الحمل الثقيل وبدء التشغيل المتكرر:

تحاول المحركات المتزامنة ذات المغناطيس الدائم تجنب البدء المباشر أو البدء المتكرر للأحمال الثقيلة.أثناء عملية البدء ، يتأرجح عزم البداية ، وفي قسم الوادي لعزم دوران البداية ، يقوم الحقل المغناطيسي للجزء الثابت بإزالة مغناطيسية القطب المغناطيسي الدوار.لذلك ، حاول تجنب الحمل الثقيل والبدء المتكرر للمحرك المتزامن ذو المغناطيس الدائم.

03. تحسين التصميم:

(1) زيادة سمك المغناطيس الدائم بشكل مناسب:

من منظور تصميم وتصنيع محرك مغناطيسي دائم متزامن ، ينبغي النظر في العلاقة بين تفاعل المحرك ، وعزم الدوران الكهرومغناطيسي ، وإزالة المغناطيس الدائم.

في ظل العمل المشترك للتدفق المغناطيسي الناتج عن تيار لف عزم الدوران والتدفق المغناطيسي الناتج عن لف القوة الشعاعية ، فإن المغناطيس الدائم على سطح الدوار يتسبب بسهولة في إزالة المغناطيسية.

في حالة بقاء فجوة الهواء في المحرك دون تغيير ، لضمان عدم إزالة المغناطيس الدائم للمغناطيس ، فإن الطريقة الأكثر فعالية هي زيادة سمك المغناطيس الدائم بشكل مناسب.

(2) توجد دائرة أخدود تهوية داخل الدوار لتقليل ارتفاع درجة حرارة الدوار:

إذا كانت درجة حرارة الجزء المتحرك مرتفعة للغاية ، فإن المغناطيس الدائم سوف يتسبب في فقد لا رجعة فيه للمغناطيسية.في التصميم الهيكلي ، يمكن تصميم دائرة التهوية الداخلية للدوار لتبريد الفولاذ المغناطيسي مباشرة.لا يقلل فقط من درجة حرارة الفولاذ المغناطيسي ولكن أيضًا يحسن الكفاءة.
