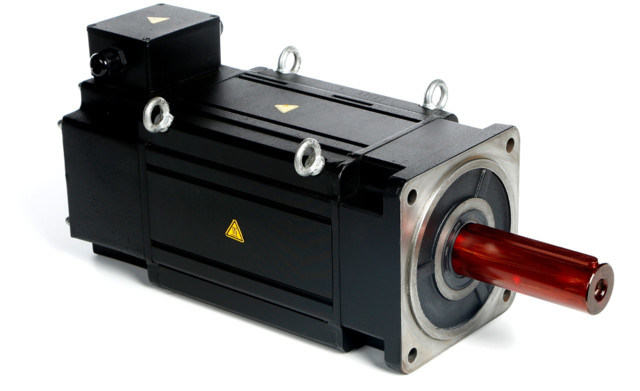

ارتفاع كثافة الطاقة السطحية محرك PMSM IP54 ارتفاع درجة الحرارة المنخفضة

خصائص ومزايا محركات المغناطيس الدائم

يمكن تقسيم المحرك من مصدر الإثارة إلى فئتين: محرك مغناطيسي دائم ، ومحرك إثارة كهربائي.محرك المغناطيس الدائم هو محرك كهربائي ينتج مجالًا مغناطيسيًا مثيرًا من مغناطيس دائم.المحركات غير المتزامنة ثلاثية الطور الأكثر استخدامًا في الصناعة والاستخدام المدني ، مثل Y-Series ، Y2-Series ، YE2-Series ، YX3 Series ، Series YB ، series YB2 series ، إلخ ، تنتمي جميعها إلى محركات الإثارة الكهربائية.منتجات ENNENG Motor هي محركات متزامنة ذات مغناطيس دائم فائقة الكفاءة.

بالمقارنة مع محركات الإثارة الكهربائية التقليدية ، تتميز المحركات المغناطيسية الدائمة ، وخاصة محركات المغناطيس الدائم الأرضية النادرة ، بمزايا الهيكل البسيط ، والتشغيل الموثوق ، والحجم الصغير ، والوزن الخفيف ، والخسارة الصغيرة والكفاءة العالية ، والشكل والحجم المرن والمتنوع للمحرك.التطبيق واسع للغاية ، ويغطي جميع مجالات الطيران والدفاع الوطني والإنتاج الصناعي والزراعي والحياة اليومية تقريبًا.

يتميز المحرك المتزامن ذو المغناطيس الدائم بالخصائص التالية:

• الكفاءة المقدرة 2٪ إلى 5٪ أعلى من المحركات غير المتزامنة العادية ؛
• ترتفع الكفاءة بسرعة مع زيادة الحمل.عندما يتغير الحمل في نطاق 25٪ إلى 120٪ ، فإنه يحافظ على كفاءة عالية.نطاق التشغيل عالي الكفاءة أعلى بكثير من نطاق المحركات غير المتزامنة العادية.الحمل الخفيف والحمل المتغير والحمل الكامل جميعها لها تأثيرات كبيرة في توفير الطاقة ؛
• عوامل الطاقة تصل إلى 0.95 وما فوق ، لا يلزم تعويض رد الفعل ؛
• تم تحسين عامل الطاقة بشكل كبير.بالمقارنة مع المحركات غير المتزامنة ، يتم تقليل تيار التشغيل بأكثر من 10٪.بسبب الانخفاض في فاقد تيار التشغيل والنظام ، يمكن تحقيق تأثيرات توفير الطاقة بحوالي 1٪.
• ارتفاع منخفض في درجة الحرارة ، وكثافة طاقة عالية: 20 ك أقل من ارتفاع درجة حرارة المحرك غير المتزامن ثلاثي الأطوار ، وارتفاع درجة حرارة التصميم هو نفسه ويمكن تحويله إلى حجم أصغر ، مما يوفر مواد أكثر فاعلية ؛
• عزم دوران عالي وسعة تحميل زائدة عالية: وفقًا للمتطلبات ، يمكن تصميمها بعزم دوران عالي (3-5 مرات) وقدرة تحميل زائدة عالية ؛
• يتم استخدام نظام التحكم في سرعة التردد المتغير ، وهو أفضل في الاستجابة الديناميكية وأفضل من المحركات غير المتزامنة.
• أبعاد التثبيت هي نفسها المحركات غير المتزامنة المستخدمة حاليًا على نطاق واسع ، والتصميم والاختيار مناسبان للغاية.
• نظرًا للزيادة في عامل الطاقة ، يتم تقليل القوة المرئية لمحول نظام إمداد الطاقة بشكل كبير ، مما يحسن قدرة إمداد الطاقة للمحول ، ويمكن أيضًا أن يقلل بشكل كبير من تكلفة كبل النظام (مشروع جديد) ؛
• عندما يتم بناء المشروع الجديد ، تستخدم جميع أنظمة القيادة محركات متزامنة مغناطيسية دائمة ، واستثمار المشروع هو في الأساس نفس استخدام المحركات غير المتزامنة ، ويمكن أن يستمر المشروع في الحصول على مزايا توفير الطاقة بعد تشغيل المشروع ؛

في القطاع الصناعي العام ، استبدال المحركات غير المتزامنة عالية الكفاءة (380/660/1140 فولت) ذات الجهد المنخفض ، يوفر النظام 5٪ إلى 30٪ من الطاقة ، والمحركات غير المتزامنة ذات الجهد العالي (6kV / 10kV) عالية الكفاءة ، يوفر النظام 2٪ إلى 10٪.

طلب:

يمكن دمج المحركات المتزامنة ذات المغناطيس الدائم مع محولات التردد لتشكيل أفضل نظام التحكم في السرعة ذي الحلقة المفتوحة ، والذي تم استخدامه على نطاق واسع لمعدات نقل التحكم في السرعة في البتروكيماويات والألياف الكيماوية والمنسوجات والآلات والإلكترونيات والزجاج والمطاط ، التعبئة والتغليف والطباعة وصناعة الورق والطباعة والصباغة والمعادن وغيرها من الصناعات.

يختلف هيكل الدائرة المغناطيسية الدوارة للمحرك المتزامن ذو المغناطيس الدائم ، وبالتالي تختلف أيضًا خصائص التشغيل ونظام التحكم في المحرك.وفقًا للمواضع المختلفة للمغناطيس الدائم على الدوار ، يمكن تقسيم المحركات المتزامنة ذات المغناطيس الدائم بشكل أساسي إلى نوع السطح والنوع الداخلي.في المحرك المتزامن ذو المغناطيس الدائم من النوع السطحي ، تكون المغناطيسات الدائمة عادةً على شكل بلاطة وتقع على السطح الخارجي لقلب الدوار.السمة المهمة لهذا المحرك هي أن المحاثة الرئيسية للمحاور المستقيمة والمتعامدة متساوية ؛يقع المغناطيس الدائم الداخلي داخل الدوار ، وهناك قطعة قطب مصنوعة من مادة مغناطيسية حديدية بين السطح الخارجي للمغناطيس الدائم والدائرة الداخلية لنواة الجزء الثابت ، والتي يمكن أن تحمي المغناطيس الدائم.السمة المهمة لمحرك المغناطيس الدائم هذا هي أن المحاثة الرئيسية للمحاور المستقيمة والمربعية غير متساوية.لذلك ، فإن أداء هذين المحركين مختلف.

بعض المشاكل الصغيرة التي يسهل التغاضي عنها حول المحرك:

1. لماذا لا يمكن استخدام المحركات العامة في مناطق الهضبة؟

للارتفاع تأثيرات ضارة على ارتفاع درجة حرارة المحرك ، وهالة المحرك (محرك الجهد العالي) وتبديل محرك التيار المستمر.يجب ملاحظة الجوانب الثلاثة التالية:

(1) كلما زاد الارتفاع ، كلما زاد ارتفاع درجة حرارة المحرك ، انخفضت طاقة الخرج.ومع ذلك ، عندما تنخفض درجة الحرارة مع زيادة الارتفاع بدرجة كافية لتعويض تأثير الارتفاع على ارتفاع درجة الحرارة ، يمكن أن تظل طاقة الخرج المقدرة للمحرك دون تغيير ؛

(2) يجب اتخاذ تدابير مكافحة الهالة عند استخدام محرك الجهد العالي في الهضبة ؛

(3) الارتفاع ليس جيدًا لاستبدال محرك التيار المستمر ، لذا انتبه إلى اختيار مواد فرشاة الكربون.

2. لماذا المحرك غير مناسب لتشغيل الحمولة الخفيفة؟

عندما يعمل المحرك بحمل خفيف ، فإنه سوف يتسبب في:

(1) معامل القدرة للمحرك منخفض ؛

(2) كفاءة المحرك منخفضة.

(3) سوف يتسبب في إهدار المعدات والتشغيل غير الاقتصادي.

3. لماذا لا يمكن تشغيل المحرك في بيئة باردة؟

سيؤدي الاستخدام المفرط للمحرك في بيئة ذات درجة حرارة منخفضة إلى:

(1) شقوق عزل المحرك ؛

(2) شحوم المحامل تتجمد ؛

(3) مسحوق لحام وصلة السلك مسحوق.

لذلك ، يجب تسخين المحرك وتخزينه في بيئة باردة ، ويجب فحص اللفات والمحامل قبل التشغيل.

4. لماذا لا يستخدم محرك 60 هرتز مصدر طاقة 50 هرتز؟

عندما يتم تصميم المحرك ، تعمل ألواح الصلب السليكونية بشكل عام في منطقة التشبع لمنحنى المغنطة.عندما يكون جهد إمداد الطاقة ثابتًا ، فإن تقليل التردد سيزيد من التدفق المغناطيسي وتيار الإثارة ، مما يؤدي إلى زيادة تيار المحرك واستهلاك النحاس ، مما سيؤدي في النهاية إلى زيادة ارتفاع درجة حرارة المحرك.في الحالات الشديدة ، قد يحترق المحرك بسبب ارتفاع درجة حرارة الملف.

5.بداية ناعمة للمحرك

البداية الناعمة لها تأثير محدود في توفير الطاقة ، ولكنها يمكن أن تقلل من تأثير بدء التشغيل على شبكة الطاقة ، ويمكن أن تحقق أيضًا بداية سلسة لحماية وحدة المحرك.وفقًا لنظرية الحفاظ على الطاقة ، نظرًا لإضافة دائرة تحكم معقدة نسبيًا ، فإن البداية الناعمة لا توفر الطاقة فحسب ، بل تزيد أيضًا من استهلاك الطاقة.لكنها يمكن أن تقلل من بدء تيار الدائرة وتلعب دورًا وقائيًا.
