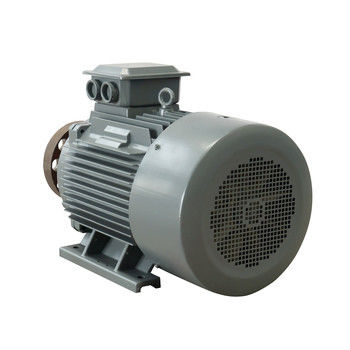

مقناطيس دائم NdFeB الأرض النادرة الطبيعي المبرد

مقناطيس دائم NdFeB الأرض النادرة الطبيعي المبرد

رسم المنتج

المعلم التقني

صور مفصلة

ما هو مولد المغناطيس الدائم؟

مولد المغناطيس الدائم هو جهاز يحول الطاقة الميكانيكية إلى الطاقة الكهربائية. في هذا الجهاز ، تم استبدال طيات الدوار بمغناطيس دائم.يتم استخدام مولدات المغناطيس الدائم في الغالب في التطبيقات الصناعية مثل التوربينات والمحركات لإنتاج الطاقة الكهربائية التجارية، المولد المغناطيسي الدائم هو مصدر بديل للطاقة ولديه فوائد متعددة تجعله جهازًا رائعًا لمجموعة متنوعة من التطبيقات السكنية والتجارية والصناعية.

الهيكل

يتكون مولد المغناطيس الدائم بشكل رئيسي من الدوار وغطاء النهاية والستاتور. هيكل الستاتور مشابه جدًا لتلك الموجودة في المولد العادي.الفرق الأكبر بين هيكل الدوار و المولد هو أن هناك جودة عالية وفقا لموقع المغناطيس الدائم على الدوار، يتم تقسيم مولد المغناطيس الدائم عادة إلى هيكل الدوار السطحي وهيكل الدوار المدمج.

مبدأ العمل

The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy output. يتكون من جزأين، الستاتور، والدوار. الستاتور هو الهيكل الذي يولد الكهرباء والدوار هو القطب المغناطيسي. يتكون الستاتور من قلب حديدي للهيكل،طلاء ثلاثي المراحل بشكل متساو، قاعدة الجهاز، وغطاء النهاية.

عادة ما يكون الدوار نوعًا مخفيًا من القطب ، والذي يتألف من لف الإثارة ، والقلب الحديدي والعمود ، وحلقة الحماية ، وحلقة الوسط ، وهلم جرا.

يتم تغذية لف التشجيع للدوران بتيار متزامن لتوليد حقل مغناطيسي قريب من التوزيع الجانبي (يسمى الحقل المغناطيسي للدوران) ،وتتقاطع تدفق الإثارة الفعلي مع التلفيق الثابت للسلسلةعندما يدور الدوار، يدور المجال المغناطيسي للدوار معه في كل مرة يتم فيها القيام بعملية،ويتم تحفيز إمكانات التيار المتردد ثلاثية المراحل في لف الستاتور ثلاثي المراحل.

عندما يعمل مولد PM بحمل متماثل ، يجمع تيار الهيكل الثلاثي المراحل لإنشاء مجال مغناطيسي دوار بسرعة متزامنة.مجالات الستاتور و الدوار تتفاعل لتوليد عزم الفراملالدوران الميكانيكي المدخل من التوربين يتغلب على عزم الكبح ويعمل.

الخصائص

1 يحتوي مولد الكهرباء على العديد من الأقطاب، مما يزيد من التردد والكفاءة، مما يوفر تكلفة المصححين والمحولين.

2 يتم استخدام تحليل العناصر النهائية عند تصميم مولد الطاقة ، وهيكل مضغوط. عزم تشغيل منخفض ، يحل مشكلة تشغيل الرياح الصغيرة ، وتحسين استغلال طاقة الرياح.

3 إبعاد مكبرات التروس، وتحسين موثوقية وكفاءة المولد، وتقليل كمية الصيانة.

العزل من فئة 4H، غسيل تحت ضغط فراغ.

5 لديها العديد من الهياكل مثل المحور الرأسي، المحور الأفقي، الدوار الداخلي، الدوار الخارجي، ونوع الصفيحة.

6 الدوارات القوية، المولد يمكن أن تصل إلى سرعة عالية.

7 حجم صغير، خفيف الوزن، كثافة طاقة عالية، مناسبة لمواقف خاصة.

8 كفاءة التشغيل في جميع أنحاء نطاق السرعة ، كفاءة عالية.

9 استخدام محامل مستوردة عالية السرعة تحتوي على زيت، خالية من الصيانة، وموثوقية للغاية.

2مولدات السرعة المتغيرة توفر حلاً لصناعة المياه

زيادة الكفاءة من تكنولوجيا السرعة المتغيرة يمكن أن تجعل العديد من المواقع المائية الصغيرة قابلة للتطوير اقتصاديا.



تحليل مولدات المغناطيس الدائم



على عكس المولدات التقليدية ، تستخدم مولدات المغناطيس الدائم المجال المغناطيسي الذي تولده المغناطيسات الدائمة لإنتاج تيار كهربائي في لفات الستاتور.هذا النهج الفريد يلغي الحاجة إلى مصدر طاقة خارجي للحفاظ على المجال المغناطيسي داخل الدوار، لتبسيط تصميم المولد وتحسين موثوقيته التشغيلية.



السمة الرئيسية لمولدات المغناطيس الدائم هي الاندماج المباشر للمغناطيس الدائم في الدوار،وبالتالي تجنب عدم الكفاءة المرتبطة بتحويل الطاقة ونقلها في التصاميم التقليديةونتيجة لذلك، مولدات المغناطيس الدائم توفر زيادة في كفاءة الطاقة والطاقة المخرجة لحجم ووزن معين.القضاء على الفرشاة والمحولات يقلل من متطلبات الصيانة ويحسن من موثوقية التشغيل، مما يجعل مولدات المغناطيس الدائم مناسبة بشكل مثالي للتطبيقات التي تتطلب الحد الأدنى من وقت التوقف والتدخل في الصيانة.يتم تعزيز جاذبية مولدات المغناطيس الدائم من خلال دقة وخفة الوزن، مما يجعلها أكثر ملاءمة للتطبيقات المتنقلة أو محدودة في المساحة ، مما يؤدي إلى قدر أكبر من التنوع وسهولة النشر مقارنة بنظرائها التقليديين.



يتم استخدام مولدات المغناطيس الدائم في مجموعة متنوعة من التطبيقات، وخاصة في توليد الطاقة الرياحية والكهربائية المائية.مما يجعلهم الخيار المفضل في هذه المجالاتوبالإضافة إلى ذلك، فإن قابلية التكيف والقدرة على توسيع تكنولوجيا مولد المغناطيس الدائم تدفع تطوير أنظمة الطاقة المتجددة،بما يتماشى مع تحول الصناعة إلى حلول مستدامة وصديقة للبيئة.



يتم تخصيص البحوث والتطوير الجارية على PMGs للمواد المغناطيسية المتقدمة والتصاميم المبتكرة وأنظمة التحكم المحسنة.تم تصميم هذه الجهود لتعزيز أداء ووظائف مولدات المغناطيس الدائم لتحقيق أقصى قدر من إمكاناتها، تعزيز التحسين المستمر للتكنولوجيا، وضمان دمجها السلس في التطبيقات المختلفة.
