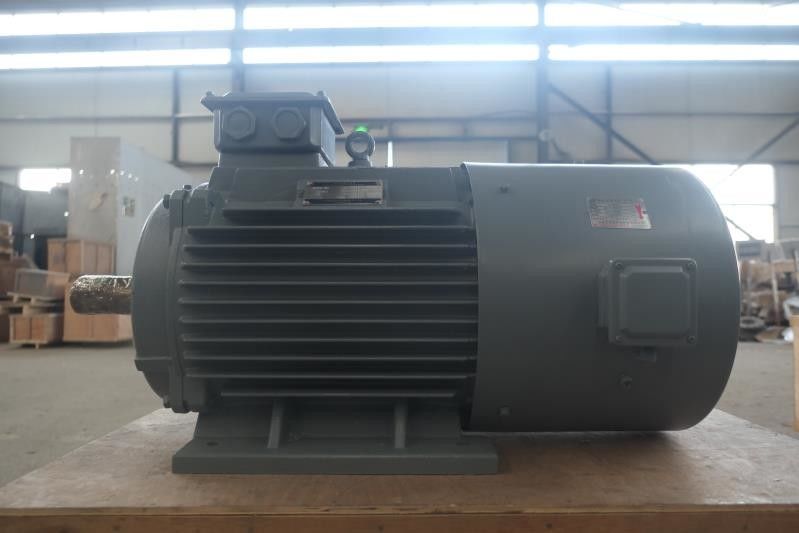

مولد مغناطيسي دائم منخفض لفة في الدقيقة منخفض الضوضاء والصيانة

ضجيج منخفض وصيانة منخفضة دورة في الدقيقة مولد مغناطيسي دائم

رسم المنتج

المقياس التقني

صور مفصلة

ما هو مولد المغناطيس الدائم؟

مولد المغناطيس الدائم هو جهاز يحول الطاقة الميكانيكية إلى طاقة كهربائية.في هذا الجهاز ، تم استبدال اللفات الدوارة بمغناطيس دائم.تُستخدم مولدات المغناطيس الدائم في الغالب في التطبيقات الصناعية مثل التوربينات والمحركات لإنتاج الطاقة الكهربائية التجارية ، ومولد المغناطيس الدائم هو مصدر بديل للطاقة وله فوائد متعددة تجعله جهازًا رائعًا لمجموعة متنوعة من التطبيقات السكنية والتجارية والصناعية .

الهيكل

يتكون مولد المغناطيس الدائم بشكل أساسي من الدوار والغطاء الطرفي والجزء الثابت.هيكل الجزء الثابت مشابه جدًا لهيكل المولد العادي.يتمثل الاختلاف الأكبر بين هيكل الدوار والمولد في وجود جودة عالية وفقًا لموضع المغناطيس الدائم على الدوار ، عادةً ما يتم تقسيم مولد المغناطيس الدائم إلى هيكل دوار السطح وهيكل دوار مدمج .

مبدأ العمل

يستخدم مولد المغناطيس الدائم مبدأ الحث الكهرومغناطيسي حيث يقطع السلك خط المجال المغناطيسي لتحفيز جهد كهربائي ويحول الطاقة الميكانيكية للمحرك الرئيسي إلى خرج طاقة كهربائية.يتكون من جزأين ، الجزء الثابت والدوار.الجزء الثابت هو المحرك الذي يولد الكهرباء والدوار هو القطب المغناطيسي.يتكون الجزء الثابت من قلب حديد المحرك ، وملف ثلاثي الأطوار يتم تفريغه بشكل موحد ، وقاعدة الماكينة ، وغطاء طرفي.

عادة ما يكون الجزء المتحرك من نوع القطب المخفي ، والذي يتألف من ملف مثير ، قلب ورمح حديدي ، حلقة حماية ، حلقة مركزية ، وما إلى ذلك.

يتم تغذية ملف الإثارة للدوار بتيار مستمر لتوليد مجال مغناطيسي قريب من التوزيع الجيبي (يسمى المجال المغناطيسي الدوار) ، ويتقاطع تدفق الإثارة الفعال مع ملف المحرك الثابت.عندما يدور الدوار ، يدور الحقل المغناطيسي للدور معًا.في كل مرة يتم إجراء ثورة ، تقطع خطوط القوة المغناطيسية كل ملف طور للجزء الثابت بالتتابع ، ويتم إحداث جهد تيار متردد ثلاثي الطور في لف الجزء الثابت ثلاثي الطور.

عندما يتم تشغيل مولد pm بحمل متماثل ، يتم توليف تيار المحرك ثلاثي الأطوار لتوليد مجال مغناطيسي دوار بسرعة متزامنة.يتفاعل حقلا الجزء الثابت والدوار لتوليد عزم دوران الكبح.يتغلب العزم الميكانيكي المدخل من التوربين على عزم الكبح ويعمل.

تم تجهيز الجزء المتحرك لمولد المغناطيس الدائم مباشرة مع توربينات الرياح بحيث يمكنه توليد طاقة كهربائية ثابتة.تعد كفاءة المولدات المتزامنة ذات المغناطيس الدائم أعلى بكثير من كفاءة المولدات غير المتزامنة.يقدم مجموعة متنوعة من المزايا على المولدات غير المتزامنة وهي كالتالي:

محرك مباشر (لا يوجد مضاعف سرعة ، لا حاجة إلى علبة تروس)

عمليا لا صيانة

· أعلى نسبة قوة إلى وزن في القيادة المباشرة

· كفاءة عالية

· تبسيط التصميم الميكانيكي. · واجهة ميكانيكية سهلة

· تحسين التكلفة

· أنها صديقة للبيئة ولا تعتمد على الطقس الخارجي في إنتاج الكهرباء

· إنها أصغر حجمًا وبالتالي تتطلب مساحة أقل جدًا مقارنة بأنواع المولدات الأخرى.

· تعمل مولدات المغناطيس الدائم هذه لسنوات وما بعدها دون أي اهتراء أو تمزق.بالإضافة إلى ذلك ، فهي صامتة وخالية من الضوضاء وبالتالي لا تلوث الصوت.

تطبيقات مولد المغناطيس الدائم

· تعمل مجموعات PMG ذات السرعة المنخفضة والدفع المباشر بدون أي علبة تروس وأجزاء سريعة الدوران ، مما يؤدي إلى زيادة الموثوقية وكفاءة مجموعة نقل الحركة الفائقة.

يمكن تصميم المولد ببناء مجزأ للجزء الثابت.هذا يوفر التكرار ويسمح بإصلاح المولد في الكنة بدون تفكيك كامل.اختياريًا ، يمكن أن يستخدم تصميم المولد لدينا محمل المولد كمحمل رئيسي للتوربينات لدمج نظام فرامل التوربينات في بناء المولد.الفوائد هي البساطة ، وعدد أقل من المكونات ، وبالتالي موثوقية أعلى.

· مع ارتفاع تكلفة الكهرباء ، يبحث عدد متزايد من السكان عن مصدر بديل للطاقة ومولدات مغناطيسية دائمة تناسب هذه الفجوة بشكل مثالي.يمكن لهذه المولدات أيضًا تقليل الضغط على البيئة لأنها لا تستخدم أي مصادر طاقة غير متجددة لإنتاج الكهرباء.
