تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ENNENG
إصدار الشهادات: CE
رقم الموديل: PMG
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: USD 1000-5000/set
تفاصيل التغليف: التعبئة صالحة للابحار
وقت التسليم: 15-120 يومًا
شروط الدفع: L/C، T/T
القدرة على العرض: 20000 مجموعة / سنة
الاسم: |
مولد متزامن لمغناطيس دائم عالي الكفاءة صديقة للبيئة |
النوع الحالي: |
تكييف |
نطاق القوة: |
5-2000 كيلو واط |
درجة الحماية: |
IP54 IP55 |
مادة التلف: |
100٪ نحاس |
التطبيق: |
توربينات الرياح ، التوربينات المائية |
تثبيت: |
IMB3 IMB5 IMB35 |
الجهد: |
400 فولت |
التكرار: |
50 هرتز |
الاسم: |
مولد متزامن لمغناطيس دائم عالي الكفاءة صديقة للبيئة |
النوع الحالي: |
تكييف |
نطاق القوة: |
5-2000 كيلو واط |
درجة الحماية: |
IP54 IP55 |
مادة التلف: |
100٪ نحاس |
التطبيق: |
توربينات الرياح ، التوربينات المائية |
تثبيت: |
IMB3 IMB5 IMB35 |
الجهد: |
400 فولت |
التكرار: |
50 هرتز |

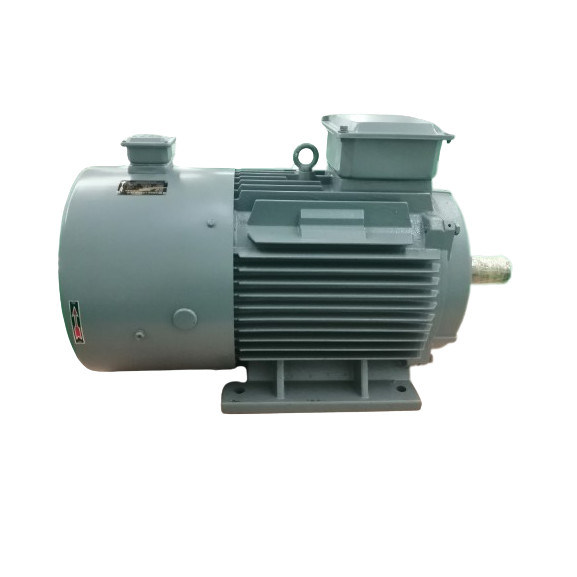

مولد متزامن لمغناطيس دائم عالي الكفاءة و صديق للبيئة
رسم المنتج
المعلم التقني
| لا، لا، لا | المعلم | الوحدات | البيانات |
| 1 | السلطة الإخراجية الاسمية | KW | 20 |
| 2 | السرعة الاسمية | RPM | 250 |
| 3 | الجهد الخارجي الاسمي | VAC | 400 |
| 4 | التيار الاسمي | أ | 29 |
| 5 | التكرار | هرتز | 50 |
| 6 | البولنديين | 24 | |
| 7 | الكفاءة عند السرعة الاسمية | > 93.6% | |
| 8 | نوع التلف | Y | |
| 9 | العزل | فئة H | |
| 10 | عزم دوران اسمي | Nm | 825 |
| 11 | عزم تشغيل | Nm | <15 |
| 12 | ارتفاع الحرارة | °C | 90 |
| 13 | محامل | SKF | |
| 14 | الوزن | كيلوغرام | 340 |
صور مفصلة
مولد المغناطيس الدائم (PMG) هو مولد كهربائي يستخدم مغناطيسات دائمة لإنشاء مجال مغناطيسي.يتم استخدام المجال المغناطيسي لتحفيز الجهد في لفافة من الأسلاك التي توصلت إلى مولدهذا الجهد يستخدم بعد ذلك لتشغيل الأجهزة الكهربائية أو لتخزين الطاقة في البطاريات.
الهيكل
تصميم PMG بسيط نسبيًا. يتكون من دوار ، ستاتور ، ومغناطيس دائمة. الدوار هو عمود دوار يحتوي على مغناطيسات دائمة.الستاتور هو مكون ثابت يحيط بالدوار ويحتوي على ملفات الأسلاكعندما يدور الدوار، يقطع المجال المغناطيسي الذي يخلقه المغناطيس الدائم ملفات الأسلاك في الستاتور، مما يؤدي إلى تشغيل الجهد.
مبدأ العمل
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy output. يتكون من جزأين، الستاتور، والدوار. الستاتور هو الهيكل الذي يولد الكهرباء والدوار هو القطب المغناطيسي. يتكون الستاتور من قلب حديدي للهيكل،طلاء ثلاثي المراحل بشكل متساو، قاعدة الجهاز، وغطاء النهاية.
عادة ما يكون الدوار نوعًا مخفيًا من القطب ، والذي يتألف من لف الإثارة ، والقلب الحديدي والعمود ، وحلقة الحماية ، وحلقة الوسط ، وهلم جرا.
يتم تغذية لف التشجيع للدوران بتيار متزامن لتوليد حقل مغناطيسي قريب من التوزيع الجانبي (يسمى الحقل المغناطيسي للدوران) ،وتتقاطع تدفق الإثارة الفعلي مع التلفيق الثابت للسلسلةعندما يدور الدوار، يدور المجال المغناطيسي للدوار معه في كل مرة يتم فيها القيام بعملية،ويتم تحفيز إمكانات التيار المتردد ثلاثية المراحل في لف الستاتور ثلاثي المراحل.
عندما يعمل مولد PM بحمل متماثل ، يجمع تيار الهيكل الثلاثي المراحل لإنشاء مجال مغناطيسي دوار بسرعة متزامنة.مجالات الستاتور و الدوار تتفاعل لتوليد عزم الفراملالدوران الميكانيكي المدخل من التوربين يتغلب على عزم الكبح ويعمل.
- كفاءة أعلى - مولدات المغناطيس الدائم تميل إلى أن تكون أكثر كفاءة من مولدات الدوار الجرح لأنها لا تضيع الطاقة تشغيل المغناطيس الكهربائي على الدوار.هذا يعني أنهم يستطيعون تحويل نسبة أعلى من الطاقة الميكانيكية إلى الطاقة الكهربائية.
- الحجم المدمج - المغناطيس الدائم يسمح للمولد بإنتاج مجال مغناطيسي قوي دون مغناطيسات كهربائية ثقيلة. وهذا يسمح بتصميم أكثر تكثيفًا مقارنة بمولدات الدوار الملفوفة.
- تصميم بسيط - بدون مغناطيسات كهربائية للطاقة تصميم مولد المغناطيس الدائم أبسط من مولد الدوار الملتف
- كثافة طاقة أعلى - المجال المغناطيسي القوي يسمح لمولدات المغناطيس الدائم بإنتاج طاقة أكبر من حجم الحزمة الأصغر مقارنة بتصاميم الدوار الملتف.
- أقل صيانة - بما أنها لا تعتمد على حلقات الزحف والفرش لتشغيل الدوار ، فإن مولدات المغناطيس الدائم لا تحتوي على مفاتيح أو أدوات الفرشاة التي تتطلب صيانة دورية.
- إنتاج سلس - ينتج عن المجال المغناطيسي المستمر إنتاج كهربائي أكثر سلاسة وأقل موجة مقارنة بتصاميم الدوار المتغير.
- تستخدم في الطاقة المتجددة - يتم استخدام مولدات المغناطيس الدائم عادة في توربينات الرياح ومحطات الطاقة الكهرومائية بسبب كفاءتها العالية ،الحاجة إلى صيانة منخفضة وملاءمة للتشغيل عن بعد.
- تصميم متين - عدم وجود فرشاة ومحول يجعل مولدات المغناطيس الدائم أكثر مقاومة للعوامل البيئية مثل الأوساخ والغبار أو الاهتزازات.
- المواد - مغناطيسات الأرض النادرة مثل النيوديميوم الحديد بورون تستخدم عادة بسبب خصائصها المغناطيسية القوية جدا. الكوبالت الساماريوم هو خيار آخر.
- الإثارة - على عكس مولدات مجال الجرح، لا تتطلب قنابل PMG مصدر طاقة خارجي لتشغيل لفائف الدوار. يتم تثبيت المجال المغناطيسي بواسطة المغناطيس الدائم.
- البناء - يمكن تضمين المغناطيسات في فتحات داخل الدوار أو مثبتة على سطحه. يحتوي الستاتور على طيات تنتج التوتر أثناء قطع خطوط التدفق المغناطيسي.
- نطاقات السرعة - الأكثر فعالية عند السرعات المتوسطة إلى العالية اعتمادًا على عدد القطب. يمكن أيضًا تصميمها لدورات أقل في الدقيقة باستخدام المزيد من القطب / المغناطيس.
- تنظيم الحمل - يختلف الإخراج قليلا مع الحمل لأن قوة المجال ثابتة. قد يتطلب تنظيم الجهد جهاز تحكم خارجي.
- الحجم - الطاقة المخرجة تعتمد على حجم المغناطيس، حجم الفتحة الهوائية، قطرات الدوار / الستاتور وتصميم عدد القطب / الشكل.
- التكلفة - مغناطيسات الأرض النادرة تزيد من تكلفة المواد ولكن حزم PMG يمكن أن تكون 30-50٪ أرخص من وحدات الدوار الجرح المماثلة بسبب البساطة.
تصنيف مولد المغناطيس الدائم:
يمكن تصنيف مولدات المغناطيس الدائم (PMGs) بناءً على عوامل مختلفة ، مثل نوع المغناطيس والتطبيق وعدد المراحل وتصنيف الطاقة.هنا بعض التصنيفات الشائعة لمولدات المغناطيس الدائم:
بناءً على نوع المغناطيس: a. مغناطيس الفيرريت PMG: تستخدم هذه المولدات مغناطيسات الفيرريت ، والتي هي أرخص تكلفة ولديها قوة مغناطيسية أقل من مغناطيسات الأراضي النادرة.هذه المولدات تستخدم مغناطيسات النيوديميوم أو الساماريوم الكوبالت، والتي هي أكثر تكلفة ولكن لديها قوة مغناطيسية أعلى من مغناطيسات الفيرريت.
بناءً على التطبيق: أ. PMG توربينات الرياح: تم تصميم هذه المولدات لاستخدامها في توربينات الرياح وتستخدم عادة في تطبيقات صغيرة الحجم أو خارج الشبكة.تم تصميم هذه المولدات لاستخدامها في محطات توليد الكهرباء المائية وتستخدم عادة في تطبيقات واسعة النطاق.
بناءً على عدد المراحل: a. PMG أحادي المرحلة: هذه المولدات لديها مرحلة خروجا واحدة وتستخدم في تطبيقات طاقة منخفضة. b. PMG ثلاثي المراحل:هذه المولدات لديها ثلاث مراحل إخراج وتستخدم في تطبيقات عالية الطاقة.
بناءً على الطاقة القياسية: a. PMG ذات الطاقة المنخفضة: هذه المولدات لديها طاقة القياسية تصل إلى بضعة كيلوواط وتستخدم في تطبيقات صغيرة النطاق.هذه المولدات لديها قدرة تصنيفية من عدة ميغاواط وتستخدم في تطبيقات واسعة النطاق، مثل توربينات الرياح ومحطات الطاقة الكهرومائية.
هذه بعض التصنيفات الشائعة لمولدات المغناطيس الدائم ، ولكن قد تكون هناك طرق أخرى لتصنيفها بناءً على معايير محددة.
