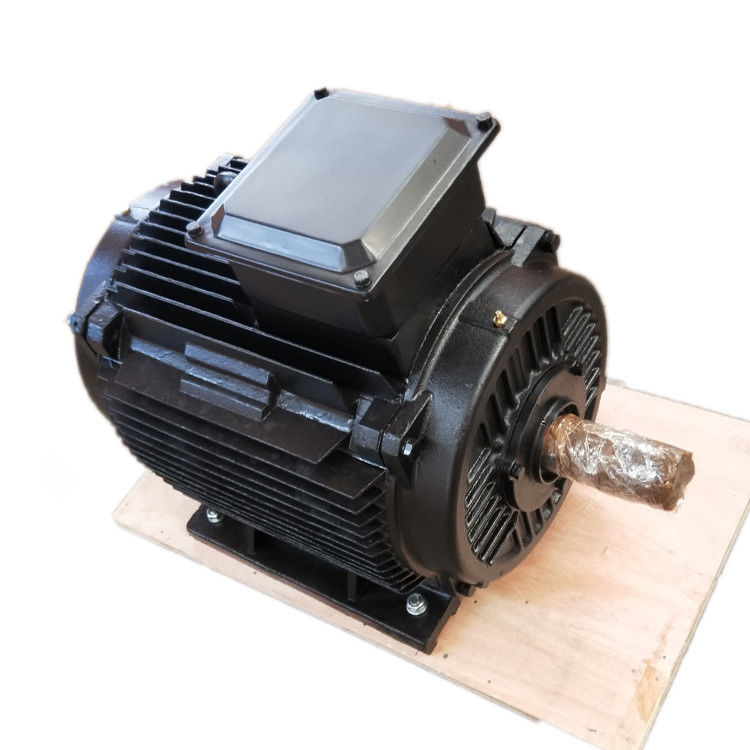

منخفضة الضوضاء المغناطيس الدائم مولد التيار المتردد 200kw 250rpm 400V 50HZ

Enneng 200kw 250rpm 400V 50HZ منخفض الضوضاء مولد مغناطيسي دائم

رسم المنتج

المقياس التقني

صور مفصلة

ما هو مولد المغناطيس الدائم؟

مولد المغناطيس الدائم هو جهاز يحول الطاقة الميكانيكية إلى طاقة كهربائية.في هذا الجهاز ، تم استبدال اللفات الدوارة بمغناطيس دائم.تُستخدم مولدات المغناطيس الدائم في الغالب في التطبيقات الصناعية مثل التوربينات والمحركات لإنتاج الطاقة الكهربائية التجارية ، ومولد المغناطيس الدائم هو مصدر بديل للطاقة وله فوائد متعددة تجعله جهازًا رائعًا لمجموعة متنوعة من التطبيقات السكنية والتجارية والصناعية .

الهيكل

يتكون مولد المغناطيس الدائم بشكل أساسي من الدوار والغطاء الطرفي والجزء الثابت.هيكل الجزء الثابت مشابه جدًا لهيكل المولد العادي.يتمثل الاختلاف الأكبر بين هيكل الدوار والمولد في وجود جودة عالية وفقًا لموضع المغناطيس الدائم على الدوار ، عادةً ما يتم تقسيم مولد المغناطيس الدائم إلى هيكل دوار السطح وهيكل دوار مدمج .

مبدأ العمل

يستخدم مولد المغناطيس الدائم مبدأ الحث الكهرومغناطيسي حيث يقطع السلك خط المجال المغناطيسي لتحفيز جهد كهربائي ويحول الطاقة الميكانيكية للمحرك الرئيسي إلى خرج طاقة كهربائية.يتكون من جزأين ، الجزء الثابت والدوار.الجزء الثابت هو المحرك الذي يولد الكهرباء والدوار هو القطب المغناطيسي.يتكون الجزء الثابت من قلب حديد المحرك ، وملف ثلاثي الأطوار يتم تفريغه بشكل موحد ، وقاعدة الماكينة ، وغطاء طرفي.

عادة ما يكون الجزء المتحرك من نوع القطب المخفي ، والذي يتألف من ملف مثير ، قلب ورمح حديدي ، حلقة حماية ، حلقة مركزية ، وما إلى ذلك.

يتم تغذية ملف الإثارة للدوار بتيار مستمر لتوليد مجال مغناطيسي قريب من التوزيع الجيبي (يسمى المجال المغناطيسي الدوار) ، ويتقاطع تدفق الإثارة الفعال مع ملف المحرك الثابت.عندما يدور الدوار ، يدور الحقل المغناطيسي للدور معًا.في كل مرة يتم إجراء ثورة ، تقطع خطوط القوة المغناطيسية كل ملف طور للجزء الثابت بالتتابع ، ويتم إحداث جهد تيار متردد ثلاثي الطور في لف الجزء الثابت ثلاثي الطور.

عندما يتم تشغيل مولد pm بحمل متماثل ، يتم توليف تيار المحرك ثلاثي الأطوار لتوليد مجال مغناطيسي دوار بسرعة متزامنة.يتفاعل حقلا الجزء الثابت والدوار لتوليد عزم دوران الكبح.يتغلب العزم الميكانيكي المدخل من التوربين على عزم الكبح ويعمل.

ميزات ومزايا مولد توربينات الرياح المغناطيسية الدائمة:

1. يعتمد دوار مولد المغناطيس الدائم فولاذ مغناطيسي دائم نادر الأرض ، بدون إثارة خارجية ، بدون فرشاة كربون ، لا شرارات ، لا يوجد ملف إثارة ، قوة دوران محرك عالية ، لا يوجد صندوق تحكم في الإثارة ، كفاءة عالية للمولد ، هيكل مدمج ، وموثوقية عالية.يتم تقليل نسبة الحجم إلى الوزن لمولد الإثارة الكهربائية بنفس المعلمات بنسبة 30 ٪ ، مما يقلل من تكلفة البناء.

2. يمكن للمولد أن يحقق سرعة منخفضة ، مما يلغي الحاجة إلى بكرات علبة التروس ، إلخ. يقوم التوربين الهيدروليكي بتوجيه المولد مباشرة لتحسين كفاءة النظام.يمكن للمولد إخراج تردد طاقة 50 هرتز بسرعة منخفضة.مع العاكس المتصل بالشبكة ، يمكن تحرير التوربين.في موسم الجفاف ، يعمل المولد بسرعة منخفضة ويزود الشبكة بالطاقة من خلال العاكس ؛خلال موسم الأمطار الصيفي ، يمكن للتوربين أن يأكل المزيد من الماء ، ويعمل المولد بسرعة عالية ، مما يمكن أن يولد المزيد من الكهرباء.يعمل المولد بكفاءة عبر نطاق السرعة.

3. مستوى الحماية: IP54 ، لمنع دخول الماء والطين والغبار إلى داخل المحرك ، وله عمر خدمة طويل.إنها مناسبة بشكل خاص للاحتياجات الميدانية.يستخدم على نطاق واسع في طاقة الرياح والطاقة الكهرومائية وطاقة المحيطات ومناسبات توليد الطاقة الجديدة الأخرى.

4. المحرك مبرد بالهواء أو بالماء ، ودرجة الحرارة منخفضة.يعتمد المحرك على محامل مستوردة تحتوي على زيت ، وهي خالية من الصيانة ، وموثوقية عالية ، ولها عمر خدمة طويل.يمكن تغيير جهد المحرك والسرعة والطاقة والمعلمات الأخرى وفقًا للاحتياجات ، ويمكن تحويل المولد إلى نوع أفقي أو عمودي.يمكن أن تستخدم تمديد عمود المحور ، وامتداد العمود المزدوج ، وإخراج توقف الواجهة الأمامية ، وما إلى ذلك ، ويمكن معالجتها بثلاث وسائل منع.توربينات الرياح ذات المغناطيس الدائم عبارة عن معدات كهربائية تحول طاقة الرياح إلى عمل ميكانيكي ، مما يدفع الدوار إلى الدوران ، وأخيراً ينتج التيار المتردد.تتكون توربينات الرياح عمومًا من توربينات الرياح ، والمولدات (بما في ذلك الأجهزة) ، ومنظمات الاتجاه (زعانف الذيل) ، والأبراج ، وآليات تحديد السرعة ، وأجهزة تخزين الطاقة.مبدأ عمل توربينات الرياح بسيط نسبيًا.عجلة الرياح تدور تحت تأثير الريح.إنه يحول الطاقة الحركية للرياح إلى طاقة ميكانيكية لعمود عجلة الرياح.يدور المولد ويولد الكهرباء تحت قيادة عمود عجلة الرياح.

2. توفر المولدات المتغيرة السرعة حلاً للصناعة المائية.

زيادة الكفاءة من تكنولوجيا السرعة المتغيرة يمكن أن تجعل العديد من المواقع المائية الصغيرة ذات جدوى اقتصادية للتطوير.

فوائد مولدات المغناطيس الدائم على المولدات الحثية:

1. مصدر طاقة مجاني

تنتج مولدات المغناطيس الدائم الكهرباء باستخدام المغناطيسية الخاصة بها.لذلك ، لا تحتاج إلى دفع فواتير كهرباء عالية ، ويتم توفير ميزانية كبيرة.إلى جانب ذلك ، لا تحتاج هذه الأجهزة إلى أي موارد أخرى ، وهي صديقة للبيئة تمامًا.



2. موثوقة انتاج الطاقة

لا تحتاج مولدات المغناطيس الدائم إلى أي بيئات تشغيل خاصة.وبالتالي ، يمكنهم تقديم أداء موثوق به مقارنة بمحركات توربينات الرياح.بالإضافة إلى ذلك ، لا تعاني مولدات المغناطيس الدائم من فقدان الطاقة ، بينما تفقد المولدات الحثية عادة 20-30٪ من الطاقة.بالإضافة إلى ذلك ، لا توجد ارتفاعات في درجة الحرارة في الآلات المغناطيسية ، وبالتالي يمكن إطالة عمر المحامل.



3. رسوم صيانة منخفضة

نظرًا للميزات المذكورة أعلاه ، لا تحتاج إلى إنفاق الكثير من المال والوقت على صيانة مولدات المغناطيس الدائم.وليس لديهم حلقات منزلقة وفرشاة ، من المفترض أن يتم فحصها على فترات منتظمة.



4. التوافق

يمكن استخدام مولدات المغناطيس الدائم مع التوربينات والتوربينات المائية.
