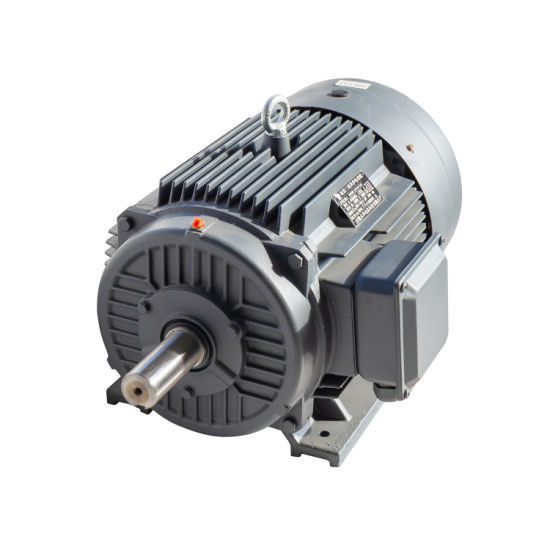

محرك المغناطيس الدائم المبرد بالسائل

لماذا تختار محركات الماجستير الدائم؟

توفر محركات المغناطيس الدائم AC (PMAC) العديد من المزايا على أنواع أخرى من المحركات ، بما في ذلك:

الكفاءة العالية: محركات PMAC عالية الكفاءة بسبب غياب خسائر النحاس في الدوار وخسائر التلف منخفضة. يمكنها تحقيق كفاءات تصل إلى 97٪ ،مما يؤدي إلى وفورات كبيرة في استخدام الطاقة.

كثافة طاقة عالية: محركات PMAC لديها كثافة طاقة أعلى مقارنة بأنواع المحركات الأخرى ، مما يعني أنها يمكن أن تنتج المزيد من الطاقة لكل وحدة من الحجم والوزن.هذا يجعلها مثالية للتطبيقات حيث المساحة محدودة.

كثافة عزم دوران عالية: محركات PMAC لديها كثافة عزم دوران عالية ، مما يعني أنها يمكن أن تنتج عزم دوران أكثر لكل وحدة من الحجم والوزن. وهذا يجعلها مثالية للتطبيقات التي تتطلب عزم دوران كبير.

صيانة أقل: نظرًا لأن محركات PMAC لا تحتوي على فرشاة ، فإنها تتطلب صيانة أقل ولديها عمر أطول من أنواع المحركات الأخرى.

تحسين التحكم: محركات PMAC لديها تحكم أفضل في السرعة والدوران مقارنة بنوع المحركات الأخرى ، مما يجعلها مثالية للتطبيقات التي تتطلب تحكمًا دقيقًا.

صديقة للبيئة: محركات PMAC أكثر صديقة للبيئة من أنواع المحركات الأخرى لأنها تستخدم معادن الأرض النادرة ،والتي هي أسهل لإعادة تدوير وتنتج أقل نفايات مقارنة مع أنواع المحركات الأخرى.

بشكل عام ، فإن مزايا محركات PMAC تجعلها خيارًا ممتازًا لمجموعة واسعة من التطبيقات ، بما في ذلك المركبات الكهربائية والآلات الصناعية وأنظمة الطاقة المتجددة.

التطبيق:

محرك المغناطيس الدائم المبرد بالسائل هو نوع من المحركات الكهربائية الذي يستخدم المغناطيسات الدائمة في الدوار مع دمج نظام تبريد سائل لضمان درجات حرارة تشغيل مثالية.يقدم هذا التصميم العديد من المزايا، بما في ذلك كثافة طاقة أعلى، وأداء ثابت، وملاءمة لمختلف الصناعات والتطبيقات.

محركات متزامنة ذات مغناطيس دائم مع مغناطيسات داخلية: أقصى كفاءة في استخدام الطاقة

المحرك المتزامن المغناطيسي الدائم مع المغناطيسات الداخلية (IPMSM) هو المحرك المثالي لتطبيقات الجر حيث لا يحدث أقصى عزم دوران عند أقصى سرعة.يستخدم هذا النوع من المحركات في التطبيقات التي تتطلب ديناميكية عالية وقدرة الإفراط. وهو أيضا الخيار المثالي إذا كنت ترغب في تشغيل المروحة أو المضخات في نطاق IE4 و IE5. يتم عادة استرداد تكاليف الشراء العالية من خلال توفير الطاقة على مدى وقت التشغيل،بشرط أن تشغلها مع محرك التردد المتغير الصحيح.

محركات التردد المتغيرة لدينا تستخدم استراتيجية التحكم المتكاملة على أساس MTPA (حد أقصى للدوران لكل آمبر).هذا يسمح لك تشغيل المغناطيس الدائم المحركات المزامنة مع أقصى كفاءة في استخدام الطاقةالحمل الزائد من 200 ٪، عزم التشغيل الممتاز، ومدى التحكم في سرعة تمتد أيضا تسمح لك لاستغلال كامل من تصنيف المحرك.من أجل استعادة التكاليف بسرعة وعمليات الرقابة الأكثر كفاءة.

محركات متزامنة ذات مغناطيس دائم مع مغناطيسات خارجية لتطبيقات الخدمة الكلاسيكية

المحركات المزامنة المغناطيس الدائم مع المغناطيسات الخارجية (SPMSM) هي المحركات المثالية عندما تحتاج إلى زيادة في الحمل والسرعة السريعة، على سبيل المثال في تطبيقات الخدمة الكلاسيكية.التصميم المطول يؤدي أيضا إلى انخفاض الكتلة الثابتة ويمكن تثبيتها بشكل مثاليومع ذلك، فإن أحد عيوب النظام المكون من SPMSM ودفع التردد المتغير هو التكاليف المرتبطة به، حيث غالبا ما تستخدم تكنولوجيا القابس باهظة الثمن ومصممين عالية الجودة.

الاستشعار الذاتي مقابل تشغيل الحلقة المغلقة

تتيح التطورات الأخيرة في تكنولوجيا المحركات محركات التيار المتردد القياسية لـ "الاكتشاف الذاتي" وتتبع موقع مغناطيس المحرك. يستخدم نظام الحلقة المغلقة عادة قناة النبض z لتحسين الأداء.من خلال روتينات معينة، المحرك يعرف الموقع الدقيق لمغناطيس المحرك من خلال تتبع قنوات A / B وتصحيح الأخطاء مع قناة z.معرفة الموقع الدقيق للمغناطيس يسمح لإنتاج عزم دوران مثالي مما يؤدي إلى كفاءة مثالية.

هيكل محرك PM

ضعف تدفق / تكثيف محركات PM

يتم توليد التدفق في محرك المغناطيس الدائم بواسطة المغناطيسات. يتبع مجال التدفق مسارًا معينًا ، والذي يمكن تعزيزه أو معارضته.تعزيز أو تكثيف مجال التدفق سوف تسمح للمحرك لزيادة مؤقتة إنتاج عزم الدوران. معارضة مجال التدفق سوف تدمر المجال المغناطيسي الحالي للمحرك. الحقل المغناطيسي المحدودة سوف تحد من إنتاج عزم الدوران، ولكن تقلل من الجهد العكسي-EMF.انخفاض الجهد الخلفي EMF يحرر الجهد لدفع المحرك للعمل في سرعات الخروج أعلىكلا النوعين من العمليات تتطلب تيار محرك إضافي. اتجاه تيار المحرك عبر المحور d، المقدمة من قبل جهاز تحكم المحرك، يحدد التأثير المرغوب فيه.
