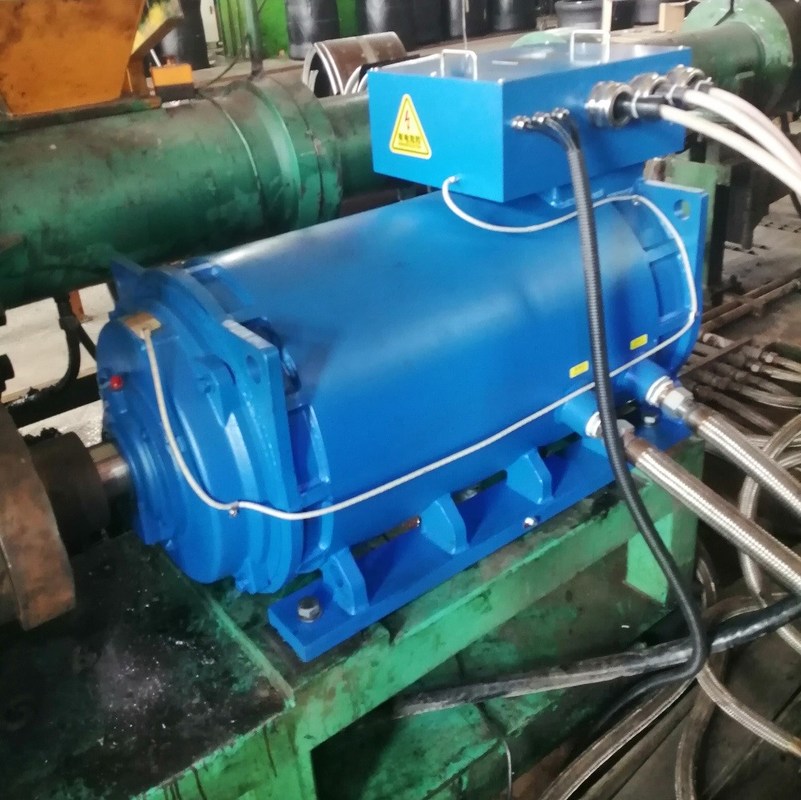

ثلاث مراحل محرك مغناطيسي دائم بدون تروس 185kw 1500 دورة في الدقيقة محرك كهربائي

لماذا تختار محركات التيار المتردد ذات المغناطيس الدائم؟

توفر محركات التيار المتردد ذات المغناطيس الدائم (PMAC) العديد من المزايا مقارنة بأنواع المحركات الأخرى ، بما في ذلك:

كفاءة عالية: تتميز محركات PMAC بكفاءة عالية نظرًا لعدم وجود خسائر في النحاس الدوار وتقليل خسائر اللف.يمكنهم تحقيق كفاءات تصل إلى 97٪ ، مما يؤدي إلى توفير كبير في الطاقة.

كثافة الطاقة العالية: تتميز محركات PMAC بكثافة طاقة أعلى مقارنة بأنواع المحركات الأخرى ، مما يعني أنها يمكن أن تنتج طاقة أكبر لكل وحدة حجم ووزن.هذا يجعلها مثالية للتطبيقات حيث تكون المساحة محدودة.

كثافة عزم دوران عالية: تتميز محركات PMAC بكثافة عزم دوران عالية ، مما يعني أنها يمكن أن تنتج المزيد من عزم الدوران لكل وحدة حجم ووزن.هذا يجعلها مثالية للتطبيقات التي تتطلب عزم دوران عالي.

انخفاض الصيانة: نظرًا لأن محركات PMAC لا تحتوي على فرش ، فإنها تتطلب صيانة أقل ولها عمر أطول من أنواع المحركات الأخرى.

تحكم محسّن: تتمتع محركات PMAC بتحكم أفضل في السرعة وعزم الدوران مقارنةً بأنواع المحركات الأخرى ، مما يجعلها مثالية للتطبيقات التي تتطلب تحكمًا دقيقًا.

صديقة للبيئة: تعد محركات PMAC صديقة للبيئة أكثر من أنواع المحركات الأخرى لأنها تستخدم معادن أرضية نادرة ، والتي يسهل إعادة تدويرها وتنتج نفايات أقل مقارنة بأنواع المحركات الأخرى.

بشكل عام ، فإن مزايا محركات PMAC تجعلها خيارًا ممتازًا لمجموعة واسعة من التطبيقات ، بما في ذلك السيارات الكهربائية والآلات الصناعية وأنظمة الطاقة المتجددة.

تحتوي محركات التيار المتردد ذات المغناطيس الدائم (PMAC) على مجموعة واسعة من التطبيقات بما في ذلك:

الآلات الصناعية: تُستخدم محركات PMAC في مجموعة متنوعة من تطبيقات الآلات الصناعية ، مثل المضخات والضواغط والمراوح وأدوات الآلات.إنها توفر كفاءة عالية وكثافة طاقة عالية وتحكم دقيق ، مما يجعلها مثالية لهذه التطبيقات.

الروبوتات: تُستخدم محركات PMAC في تطبيقات الروبوتات والأتمتة ، حيث توفر كثافة عزم دوران عالية وتحكمًا دقيقًا وكفاءة عالية.غالبًا ما تستخدم في الأذرع الروبوتية والمقابض وأنظمة التحكم في الحركة الأخرى.

أنظمة HVAC: تُستخدم محركات PMAC في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) ، حيث توفر كفاءة عالية وتحكمًا دقيقًا ومستويات ضوضاء منخفضة.غالبًا ما تستخدم في المراوح والمضخات في هذه الأنظمة.

أنظمة الطاقة المتجددة: تُستخدم محركات PMAC في أنظمة الطاقة المتجددة ، مثل توربينات الرياح وأجهزة تعقب الطاقة الشمسية ، حيث توفر كفاءة عالية وكثافة طاقة عالية وتحكمًا دقيقًا.غالبًا ما يتم استخدامها في المولدات وأنظمة التتبع في هذه الأنظمة.

المعدات الطبية: تُستخدم محركات PMAC في المعدات الطبية ، مثل أجهزة التصوير بالرنين المغناطيسي ، حيث توفر كثافة عزم دوران عالية ، وتحكمًا دقيقًا ، ومستويات ضوضاء منخفضة.غالبًا ما تستخدم في المحركات التي تقود الأجزاء المتحركة في هذه الآلات.

محركات متزامنة ذات مغناطيس دائم مع مغناطيس داخلي: أقصى كفاءة للطاقة

المحرك المتزامن ذو المغناطيس الدائم مع المغناطيسات الداخلية (IPMSM) هو المحرك المثالي لتطبيقات الجر حيث لا يحدث أقصى عزم دوران بأقصى سرعة.يستخدم هذا النوع من المحركات في التطبيقات التي تتطلب ديناميكيات عالية وقدرة تحميل زائدة.وهو أيضًا الخيار الأمثل إذا كنت ترغب في تشغيل مراوح أو مضخات في نطاق IE4 و IE5.عادةً ما يتم تعويض تكاليف الشراء المرتفعة من خلال توفير الطاقة على مدار وقت التشغيل ، بشرط أن تقوم بتشغيله باستخدام محرك التردد المتغير الصحيح.

تستخدم محركات التردد المتغيرة المُثبَّتة بمحرك إستراتيجية تحكم متكاملة تعتمد على MTPA (أقصى عزم دوران لكل أمبير).يتيح لك ذلك تشغيل المحركات المتزامنة ذات المغناطيس الدائم بأقصى قدر من الكفاءة في استخدام الطاقة.يسمح لك الحمل الزائد بنسبة 200 ٪ وعزم الدوران الممتاز في البداية ونطاق التحكم في السرعة الممتد باستغلال تصنيف المحرك بشكل كامل.لاسترداد سريع للتكاليف وأكثر عمليات التحكم كفاءة.

محركات متزامنة ذات مغناطيس دائم مع مغناطيس خارجي لتطبيقات المؤازرة الكلاسيكية

تعد المحركات المتزامنة ذات المغناطيس الدائم مع المغناطيسات الخارجية (SPMSM) محركات مثالية عندما تحتاج إلى أحمال زائدة عالية وتسريع سريع ، على سبيل المثال في تطبيقات المؤازرة الكلاسيكية.ينتج عن التصميم الممدود أيضًا قصور كتلة منخفض ويمكن تثبيته على النحو الأمثل.ومع ذلك ، فإن أحد عيوب النظام الذي يتكون من SPMSM ومحرك التردد المتغير هو التكاليف المرتبطة به ، حيث غالبًا ما يتم استخدام تقنية التوصيل باهظة الثمن والتشفير عالي الجودة.

الاستشعار الذاتي مقابل عملية الحلقة المغلقة

تتيح التطورات الحديثة في تقنية القيادة لمحركات التيار المتردد القياسية "الاكتشاف الذاتي" وتتبع موضع مغناطيس المحرك.عادةً ما يستخدم نظام الحلقة المغلقة قناة z-pulse لتحسين الأداء.من خلال إجراءات معينة ، يعرف محرك الأقراص الموضع الدقيق لمغناطيس المحرك عن طريق تتبع قنوات A / B وتصحيح الأخطاء في القناة z.إن معرفة الموضع الدقيق للمغناطيس يسمح بإنتاج عزم الدوران الأمثل مما يؤدي إلى الكفاءة المثلى.

إضعاف / تكثيف الجريان لمحركات الجسيمات الدقيقة

يتم إنشاء التدفق في محرك مغناطيسي دائم بواسطة المغناطيس.يتبع مجال التدفق مسارًا معينًا يمكن تعزيزه أو معارضته.سيسمح تعزيز مجال التدفق أو تكثيفه للمحرك بزيادة إنتاج عزم الدوران مؤقتًا.ستؤدي معارضة مجال التدفق إلى إبطال المجال المغناطيسي الحالي للمحرك.سيحد مجال المغناطيس المنخفض من إنتاج عزم الدوران ، ولكنه يقلل من جهد التيار الكهربي الخلفي.يعمل الجهد الكهربي الخلفي المنخفض على تحرير الجهد لدفع المحرك للعمل بسرعات خرج أعلى.يتطلب كلا النوعين من العمليات تيارًا إضافيًا للمحرك.يحدد اتجاه تيار المحرك عبر المحور d ، الذي توفره وحدة التحكم في المحرك ، التأثير المطلوب.

مزايا محركات المغناطيس الدائم النادرة الأرضية

كفاءة عالية:ينخفض ​​منحنى الكفاءة للمحرك غير المتزامن بشكل عام بشكل أسرع تحت 60٪ من الحمل المقنن ، وتكون الكفاءة منخفضة جدًا عند التحميل الخفيف.منحنى الكفاءة لمحرك المغناطيس الدائم الأرضي النادر مرتفع ومسطح ، ويقع في منطقة عالية الكفاءة عند 20٪ ~ 120٪ من الحمل المقنن.

عامل الطاقة العالية:تقترب القيمة المقاسة لعامل القدرة للمحرك المتزامن ذو المغناطيس الدائم الأرضي النادر من القيمة الحدية 1.0.منحنى عامل القدرة مرتفع ومسطح مثل منحنى الكفاءة.عامل الطاقة مرتفع.تعويض القدرة التفاعلية للجهد المنخفض غير مطلوب وقدرة نظام توزيع الطاقة مستخدمة بالكامل.

تيار الجزء الثابت صغير:لا يحتوي الجزء المتحرك على تيار إثارة ، ويتم تقليل القدرة التفاعلية ، ويتم تقليل تيار الجزء الثابت بشكل كبير.بالمقارنة مع المحرك غير المتزامن بنفس السعة ، يمكن تقليل قيمة التيار الثابت بنسبة 30٪ إلى 50٪.في الوقت نفسه ، نظرًا لتقليل تيار الجزء الثابت بشكل كبير ، يتم تقليل ارتفاع درجة حرارة المحرك ، ويتم تمديد شحم المحمل وعمر المحمل.

عزم دوران عالٍ عند الخروج من الخطوة وعزم دوران سحب:تتميز المحركات المتزامنة ذات المغناطيس الدائم النادرة بعزم دوران أعلى وعزم سحب أعلى ، مما يجعل المحرك يتمتع بقدرة تحميل أعلى ويمكن سحبه بسلاسة في التزامن.

عيوب محركات المغناطيس الدائم النادرة الأرضية

التكلفة العالية: بالمقارنة مع المحرك غير المتزامن من نفس المواصفات ، تكون فجوة الهواء بين الجزء الثابت والدوار أصغر ، ودقة معالجة كل مكون عالية ؛هيكل الدوار أكثر تعقيدًا وسعر المواد الفولاذية المغناطيسية الأرضية النادرة مرتفع ؛لذلك ، فإن تكلفة تصنيع المحرك عالية ، وهو أمر شائع بالنسبة للمحركات غير المتزامنة حوالي مرتين.

تأثير كبير عند بدء تشغيل الطاقة الكاملة:عند البدء بالضغط الكامل ، يمكن رسم السرعة المتزامنة في وقت قصير جدًا.الصدمة الميكانيكية كبيرة.تيار البدء هو أكثر من 10 أضعاف التيار المقدر.التأثير على نظام إمداد الطاقة كبير ، ويتطلب سعة كبيرة لنظام إمداد الطاقة.

من السهل إزالة المغناطيس من الفولاذ ذي الأرض النادرة:عندما تتعرض مادة المغناطيس الدائم للاهتزاز ودرجة الحرارة العالية والتيار الزائد ، فقد تنخفض نفاذية المغناطيس أو تحدث ظاهرة إزالة المغناطيس ، مما يقلل من أداء محرك المغناطيس الدائم.
