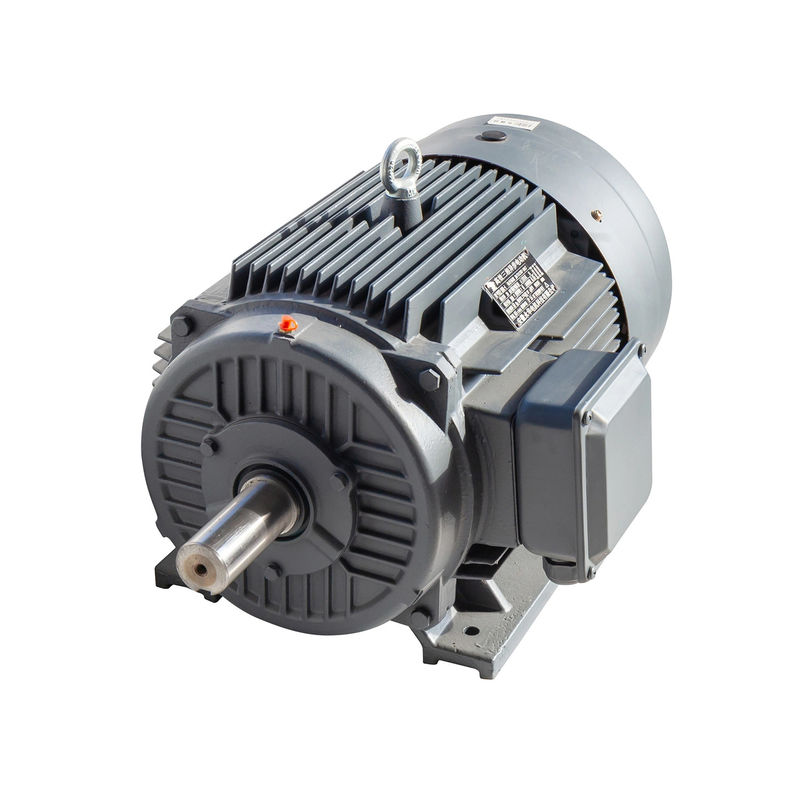

4 أقطاب جيرلس الدائم المغناطيس موتور الصين الصانع

مبدأ العمل

مبدأ عمل المحرك المتزامن المغناطيسي الدائم مشابه للمحرك المتزامن. يعتمد على المجال المغناطيسي الدوار الذي يولد قوة الكهربائية الحركية بسرعة متزامنة.عندما يتم تشغيل التلف الستاتور عن طريق إعطاء إمدادات 3 مراحل، يتم إنشاء مجال مغناطيسي دوار بين فجوات الهواء.

هذا ينتج الدوران عندما يحافظ قطب مجال الدوار على المجال المغناطيسي المتناوب بسرعة متزامنة ويتناوب الدوار باستمرار.من الضروري توفير مصدر طاقة متغير التردد.

لماذا تختار محركات الماجستير الدائم؟

توفر محركات المغناطيس الدائم AC (PMAC) العديد من المزايا على أنواع أخرى من المحركات ، بما في ذلك:

كفاءة عالية: محركات PMAC عالية الكفاءة بسبب غياب خسائر النحاس في الدوار وخسائر التلف منخفضة. يمكنها تحقيق كفاءة تصل إلى 97٪ ،مما يؤدي إلى وفورات كبيرة في استخدام الطاقة.

كثافة طاقة عالية: محركات PMAC لديها كثافة طاقة أعلى مقارنة بأنواع المحركات الأخرى ، مما يعني أنها يمكن أن تنتج المزيد من الطاقة لكل وحدة من الحجم والوزن.هذا يجعلها مثالية للتطبيقات حيث المساحة محدودة.

كثافة عزم دوران عالية: محركات PMAC لديها كثافة عزم دوران عالية ، مما يعني أنها يمكن أن تنتج عزم دوران أكثر لكل وحدة من الحجم والوزن. وهذا يجعلها مثالية للتطبيقات التي تتطلب عزم دوران كبير.

صيانة أقل: نظرًا لأن محركات PMAC لا تحتوي على فرشاة ، فإنها تتطلب صيانة أقل ولديها عمر أطول من أنواع المحركات الأخرى.

تحسين التحكم: محركات PMAC لديها تحكم أفضل في السرعة والدوران مقارنة بنوع المحركات الأخرى ، مما يجعلها مثالية للتطبيقات التي تتطلب تحكمًا دقيقًا.

صديقة للبيئة: محركات PMAC أكثر صديقة للبيئة من أنواع المحركات الأخرى لأنها تستخدم معادن الأرض النادرة ،والتي هي أسهل لإعادة تدوير وتنتج أقل نفايات مقارنة مع أنواع المحركات الأخرى.

بشكل عام ، فإن مزايا محركات PMAC تجعلها خيارًا ممتازًا لمجموعة واسعة من التطبيقات ، بما في ذلك المركبات الكهربائية والآلات الصناعية وأنظمة الطاقة المتجددة.

المحركات ذات المغناطيس الدائم AC (PMAC) لديها مجموعة واسعة من التطبيقات بما في ذلك:

الآلات الصناعية: تستخدم محركات PMAC في مجموعة متنوعة من تطبيقات الآلات الصناعية ، مثل المضخات والضاغطات والمروحة وأدوات الآلات. وهي توفر كفاءة عالية وكثافة طاقة عالية ،والتحكم الدقيق، مما يجعلها مثالية لهذه التطبيقات.

الروبوتات: تستخدم محركات PMAC في تطبيقات الروبوتات والأتمتة ، حيث توفر كثافة عزم دوران عالية ، والتحكم الدقيق ، وكفاءة عالية. غالبًا ما تستخدم في الذراعين الروبوتية ، والمقبضات ،وأنظمة التحكم في الحركة الأخرى.

أنظمة HVAC: تستخدم محركات PMAC في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) ، حيث توفر كفاءة عالية والتحكم الدقيق وانخفاض مستويات الضوضاء.غالبا ما تستخدم في المروحة والمضخات في هذه الأنظمة.

أنظمة الطاقة المتجددة: تستخدم محركات PMAC في أنظمة الطاقة المتجددة ، مثل توربينات الرياح ومراقبي الطاقة الشمسية ، حيث توفر كفاءة عالية وكثافة طاقة عالية والتحكم الدقيق.غالبا ما تستخدم في المولدات وأنظمة التتبع في هذه الأنظمة.

المعدات الطبية: تستخدم محركات PMAC في المعدات الطبية ، مثل آلات التصوير بالرنين المغناطيسي ، حيث توفر كثافة عزم عالية والتحكم الدقيق ومستويات ضوضاء منخفضة.غالبا ما تستخدم في المحركات التي تدفع الأجزاء المتحركة في هذه الآلات.

SPM مقابل IPM

يمكن فصل محرك PM إلى فئتين رئيسيتين: محركات المغناطيس الدائم السطحي (SPM) ومحركات المغناطيس الدائم الداخلي (IPM). لا يحتوي أي من أنواع تصميم المحرك على قضبان الدوار.كلا النوعين توليد التدفق المغناطيسي من قبل المغناطيس الدائم المثبتة على أو داخل الدوار.

محركات SPM لديها مغناطيسات مثبتة على الخارج من سطح الدوار. بسبب هذا التثبيت الميكانيكي ، تكون قوتها الميكانيكية أضعف من محركات IPM.القوة الميكانيكية الضعيفة تحد من الحد الأقصى للسرعة الميكانيكية الآمنة للمحركوبالإضافة إلى ذلك، هذه المحركات تظهر مخرج مغناطيسي محدود جدا (Ld ≈ Lq).

قيم الحثية المقاسة في أطراف الدوار متسقة بغض النظر عن موقع الدوار. بسبب نسبة الارتفاع القريبة من الوحدة ، تعتمد تصاميم محركات SPM بشكل كبير ، إن لم يكن بالكامل ، على:على مكون العزم المغناطيسي لإنتاج عزم.

محركات IPM لديها مغناطيس دائم مضمن في الدوار نفسه. على عكس نظرائها SPM، موقع المغناطيس الدائم يجعل محركات IPM قوية جدا ميكانيكيا،و مناسبة للعمل عند سرعات عالية جداًيتم تعريف هذه المحركات أيضًا بنسبة الارتفاع المقناطيسي العالية نسبيًا (Lq > Ld).محرك IPM لديه القدرة على توليد عزم الدوران من خلال الاستفادة من كل من مكونات عزم الدوران المغناطيسي والمتردد للمحرك.

الاستشعار الذاتي مقابل تشغيل الحلقة المغلقة

تتيح التقدم الأخير في تكنولوجيا المحركات محركات التيار المتردد القياسية لـ "الاكتشاف الذاتي" وتتبع موقع مغناطيس المحرك. يستخدم نظام الحلقة المغلقة عادة قناة النبض z لتحسين الأداء.من خلال روتينات معينة، المحرك يعرف الموقع الدقيق لمغناطيس المحرك من خلال تتبع قنوات A / B وتصحيح الأخطاء مع قناة z.معرفة الموقع الدقيق للمغناطيس يسمح لإنتاج عزم دوران مثالي مما يؤدي إلى كفاءة مثالية.

ضعف تدفق / تكثيف محركات PM

يتم توليد التدفق في محرك المغناطيس الدائم بواسطة المغناطيسات. يتبع مجال التدفق مسارًا معينًا ، والذي يمكن تعزيزه أو معارضته.تعزيز أو تكثيف مجال التدفق سوف تسمح للمحرك لزيادة مؤقتة إنتاج عزم الدوران. معارضة مجال التدفق سوف تمنع المجال المغناطيسي الحالي للمحرك. الحقل المغناطيسي المحدودة سوف تحد من إنتاج عزم الدوران، ولكن تقلل من الجهد العكسي-EMF.انخفاض الجهد الخلفي EMF يحرر الجهد لدفع المحرك للعمل في سرعات الخروج أعلىكلا النوعين من العمليات تتطلب تيار محرك إضافي. اتجاه تيار المحرك عبر المحور d، المقدمة من قبل جهاز تحكم المحرك، يحدد التأثير المرغوب فيه.

مزايا محركات المغناطيس الدائم للأراضي النادرة

كفاءة عالية:منحنى الكفاءة للمحرك غير المتزامن ينخفض بشكل عام بشكل أسرع تحت 60٪ من الحمل الاسمي ، والكفاءة منخفضة للغاية عند الحمل الخفيف.منحنى الكفاءة من محرك المغناطيس الدائم للأراضي النادرة مرتفع وسطح، وهي في منطقة الكفاءة العالية عند 20٪ ~ 120٪ من الحمل الاسمي.

عامل قوة عالية: القيمة المقاسة لعامل الطاقة للمحرك المزامن للمغناطيس الدائم للأراضي النادرة قريبة من القيمة الحدودية 1.0منحنى عامل الطاقة مرتفع ومستوي مثل منحنى الكفاءة. عامل الطاقة مرتفع.لا يتطلب تعويض طاقة التفاعل منخفضة الجهد ويستخدم قدرة نظام توزيع الطاقة بالكامل.

التيار القياسي صغيرالدوار ليس له تيار تحفيز، يتم تقليل الطاقة التفاعلية، ويتم تقليل تيار الستاتور بشكل ملحوظ. بالمقارنة مع المحرك غير متزامن من نفس السعة،يمكن تقليل قيمة تيار الستاتور بنسبة 30% إلى 50%في الوقت نفسه، لأن تيار الستاتور يتم تخفيضها إلى حد كبير، يتم تقليل ارتفاع درجة حرارة المحرك، ويتم تمديد الدهون والحامل.

عزم دوران خارج الخطوة العالي وعزم دوران السحب:المحركات المزامنة للأرض النادرة ذات المغناطيس الدائم لديها عزم دوران خارج الخطوة والعزم دوران السحب ، مما يجعل المحرك لديه قدرة حمولة أعلى ويمكن سحبها بسلاسة إلى التزامن.

الصلب المغناطيسي للأراضي النادرة سهل إزالة المغناطيسية:عندما يتم تعريض مادة المغناطيس الدائم لاهتزاز، درجة حرارة عالية، وتيار الإفراط في الحمل، يمكن أن تنخفض نفوذها المغناطيسي، أو تحدث ظاهرة إزالة المغناطيس،الذي يقلل من أداء محرك المغناطيس الدائم.
