تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ENNENG
إصدار الشهادات: CE
رقم الموديل: PMG
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: USD 1000-5000/set
تفاصيل التغليف: التعبئة صالحة للابحار
وقت التسليم: 15-120 يومًا
شروط الدفع: L / C ، T / T
القدرة على العرض: 20000 مجموعة / سنة
اسم: |
مصنع مولد كهربائي مغناطيسي دائم |
النوع الحالي: |
تيار متردد |
نطاق القوة: |
5-3000 كيلو واط |
درجة الحماية: |
IP54 IP55 |
لف المواد: |
100٪ نحاس |
طلب: |
توربينات الرياح ، التوربينات المائية |
تثبيت: |
IMB3 IMB5 IMB35 |
الجهد االكهربى: |
400 فولت |
تكرار: |
50 هرتز |
اسم: |
مصنع مولد كهربائي مغناطيسي دائم |
النوع الحالي: |
تيار متردد |
نطاق القوة: |
5-3000 كيلو واط |
درجة الحماية: |
IP54 IP55 |
لف المواد: |
100٪ نحاس |
طلب: |
توربينات الرياح ، التوربينات المائية |
تثبيت: |
IMB3 IMB5 IMB35 |
الجهد االكهربى: |
400 فولت |
تكرار: |
50 هرتز |

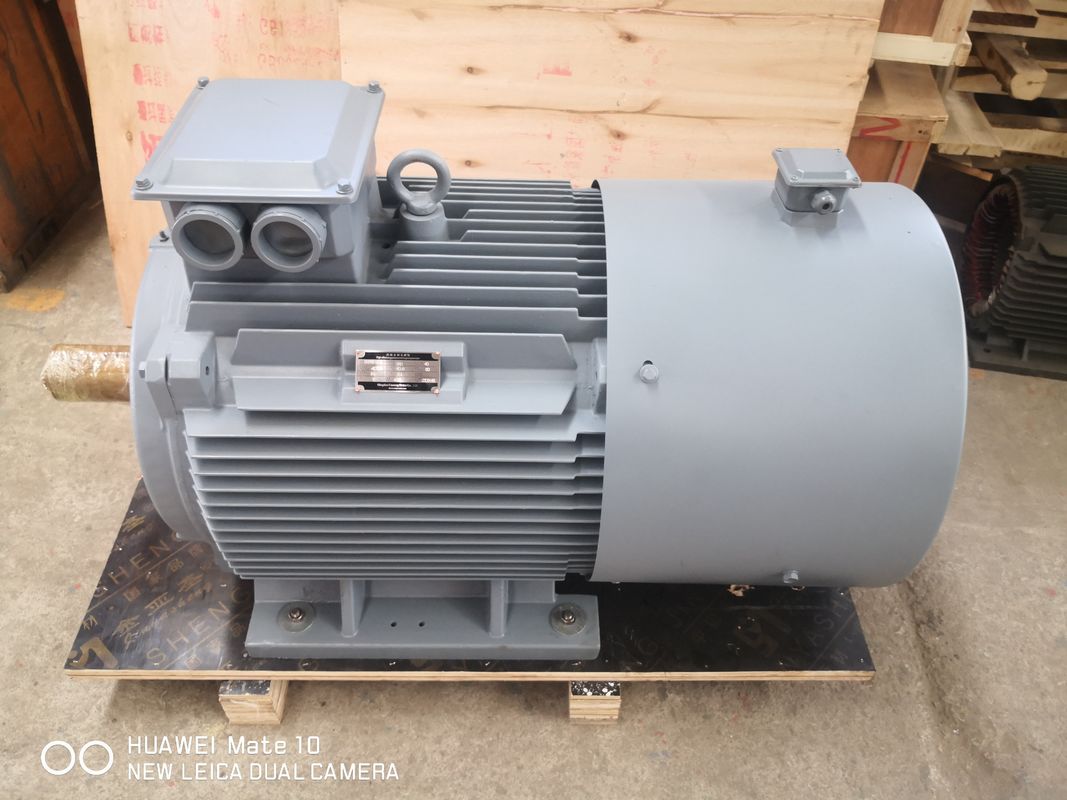

40kw 250rpm Hydro Turbine مصنع مولد كهربائي مغناطيسي دائم
رسم المنتج
المقياس التقني
|
القوة المصنفة
|
تصنيف سريع
|
الفولطية
|
تكرار
|
|
5 كيلو واط
|
20 دورة في الدقيقة ~ 1500 دورة في الدقيقة
|
48V ~ 690Vac
|
10 هرتز ~ 60 هرتز
|
|
10 كيلو واط
|
20 دورة في الدقيقة ~ 1500 دورة في الدقيقة
|
120 فولت ~ 690 فولت تيار متردد
|
10 هرتز ~ 60 هرتز
|
|
15 كيلو واط
|
20 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
120 فولت ~ 690 فولت تيار متردد
|
10 هرتز ~ 60 هرتز
|
|
20 كيلو واط
|
20 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
120 فولت ~ 690 فولت تيار متردد
|
10 هرتز ~ 60 هرتز
|
|
25 كيلو واط
|
20 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
120V ~ 1140Vac
|
10 هرتز ~ 60 هرتز
|
|
30 كيلو واط
|
20 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
120V ~ 1140Vac
|
10 هرتز ~ 60 هرتز
|
|
50 كيلو واط
|
20 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
220V ~ 1140Vac
|
10 هرتز ~ 60 هرتز
|
|
80 كيلو واط
|
20 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
220V ~ 1140Vac
|
10 هرتز ~ 60 هرتز
|
|
100 كيلو واط
|
20 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
220V ~ 1140Vac
|
10 هرتز ~ 60 هرتز
|
|
150 كيلو واط
|
20 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
380V ~ 1140Vac
|
10 هرتز ~ 60 هرتز
|
|
200 كيلو واط
|
20 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
380V ~ 1140Vac
|
10 هرتز ~ 60 هرتز
|
|
250 كيلو واط
|
20 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
380V ~ 1140Vac
|
10 هرتز ~ 60 هرتز
|
|
300 كيلو واط
|
20 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
380V ~ 1140Vac
|
10 هرتز ~ 60 هرتز
|
|
500 كيلو واط
|
20 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
380V ~ 1140Vac
|
10 هرتز ~ 60 هرتز
|
|
700 كيلو واط
|
20 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
690 فولت ~ 1140 فولت
|
10 هرتز ~ 60 هرتز
|
|
800 كيلو واط
|
20 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
690 فولت ~ 1140 فولت
|
10 هرتز ~ 60 هرتز
|
|
1 ميجاوات
|
200 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
690 فولت ~ 1140 فولت
|
10 هرتز ~ 60 هرتز
|
|
2 ميجاوات
|
200 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
690 فولت ~ 1140 فولت
|
10 هرتز ~ 60 هرتز
|
|
3 ميجاوات
|
200 دورة في الدقيقة ~ 3000 دورة في الدقيقة
|
690 فولت ~ 1140 فولت
|
10 هرتز ~ 60 هرتز
|
صور مفصلة
الهيكل
تصميم PMG بسيط نسبيًا.وهو يتألف من دوار ، ومغناطيس دائم.الدوار عبارة عن عمود دوار يحتوي على مغناطيس دائم.الجزء الثابت هو مكون ثابت يحيط بالدوار ويحتوي على ملفات من الأسلاك.عندما يدور الجزء المتحرك ، يقطع المجال المغناطيسي الناتج عن المغناطيس الدائم لفائف الأسلاك في الجزء الثابت ، مما يؤدي إلى حدوث جهد.
مبدأ العمل
يستخدم مولد المغناطيس الدائم مبدأ الحث الكهرومغناطيسي حيث يقطع السلك خط المجال المغناطيسي لتحفيز جهد كهربائي ويحول الطاقة الميكانيكية للمحرك الرئيسي إلى خرج طاقة كهربائية.يتكون من جزأين ، الجزء الثابت والدوار.الجزء الثابت هو المحرك الذي يولد الكهرباء والدوار هو القطب المغناطيسي.يتكون الجزء الثابت من قلب حديد المحرك ، وملف ثلاثي الأطوار يتم تفريغه بشكل موحد ، وقاعدة الماكينة ، وغطاء طرفي.
عادة ما يكون الجزء المتحرك من نوع القطب المخفي ، والذي يتألف من ملف مثير ، قلب ورمح حديدي ، حلقة حماية ، حلقة مركزية ، وما إلى ذلك.
يتم تغذية ملف الإثارة للدوار بتيار مستمر لتوليد مجال مغناطيسي قريب من التوزيع الجيبي (يسمى المجال المغناطيسي الدوار) ، ويتقاطع تدفق الإثارة الفعال مع ملف المحرك الثابت.عندما يدور الدوار ، يدور الحقل المغناطيسي للدور معًا.في كل مرة يتم إجراء ثورة ، تقطع خطوط القوة المغناطيسية كل ملف طور للجزء الثابت بالتسلسل ، ويتم إحداث جهد تيار متردد ثلاثي الطور في لف الجزء الثابت ثلاثي الأطوار.
عندما يتم تشغيل مولد pm بحمل متماثل ، يتم توليف تيار المحرك ثلاثي الأطوار لتوليد مجال مغناطيسي دوار بسرعة متزامنة.يتفاعل حقلا الجزء الثابت والدوار لتوليد عزم دوران الكبح.يتغلب العزم الميكانيكي المدخل من التوربين على عزم الكبح ويعمل.
سمات
● مولد محرك مباشر ذو مغناطيس دائم منخفض السرعة.لا تحتاج إلى علبة التروس.يتصل التوربين بـ PMG مباشرة ، مما يبسط الهيكل ويحسن أداء النظام.يمكن لـ PMG إخراج 50 هرتز مباشرة بالسرعة المقدرة.
● موثوقية علبة التروس ليست عالية.يمكن تحسين موثوقية النظام إذا لم يكن هناك علبة تروس.وهذا يعني صيانة أقل واستخدامًا أفضل وعمرًا أطول للنظام.
● الكفاءة عالية.يمكن تحسين كفاءة النظام بنسبة 20٪ تقريبًا عند استخدام مولد PM بدون علبة تروس.
● يمكن لـ PMG العمل بكفاءة خلال نطاق السرعة بأكمله.حرارة أقل عند العمل.يمكن لـ PMG استخدام تبريد الهواء الطبيعي.
● عزم بدء تشغيل منخفض ، يمكن للنظام إخراج الطاقة بسرعة منخفضة.
● يعمل PMG بسرعة منخفضة ، وضوضاء منخفضة ، وأكثر أمانًا وموثوقية ، ويمكن أن يكون عمر المحامل أطول.
● يمكن تخصيص الجهد والسرعة والطاقة للمولد.يمكن أيضًا تغيير الشكل باستخدام عمود العمود الفقري أو العمود المزدوج أو الحافة الأمامية أو طرق الإخراج الأخرى.
تصنيف مولد المغناطيس الدائم:
يمكن تصنيف مولدات المغناطيس الدائم (PMGs) بناءً على عوامل مختلفة ، مثل نوع المغناطيس والتطبيق وعدد المراحل وتقييم الطاقة.فيما يلي بعض التصنيفات الشائعة لمولدات المغناطيس الدائم:
بناء على نوع المغناطيس: أ.Ferrite Magnet PMG: تستخدم هذه المولدات مغناطيس الفريت ، وهو أقل تكلفة وقوة مغناطيسية أقل من مغناطيس الأرض النادرة.ب.Rare-Earth Magnet PMG: تستخدم هذه المولدات مغناطيس نيوديميوم أو ساماريوم-كوبالت ، وهي أغلى ثمناً ولكنها تتمتع بقوة مغناطيسية أعلى من مغناطيس الفريت.
بناء على التطبيق: أ.توربينات الرياح PMG: تم تصميم هذه المولدات للاستخدام في توربينات الرياح وعادة ما تستخدم في التطبيقات الصغيرة أو خارج الشبكة.ب.PMG الكهرومائية: تم تصميم هذه المولدات للاستخدام في محطات الطاقة الكهرومائية وعادة ما تستخدم في التطبيقات واسعة النطاق.
بناءً على عدد المراحل: أ.PMG أحادي الطور: هذه المولدات لها مرحلة خرج واحدة وتستخدم في التطبيقات منخفضة الطاقة.ب.ثلاث مراحل PMG: هذه المولدات لها ثلاث مراحل إخراج وتستخدم في التطبيقات عالية الطاقة.
بناءً على تصنيف الطاقة: أ.PMG منخفض الطاقة: تتمتع هذه المولدات بتصنيف طاقة يصل إلى بضعة كيلووات وتستخدم في التطبيقات الصغيرة.ب.PMG عالية الطاقة: تتمتع هذه المولدات بتصنيف طاقة يصل إلى عدة ميغاوات وتستخدم في التطبيقات واسعة النطاق ، مثل توربينات الرياح ومحطات الطاقة الكهرومائية.
مستقبل مولد المغناطيس الدائم:
بناءً على الاتجاهات والتطورات الحالية في التكنولوجيا ، يبدو مستقبل مولدات المغناطيس الدائم واعدًا.أصبحت هذه المولدات شائعة بشكل متزايد في مختلف الصناعات ، بما في ذلك توليد الطاقة الكهرومائية وطاقة الرياح ، بسبب كفاءتها العالية ، وانخفاض صيانتها ، وموثوقيتها.
تتمثل إحدى المزايا المهمة لمولدات المغناطيس الدائم في قدرتها على توليد الطاقة بسرعات منخفضة ، مما يجعلها مثالية للاستخدام في مناطق الرياح المنخفضة والتطبيقات صغيرة النطاق.تتميز أيضًا بتصميم أكثر إحكاما ، مما يقلل من الوزن الكلي وحجم المولد ، مما يسهل التركيب والنقل.
مع تزايد الطلب على مصادر الطاقة المتجددة ، من المرجح أن تلعب مولدات المغناطيس الدائم دورًا مهمًا في مستقبل إنتاج الطاقة.مع تقدم التكنولوجيا ، من المتوقع أن تصبح هذه المولدات أكثر كفاءة وفعالية من حيث التكلفة ومتعددة الاستخدامات ، مما يجعلها مناسبة لمجموعة أوسع من التطبيقات.
بشكل عام ، يبدو مستقبل مولدات المغناطيس الدائم مشرقًا ، ومن المرجح أن تظل خيارًا شائعًا لإنتاج الطاقة المتجددة.
