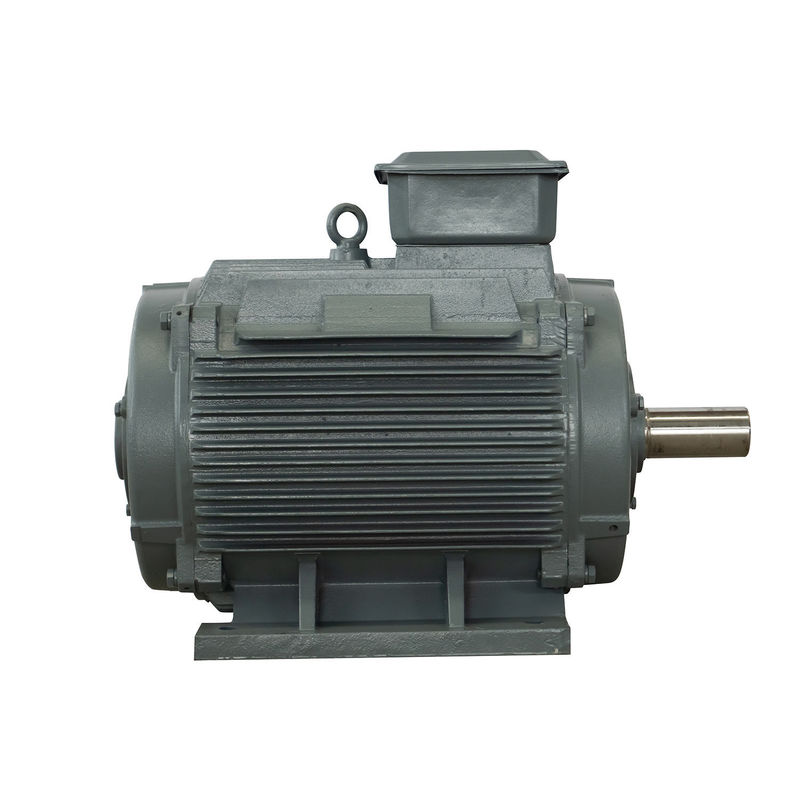

IP54 IP55 Direct Drive PM Generator ، مولد التيار المتردد PMG

Direct Drive NdFeB Magnet المغناطيس الدائم المولد الصين الصانع

رسم المنتج

المقياس التقني

صور مفصلة

ما هو مولد المغناطيس الدائم؟

مولد المغناطيس الدائم هو جهاز يحول الطاقة الميكانيكية إلى طاقة كهربائية.في هذا الجهاز ، تم استبدال اللفات الدوارة بمغناطيس دائم.تُستخدم مولدات المغناطيس الدائم في الغالب في التطبيقات الصناعية مثل التوربينات والمحركات لإنتاج الطاقة الكهربائية التجارية ، ومولد المغناطيس الدائم هو مصدر بديل للطاقة وله فوائد متعددة تجعله جهازًا رائعًا لمجموعة متنوعة من التطبيقات السكنية والتجارية والصناعية .

الهيكل

يتكون مولد المغناطيس الدائم بشكل أساسي من الدوار والغطاء الطرفي والجزء الثابت.هيكل الجزء الثابت مشابه جدًا لهيكل المولد العادي.يتمثل الاختلاف الأكبر بين هيكل الدوار والمولد في وجود جودة عالية وفقًا لموضع المغناطيس الدائم على الدوار ، عادةً ما يتم تقسيم مولد المغناطيس الدائم إلى هيكل دوار السطح وهيكل دوار مدمج .

مبدأ العمل

يستخدم مولد المغناطيس الدائم مبدأ الحث الكهرومغناطيسي حيث يقطع السلك خط المجال المغناطيسي لتحفيز جهد كهربائي ويحول الطاقة الميكانيكية للمحرك الرئيسي إلى خرج طاقة كهربائية.يتكون من جزأين ، الجزء الثابت والدوار.الجزء الثابت هو المحرك الذي يولد الكهرباء والدوار هو القطب المغناطيسي.يتكون الجزء الثابت من قلب حديد المحرك ، وملف ثلاثي الأطوار يتم تفريغه بشكل موحد ، وقاعدة الماكينة ، وغطاء طرفي.

عادة ما يكون الجزء المتحرك من نوع القطب المخفي ، والذي يتألف من ملف مثير ، قلب ورمح حديدي ، حلقة حماية ، حلقة مركزية ، وما إلى ذلك.

يتم تغذية ملف الإثارة للدوار بتيار مستمر لتوليد مجال مغناطيسي قريب من التوزيع الجيبي (يسمى المجال المغناطيسي الدوار) ، ويتقاطع تدفق الإثارة الفعال مع ملف المحرك الثابت.عندما يدور الدوار ، يدور الحقل المغناطيسي للدور معًا.في كل مرة يتم إجراء ثورة ، تقطع خطوط القوة المغناطيسية كل ملف طور للجزء الثابت بالتتابع ، ويتم إحداث جهد تيار متردد ثلاثي الطور في لف الجزء الثابت ثلاثي الطور.

عندما يتم تشغيل مولد pm بحمل متماثل ، يتم توليف تيار المحرك ثلاثي الأطوار لتوليد مجال مغناطيسي دوار بسرعة متزامنة.يتفاعل حقلا الجزء الثابت والدوار لتوليد عزم دوران الكبح.يتغلب العزم الميكانيكي المدخل من التوربين على عزم الكبح ويعمل.

سمات

① يحتوي المولد على العديد من الأعمدة التي تعمل على تحسين التردد والكفاءة وتوفير تكلفة المقومات والمحولات.

② يستخدم تحليل العناصر المحدودة عند تصميم المولد ، الهيكل المضغوط.عزم دوران منخفض لبدء التشغيل ، يحل مشكلة بدء تشغيل الرياح الصغيرة ، ويحسن استخدام طاقة الرياح.

③ اترك أداة زيادة التروس ، وحسِّن موثوقية وكفاءة المولد ، وقلل من كمية الصيانة.

④ عزل من فئة H ، تشريب بالضغط الفراغي.

⑤ لها العديد من الهياكل مثل المحور الرأسي والمحور الأفقي والدوار الداخلي والدوار الخارجي ونوع اللوحة.

⑥ دوارات قوية ، يمكن للمولد أن يحقق سرعة عالية.

⑦ صغيرة الحجم وخفيفة الوزن وكثافة طاقة عالية ومناسبة للحالات الخاصة.

⑧ تشغيل الكفاءة في جميع أنحاء نطاق السرعة الكامل ، والكفاءة العالية.

⑨ استخدم محامل زيتية مستوردة عالية السرعة ، ولا تحتاج إلى صيانة ، وموثوقية عالية.

2. توفر المولدات المتغيرة السرعة حلاً للصناعة المائية.

زيادة الكفاءة من تكنولوجيا السرعة المتغيرة يمكن أن تجعل العديد من المواقع المائية الصغيرة ذات جدوى اقتصادية للتطوير.

يجب الانتباه إلى النقاط التالية عند تصميم توربينات الرياح:

(1) بيئة تشغيل المولد قاسية ، والمولد مطلوب أن يتمتع بدرجة عالية من الأمان والموثوقية ويكون قادرًا على منع المطر والثلج والغبار.

(2) عندما يتم تشغيل المولد مباشرة بواسطة عجلة الرياح (يتم حذف علبة التروس المستخدمة لزيادة السرعة) ، يجب أن تكون السرعة المقدرة للمولد منخفضة.

(3) يجب أن تكون سرعة بناء الضغط الأولي للمولد منخفضة لزيادة عامل الاستفادة من طاقة الرياح.

(4) يكون عزم دوران مقاومة بدء تشغيل المولد صغيرًا قدر الإمكان ، بحيث يمكن للمولد أن يبدأ بشكل جيد عند سرعة رياح منخفضة ، كما تم تحسين استخدام طاقة الرياح.



فوائد مولدات المغناطيس الدائم على المولدات الحثية



مصدر طاقة مجاني
تنتج مولدات المغناطيس الدائم الكهرباء باستخدام المغناطيسية الخاصة بها.لذلك ، لا تحتاج إلى دفع فواتير كهرباء عالية ، ويتم توفير ميزانية كبيرة.إلى جانب ذلك ، لا تحتاج هذه الأجهزة إلى أي موارد أخرى ، وهي صديقة للبيئة تمامًا.



خرج طاقة موثوق
لا تحتاج مولدات المغناطيس الدائم إلى أي بيئات تشغيل خاصة.وبالتالي ، يمكنهم تقديم أداء موثوق به مقارنة بمحركات توربينات الرياح.بالإضافة إلى ذلك ، لا تعاني مولدات المغناطيس الدائم من فقدان الطاقة ، بينما تفقد المولدات الحثية عادة 20-30٪ من الطاقة.بالإضافة إلى ذلك ، لا توجد ارتفاعات في درجة الحرارة في الآلات المغناطيسية ، وبالتالي يمكن إطالة عمر المحامل.



رسوم صيانة منخفضة
نظرًا للميزات المذكورة أعلاه ، لا تحتاج إلى إنفاق الكثير من المال والوقت على صيانة مولدات المغناطيس الدائم.وليس لديهم حلقات منزلقة وفرشاة ، من المفترض أن يتم فحصها على فترات منتظمة.



التوافق
يمكن استخدام مولدات المغناطيس الدائم مع التوربينات ومولدات الديزل.



تشينغداو ENNENG موتور المحدودةهي مورد عالمي يركز على مولدات المغناطيس الدائم والحلول الموفرة للطاقة.نحن نقدم مولدات مغناطيسية دائمة مخصصة من 5KW إلى 2MW مناسبة لتوربينات الرياح والتوربينات المائية وأنظمة الطاقة المتجددة الأخرى.بفضل المرونة القوية والقدرات التنافسية ، يمكننا مساعدة العملاء على تخصيص حل نظام الطاقة الجديد الشامل.قام فريق ENNENG بتسليم العديد من المولدات إلى الصناعة في أوروبا وأمريكا وإفريقيا ودول أخرى ويعمل على العديد من المشاريع المختلفة ، في جميع السرعات (من السرعة القياسية إلى القيادة المباشرة).نحن نفي بوعدنا لكوكبنا من خلال تقديم منتجات ذات فوائد بيئية فقط ونعمل ببصمة خالية من الكربون.
