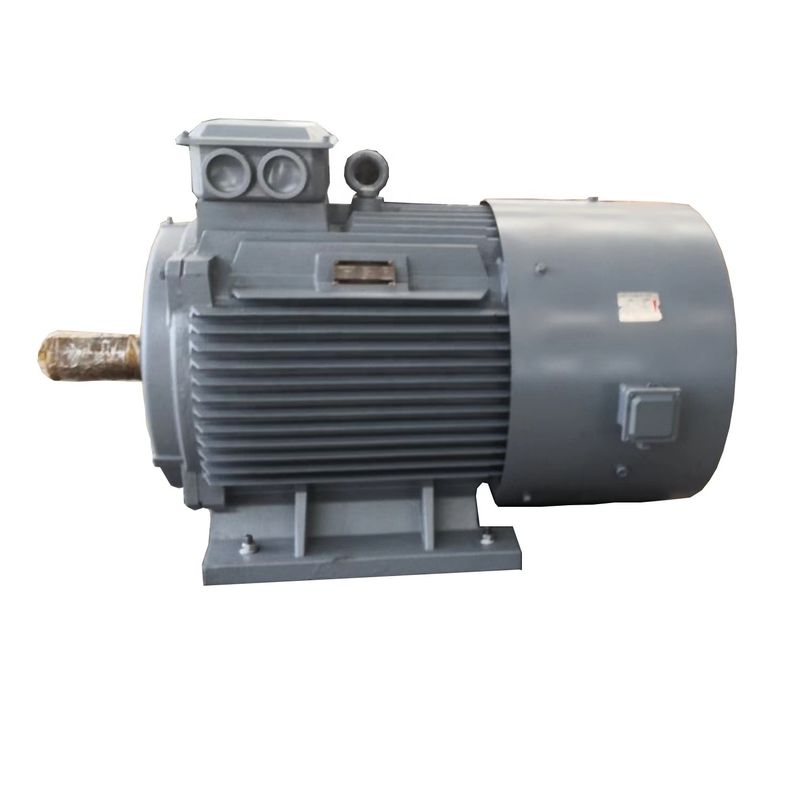

مولد توربينات الرياح الرأسية / الأفقية 200kw PMG عالي الكفاءة

توربينات الرياح الرأسية والأفقية مولد مغناطيسي دائم

رسم المنتج

المقياس التقني

صور مفصلة

ما هو مولد المغناطيس الدائم؟

المولد المتزامن ذو المغناطيس الدائم هو مولد حيث يتم توفير مجال الإثارة بواسطة مغناطيس دائم بدلاً من الملف.يشير المصطلح متزامن هنا إلى حقيقة أن الدوار والحقل المغناطيسي يدوران بنفس السرعة لأن المجال المغناطيسي يتم إنشاؤه من خلال آلية مغناطيسية دائمة مثبتة على عمود ويتم تحفيز التيار في المحرك الثابت.

الهيكل

يتكون مولد المغناطيس الدائم بشكل أساسي من الدوار والغطاء الطرفي والجزء الثابت.هيكل الجزء الثابت مشابه جدًا لهيكل المولد العادي.يتمثل الاختلاف الأكبر بين هيكل الدوار والمولد في وجود جودة عالية وفقًا لموضع المغناطيس الدائم على الدوار ، عادةً ما يتم تقسيم مولد المغناطيس الدائم إلى هيكل دوار السطح وهيكل دوار مدمج .

مبدأ العمل

يستخدم مولد المغناطيس الدائم مبدأ الحث الكهرومغناطيسي حيث يقطع السلك خط المجال المغناطيسي لتحفيز جهد كهربائي ويحول الطاقة الميكانيكية للمحرك الرئيسي إلى خرج طاقة كهربائية.يتكون من جزأين ، الجزء الثابت والدوار.الجزء الثابت هو المحرك الذي يولد الكهرباء والدوار هو القطب المغناطيسي.يتكون الجزء الثابت من قلب حديد المحرك ، وملف ثلاثي الأطوار يتم تفريغه بشكل موحد ، وقاعدة الماكينة ، وغطاء طرفي.

عادة ما يكون الجزء المتحرك من نوع القطب المخفي ، والذي يتألف من ملف مثير ، قلب ورمح حديدي ، حلقة حماية ، حلقة مركزية ، وما إلى ذلك.

يتم تغذية ملف الإثارة للدوار بتيار مستمر لتوليد مجال مغناطيسي قريب من التوزيع الجيبي (يسمى المجال المغناطيسي الدوار) ، ويتقاطع تدفق الإثارة الفعال مع ملف المحرك الثابت.عندما يدور الدوار ، يدور الحقل المغناطيسي للدور معًا.في كل مرة يتم إجراء ثورة ، تقطع خطوط القوة المغناطيسية كل ملف طور للجزء الثابت بالتتابع ، ويتم إحداث جهد تيار متردد ثلاثي الطور في لف الجزء الثابت ثلاثي الطور.

عندما يتم تشغيل مولد pm بحمل متماثل ، يتم توليف تيار المحرك ثلاثي الأطوار لتوليد مجال مغناطيسي دوار بسرعة متزامنة.يتفاعل حقلا الجزء الثابت والدوار لتوليد عزم دوران الكبح.يتغلب العزم الميكانيكي المدخل من التوربين على عزم الكبح ويعمل.

تصنيف مولد المغناطيس الدائم:

يمكن تصنيف مولدات المغناطيس الدائم (PMGs) بناءً على عوامل مختلفة ، مثل نوع المغناطيس والتطبيق وعدد المراحل وتقييم الطاقة.فيما يلي بعض التصنيفات الشائعة لمولدات المغناطيس الدائم:

بناء على نوع المغناطيس: أ.Ferrite Magnet PMG: تستخدم هذه المولدات مغناطيس الفريت ، وهو أقل تكلفة وقوة مغناطيسية أقل من مغناطيس الأرض النادرة.ب.Rare-Earth Magnet PMG: تستخدم هذه المولدات مغناطيس نيوديميوم أو ساماريوم-كوبالت ، وهي أغلى ثمناً ولكنها تتمتع بقوة مغناطيسية أعلى من مغناطيس الفريت.

بناء على التطبيق: أ.توربينات الرياح PMG: تم تصميم هذه المولدات للاستخدام في توربينات الرياح وعادة ما تستخدم في التطبيقات الصغيرة أو خارج الشبكة.ب.PMG الكهرومائية: تم تصميم هذه المولدات للاستخدام في محطات الطاقة الكهرومائية وعادة ما تستخدم في التطبيقات واسعة النطاق.

بناءً على عدد المراحل: أ.PMG أحادي الطور: هذه المولدات لها مرحلة خرج واحدة وتستخدم في التطبيقات منخفضة الطاقة.ب.ثلاث مراحل PMG: هذه المولدات لها ثلاث مراحل إخراج وتستخدم في التطبيقات عالية الطاقة.

بناءً على تصنيف الطاقة: أ.PMG منخفض الطاقة: تتمتع هذه المولدات بتصنيف طاقة يصل إلى بضعة كيلووات وتستخدم في التطبيقات الصغيرة.ب.PMG عالية الطاقة: تتمتع هذه المولدات بتصنيف طاقة يصل إلى عدة ميغاوات وتستخدم في التطبيقات واسعة النطاق ، مثل توربينات الرياح ومحطات الطاقة الكهرومائية.

هذه بعض التصنيفات الشائعة لمولدات المغناطيس الدائم ، ولكن قد تكون هناك طرق أخرى لتصنيفها بناءً على معايير محددة.

فوائد:

1. كفاءة عالية: PMGs عالية الكفاءة ويمكن أن تحول ما يصل إلى 90٪ من الطاقة الميكانيكية إلى طاقة كهربائية.هذا يعني أنها تتطلب كمية أقل من الوقود أو مدخلات الطاقة لإنتاج نفس كمية الكهرباء مثل الأنواع الأخرى من المولدات.

2. صيانة منخفضة: تحتوي مجموعات PMG على أجزاء متحركة أقل من المولدات التقليدية ، مما يعني أنها تتطلب صيانة أقل وأقل عرضة للتلف.هذا يجعلها خيارًا أكثر موثوقية وفعالية من حيث التكلفة على المدى الطويل.

3. صديقة للبيئة: PMGs هي مصدر نظيف ومتجدد للطاقة التي لا تنتج أي انبعاثات أو ملوثات.إنها خيار ممتاز للتطبيقات خارج الشبكة أو لتشغيل المواقع البعيدة حيث لا تتوفر مصادر الطاقة التقليدية.

4. تعددية الاستخدامات: يمكن استخدام مجموعات PMG لمجموعة واسعة من التطبيقات ، من الاستخدام السكني الصغير إلى التطبيقات الصناعية والتجارية على نطاق واسع.يمكن استخدامها لتزويد المنازل والشركات والمزارع بالطاقة وحتى مجتمعات بأكملها.

5. فعالة من حيث التكلفة: تعد مجموعات PMG بشكل عام أكثر فعالية من حيث التكلفة من المولدات التقليدية ، خاصة على المدى الطويل.على الرغم من أنها قد تكون ذات تكلفة أولية أعلى ، إلا أن تكاليف الصيانة والوقود المنخفضة تجعلها خيارًا ميسور التكلفة على المدى الطويل.

بشكل عام ، تعد PMGs تقنية مهمة لمستقبل الطاقة المتجددة.مع استمرار العالم في التحول نحو مصادر طاقة أنظف وأكثر استدامة ، ستلعب مجموعات إدارة المشروعات دورًا متزايد الأهمية في تلبية احتياجاتنا من الطاقة.

2. توفر المولدات المتغيرة السرعة حلاً للصناعة المائية.

زيادة الكفاءة من تكنولوجيا السرعة المتغيرة يمكن أن تجعل العديد من المواقع المائية الصغيرة ذات جدوى اقتصادية للتطوير.

لا تتطلب مولدات المغناطيس الدائم (PMGs) أو المولدات (PMAs) مصدر تيار مستمر لدائرة الإثارة ، كما أنها لا تحتوي على حلقات انزلاقية وفرش ملامسة.العيب الرئيسي في PMAs أو PMGs هو أن تدفق فجوة الهواء لا يمكن التحكم فيه ، لذلك لا يمكن تنظيم جهد الجهاز بسهولة.يفرض المجال المغناطيسي المستمر مشكلات تتعلق بالسلامة أثناء التجميع أو الخدمة الميدانية أو الإصلاح.المغناطيس الدائم عالي الأداء ، بحد ذاته ، له مشاكل هيكلية وحرارية.يتحد تيار عزم الدوران MMF متجهًا مع التدفق المستمر للمغناطيس الدائم ، مما يؤدي إلى ارتفاع كثافة تدفق فجوة الهواء ، وفي النهاية ، التشبع الأساسي.في مولدات المغناطيس الدائم ، يتناسب جهد الخرج طرديًا مع السرعة.



صيانة مولدات توربينات الرياح:

يجب وضع توربينات الرياح في الحقل ، وتكون ظروف التشغيل قاسية جدًا.من أجل تحسين موثوقية توربينات الرياح وإطالة عمر خدمة توربينات الرياح ، فإن الصيانة الروتينية مهمة للغاية.عند تبادل الخبرات في مجال توليد طاقة الرياح ، قال خبراء أجانب ذوو خبرة ذات مرة أن تركيز توربينات الرياح هو الصيانة وليس الإصلاح.يعتمد العمر الافتراضي لتوربينات الرياح على جودة الصيانة.صيانة توربينات الرياح ليست معقدة.



يجب أن يكون لدى موظفي التشغيل والصيانة المعرفة الأساسية بتكنولوجيا طاقة الرياح وأن يكونوا قادرين على العمل على ارتفاعات في الطقس البارد والحار.في الوقت نفسه ، يجب أن يتمتع موظفو صيانة المعدات بالقدرة على تحليل الأخطاء الكبيرة والحكم عليها شخصيًا والقدرة على التعامل مع الموقع والقدرة على إجراء إصلاحات طفيفة بسرعة في الموقع.لذلك ، يجب أن يكون موظفو صيانة المعدات على دراية بهيكل توربينات الرياح والمشاركة في دورات تدريبية على التشغيل والصيانة أثناء عملية التثبيت.تتوفر تدابير الصيانة التالية كمرجع:



(1) وفقًا للرسومات والمواد والتعليمات المقدمة من الشركة المصنعة ، قم بإعداد "لوائح تشغيل وصيانة طاقة الرياح" مفصلة للموظفين المعنيين للتعلم والتنفيذ بعناية.



(2) دراسة جادة للمبادئ الأساسية لتوليد طاقة الرياح ، وفهم أداء توربينات الرياح ، وتكون بارعًا في طرق البدء والإيقاف.



(3) قم بإجراء تعليم أيديولوجي بشكل منتظم لتنمية حس المسؤولية والاحتراف لدى الموظفين.



(4) يجب تسجيل حوادث مجموعات المولدات بعناية وتحليل الأسباب وتجميع الخبرات باستمرار.



النقاط المذكورة أعلاه تحتاج إلى اهتمامك بعناية.إذا كنت لا تزال تعرف المزيد عن توربينات الرياح ، فيرجى الانتباه إلى موقع الشركة على الويب ، وسنقوم بتحديثه بانتظام!
