تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ENNENG
إصدار الشهادات: CE
رقم الموديل: PMG
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: USD 1000-5000/set
تفاصيل التغليف: التعبئة صالحة للابحار
وقت التسليم: 15-120 يومًا
شروط الدفع: L / C ، T / T
القدرة على العرض: 20000 مجموعة / سنة
اسم: |
مولد مغناطيسي دائم 50 كيلو واط |
النوع الحالي: |
تيار متردد |
نطاق القوة: |
5-2000 كيلو واط |
درجة الحماية: |
IP54 IP55 |
تحمل العلامة التجارية: |
SKF |
طريقة التبريد: |
مبرد طبيعي |
لف المواد: |
100٪ نحاس |
الفولطية: |
240 فولت 380 فولت |
طلب: |
توربينات الرياح ، التوربينات المائية |
تثبيت: |
IMB3 IMB5 IMB35 |
اسم: |
مولد مغناطيسي دائم 50 كيلو واط |
النوع الحالي: |
تيار متردد |
نطاق القوة: |
5-2000 كيلو واط |
درجة الحماية: |
IP54 IP55 |
تحمل العلامة التجارية: |
SKF |
طريقة التبريد: |
مبرد طبيعي |
لف المواد: |
100٪ نحاس |
الفولطية: |
240 فولت 380 فولت |
طلب: |
توربينات الرياح ، التوربينات المائية |
تثبيت: |
IMB3 IMB5 IMB35 |
مولد مغناطيسي دائم منخفض السرعة وعمر طويل لتوليد الطاقة
رسم المنتج
المقياس التقني
| لا. | معامل | الوحدات | بيانات |
| 1 | تصنيف انتاج الطاقة | كيلوواط | 200 |
| 2 | تصنيف سريع | دورة في الدقيقة | 250 |
| 3 | جهد الخرج المقدر | بطالة | 400 |
| 4 | التصنيف الحالي | أ | 290 |
| 5 | تكرار | هرتز | 50 |
| 6 | الكفاءة في السرعة المقدرة | 94.6٪ | |
| 7 | نوع اللف | ص | |
| 8 | مقاومة العزل | 20 متر مكعب | |
| 9 | عازلة | فصل | ح |
| 10 | تصنيف عزم الدوران | نانومتر | 7680 |
| 11 | بدء عزم الدوران | نانومتر | 100 ين ياباني |
| 12 | ارتفاع درجة الحرارة | درجة مئوية | 90 |
| 13 | أقصى درجة حرارة العمل | درجة مئوية | 130 |
| 14 | قطر المولد | مم | انظر الرسم |
| 15 | قطر رمح | مم | انظر الرسم |
| 16 | مواد الإسكان | الحديد الزهر | |
| 17 | مادة رمح | فولاذ كربوني عالي الجودة | |
| 18 | تحمل | SKF | |
| 19 | وزن | كلغ | 1660 |
| 20 | عمر التصميم | سنة | 20 |

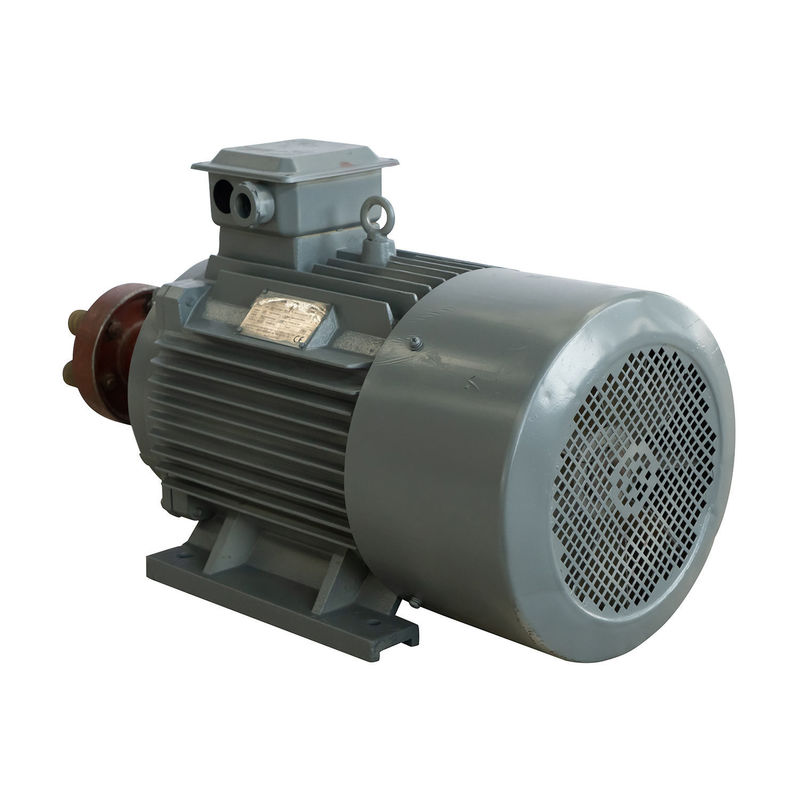

صور مفصلة
مولد المغناطيس الدائم هو جهاز يحول الطاقة الميكانيكية إلى طاقة كهربائية.في هذا الجهاز ، تم استبدال اللفات الدوارة بمغناطيس دائم.تُستخدم مولدات المغناطيس الدائم في الغالب في التطبيقات الصناعية مثل التوربينات والمحركات لإنتاج الطاقة الكهربائية التجارية ، ومولد المغناطيس الدائم هو مصدر بديل للطاقة وله فوائد متعددة تجعله جهازًا رائعًا لمجموعة متنوعة من التطبيقات السكنية والتجارية والصناعية .
الهيكل
يتكون مولد المغناطيس الدائم بشكل أساسي من الدوار والغطاء الطرفي والجزء الثابت.هيكل الجزء الثابت مشابه جدًا لهيكل المولد العادي.يتمثل الاختلاف الأكبر بين هيكل الدوار والمولد في وجود جودة عالية وفقًا لموضع المغناطيس الدائم على الدوار ، عادةً ما يتم تقسيم مولد المغناطيس الدائم إلى هيكل دوار السطح وهيكل دوار مدمج .
مبدأ العمل
يستخدم مولد المغناطيس الدائم مبدأ الحث الكهرومغناطيسي حيث يقطع السلك خط المجال المغناطيسي لتحفيز جهد كهربائي ويحول الطاقة الميكانيكية للمحرك الرئيسي إلى خرج طاقة كهربائية.يتكون من جزأين ، الجزء الثابت والدوار.الجزء الثابت هو المحرك الذي يولد الكهرباء والدوار هو القطب المغناطيسي.يتكون الجزء الثابت من قلب حديد المحرك ، وملف ثلاثي الأطوار يتم تفريغه بشكل موحد ، وقاعدة الماكينة ، وغطاء طرفي.
عادة ما يكون الجزء المتحرك من نوع القطب المخفي ، والذي يتألف من ملف مثير ، قلب ورمح حديدي ، حلقة حماية ، حلقة مركزية ، وما إلى ذلك.
يتم تغذية ملف الإثارة للدوار بتيار مستمر لتوليد مجال مغناطيسي قريب من التوزيع الجيبي (يسمى المجال المغناطيسي الدوار) ، ويتقاطع تدفق الإثارة الفعال مع ملف المحرك الثابت.عندما يدور الدوار ، يدور الحقل المغناطيسي للدور معًا.في كل مرة يتم إجراء ثورة ، تقطع خطوط القوة المغناطيسية كل ملف طور للجزء الثابت بالتتابع ، ويتم إحداث جهد تيار متردد ثلاثي الطور في لف الجزء الثابت ثلاثي الطور.
عندما يتم تشغيل مولد pm بحمل متماثل ، يتم توليف تيار المحرك ثلاثي الأطوار لتوليد مجال مغناطيسي دوار بسرعة متزامنة.يتفاعل حقلا الجزء الثابت والدوار لتوليد عزم دوران الكبح.يتغلب العزم الميكانيكي المدخل من التوربين على عزم الكبح ويعمل.
تصنيف مولد المغناطيس الدائم:
يمكن تصنيف مولدات المغناطيس الدائم (PMGs) بناءً على عوامل مختلفة ، مثل نوع المغناطيس والتطبيق وعدد المراحل وتقييم الطاقة.فيما يلي بعض التصنيفات الشائعة لمولدات المغناطيس الدائم:
بناء على نوع المغناطيس: أ.Ferrite Magnet PMG: تستخدم هذه المولدات مغناطيس الفريت ، وهو أقل تكلفة وقوة مغناطيسية أقل من مغناطيس الأرض النادرة.ب.Rare-Earth Magnet PMG: تستخدم هذه المولدات مغناطيس نيوديميوم أو ساماريوم-كوبالت ، وهي أغلى ثمناً ولكنها تتمتع بقوة مغناطيسية أعلى من مغناطيس الفريت.
بناء على التطبيق: أ.توربينات الرياح PMG: تم تصميم هذه المولدات للاستخدام في توربينات الرياح وعادة ما تستخدم في التطبيقات الصغيرة أو خارج الشبكة.ب.PMG الكهرومائية: تم تصميم هذه المولدات للاستخدام في محطات الطاقة الكهرومائية وعادة ما تستخدم في التطبيقات واسعة النطاق.
بناءً على عدد المراحل: أ.PMG أحادي الطور: هذه المولدات لها مرحلة خرج واحدة وتستخدم في التطبيقات منخفضة الطاقة.ب.ثلاث مراحل PMG: هذه المولدات لها ثلاث مراحل إخراج وتستخدم في التطبيقات عالية الطاقة.
بناءً على تصنيف الطاقة: أ.PMG منخفض الطاقة: تتمتع هذه المولدات بتصنيف طاقة يصل إلى بضعة كيلووات وتستخدم في التطبيقات الصغيرة.ب.PMG عالية الطاقة: تتمتع هذه المولدات بتصنيف طاقة يصل إلى عدة ميغاوات وتستخدم في التطبيقات واسعة النطاق ، مثل توربينات الرياح ومحطات الطاقة الكهرومائية.
هذه بعض التصنيفات الشائعة لمولدات المغناطيس الدائم ، ولكن قد تكون هناك طرق أخرى لتصنيفها بناءً على معايير محددة.
سمات
① يحتوي المولد على العديد من الأعمدة التي تعمل على تحسين التردد والكفاءة وتوفير تكلفة المقومات والمحولات.
② يستخدم تحليل العناصر المحدودة عند تصميم المولد ، الهيكل المضغوط.عزم دوران منخفض لبدء التشغيل ، يحل مشكلة بدء تشغيل الرياح الصغيرة ، ويحسن استخدام طاقة الرياح.
③ اترك أداة زيادة التروس ، وحسِّن موثوقية وكفاءة المولد ، وقلل من كمية الصيانة.
④ عزل من فئة H ، تشريب بالضغط الفراغي.
⑤ لها العديد من الهياكل مثل المحور الرأسي والمحور الأفقي والدوار الداخلي والدوار الخارجي ونوع اللوحة.
⑥ دوارات قوية ، يمكن للمولد أن يحقق سرعة عالية.
⑦ صغيرة الحجم وخفيفة الوزن وكثافة طاقة عالية ومناسبة للحالات الخاصة.
⑧ تشغيل الكفاءة في جميع أنحاء نطاق السرعة الكامل ، والكفاءة العالية.
⑨ استخدم محامل زيتية مستوردة عالية السرعة ، ولا تحتاج إلى صيانة ، وموثوقية عالية.
الفرق بين المغناطيس الكهربائي والمغناطيس الدائم
على عكس المغناطيسات الكهربائية ، لا تتطلب المغناطيسات الدائمة أي مصدر طاقة خارجي.يتمثل الاختلاف الرئيسي بين استخدام المغناطيسات الكهربائية والمغناطيس الدائم في توربينات الرياح في أن المغناطيسات الكهربائية تتطلب حلقات انزلاقية لتشغيل المغناطيسات الكهربائية ، في حين أن المغناطيس الدائم لا يتطلب ذلك.وبالمثل ، تتطلب علب التروس صيانة مستمرة ، مما يزيد بشكل كبير من التكاليف.
تتمثل وظيفة علبة التروس في تحويل السرعة المنخفضة لعمود التوربين إلى السرعة الأعلى التي يتطلبها المولد الحثي لتوليد الكهرباء ، لكن علبة التروس تسبب الاحتكاك وتقليل الأداء.على سبيل المثال ، باستخدام مغناطيس نيوديميوم بدلاً من المغناطيس الكهربائي ، يمكننا زيادة كفاءة التوربينات وتقليل الكفاءة وتقليل تكاليف الصيانة.
اليوم ، طور المهندسون مولدات كهرومغناطيسية أكثر تطورًا تعمل جنبًا إلى جنب مع الرياح التي تلتقطها توربينات الرياح لتوليد الكهرباء للاستهلاك المحلي في المنازل والمدارس والمستشفيات والمؤسسات التجارية والمزيد.
تطبيقات مولد المغناطيس الدائم
1. توربينات الرياح: تستخدم مولدات المغناطيس الدائم على نطاق واسع في توربينات الرياح لتحويل الطاقة الحركية للرياح إلى طاقة كهربائية.تتميز بالكفاءة العالية والموثوقية ، مما يجعلها خيارًا شائعًا لتوليد طاقة الرياح.
2. محطات الطاقة الكهرومائية: تُستخدم مولدات المغناطيس الدائم أيضًا في محطات الطاقة الكهرومائية لتحويل الطاقة الميكانيكية من المياه المتساقطة إلى طاقة كهربائية.إنها مفيدة بشكل خاص في الأنظمة الكهرومائية منخفضة الرأس حيث يكون تدفق المياه بطيئًا والرأس منخفضًا.
3. المركبات الكهربائية: تستخدم المولدات المغناطيسية الدائمة في السيارات الكهربائية لتوليد الكهرباء لشحن البطارية.كما أنها تستخدم في المركبات الهجينة لتوفير طاقة إضافية للمحرك.
4. التطبيقات البحرية: تُستخدم مولدات المغناطيس الدائم في التطبيقات البحرية ، مثل توليد طاقة الأمواج والمد والجزر ، حيث إنها موثوقة للغاية ويمكنها تحمل البيئات البحرية القاسية.
5- تطبيقات الفضاء الجوي: تُستخدم مولدات المغناطيس الدائم في تطبيقات الفضاء الجوي ، مثل أنظمة الطاقة الساتلية والمسبارات الفضائية ، لأنها خفيفة الوزن وذات كفاءة عالية.
6. التطبيقات الصناعية: تستخدم مولدات المغناطيس الدائم في العديد من التطبيقات الصناعية ، مثل أنظمة الطاقة الاحتياطية ، وأنظمة الطاقة في حالات الطوارئ ، وأنظمة الشبكات الصغيرة.يتم استخدامها أيضًا في المناطق النائية حيث لا يوجد وصول إلى الشبكة.
1. مصدر طاقة مجاني
تنتج مولدات المغناطيس الدائم الكهرباء باستخدام المغناطيسية الخاصة بها.لذلك ، لا تحتاج إلى دفع فواتير كهرباء عالية ، ويتم توفير ميزانية كبيرة.إلى جانب ذلك ، لا تحتاج هذه الأجهزة إلى أي موارد أخرى ، وهي صديقة للبيئة تمامًا.
2. موثوقة انتاج الطاقة
لا تحتاج مولدات المغناطيس الدائم إلى أي بيئات تشغيل خاصة.وبالتالي ، يمكنهم تقديم أداء موثوق به مقارنة بمحركات توربينات الرياح.بالإضافة إلى ذلك ، لا تعاني مولدات المغناطيس الدائم من فقدان الطاقة ، بينما تفقد المولدات الحثية عادة 20-30٪ من الطاقة.بالإضافة إلى ذلك ، لا توجد ارتفاعات في درجة الحرارة في الآلات المغناطيسية ، وبالتالي يمكن إطالة عمر المحامل.
3. رسوم صيانة منخفضة
نظرًا للميزات المذكورة أعلاه ، لا تحتاج إلى إنفاق الكثير من المال والوقت على صيانة مولدات المغناطيس الدائم.وليس لديهم حلقات منزلقة وفرشاة ، من المفترض أن يتم فحصها على فترات منتظمة.
4. التوافق
يمكن استخدام مولدات المغناطيس الدائم مع التوربينات والتوربينات المائية.
تشينغداو ENNENG موتور المحدودةهي مورد عالمي يركز على مولدات المغناطيس الدائم والحلول الموفرة للطاقة.نحن نقدم مولدات مغناطيسية دائمة مخصصة من 5KW إلى 2MW مناسبة لتوربينات الرياح والتوربينات المائية وأنظمة الطاقة المتجددة الأخرى.بفضل المرونة القوية والقدرات التنافسية ، يمكننا مساعدة العملاء على تخصيص حل نظام الطاقة الجديد الشامل.قام فريق ENNENG بتسليم العديد من المولدات إلى الصناعة في أوروبا وأمريكا وإفريقيا ودول أخرى ويعمل على العديد من المشاريع المختلفة ، في جميع السرعات (من السرعة القياسية إلى القيادة المباشرة).نحن نفي بوعدنا لكوكبنا من خلال تقديم منتجات ذات فوائد بيئية فقط ونعمل ببصمة خالية من الكربون.
