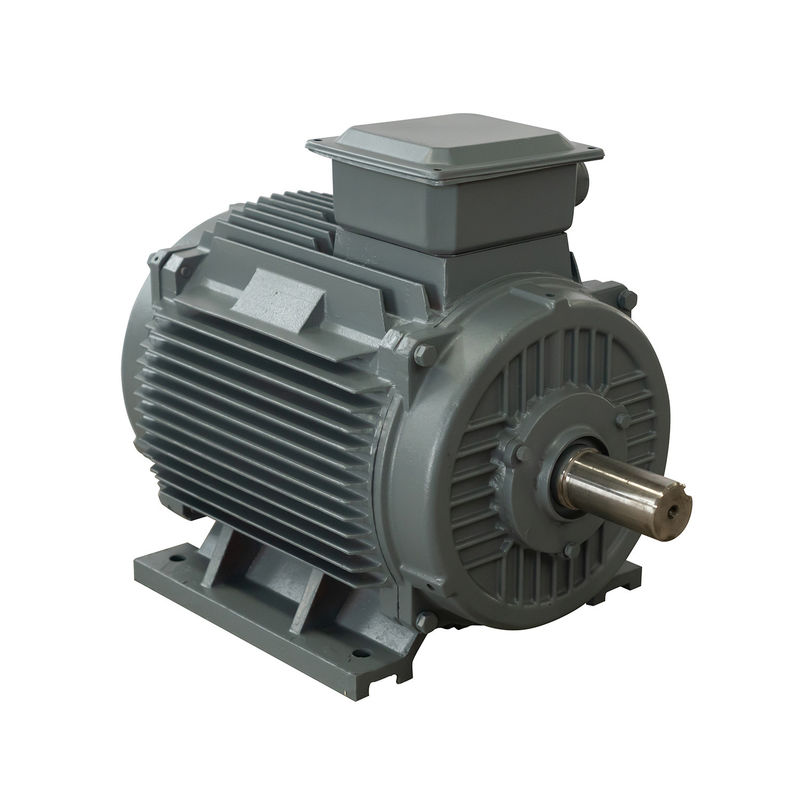

محرك مباشر للمولدات المغناطيسية الدائمة صيانة مجانية متعددة الأقطاب

صيانة مجانية متعدد القطب سعر مولد المغناطيس الدائم للبيع

رسم المنتج

المقياس التقني

صور مفصلة

ما هو مولد المغناطيس الدائم؟

مولد المغناطيس الدائم عبارة عن آلة كهربائية تولد الطاقة الكهربائية من الطاقة الميكانيكية للعمود الدوار.يتكون المولد من دوار يحتوي على مغناطيس دائم ، وجزء ثابت يحتوي على اللفات.عندما يدور الجزء المتحرك ، يحث المجال المغناطيسي للمغناطيس الدائم تيارًا كهربائيًا في لفات الجزء الثابت ، والذي ينتقل بعد ذلك إلى الحمل.لا يتطلب المولد مصدر طاقة خارجيًا لإنشاء المجال المغناطيسي ، حيث توفر المغناطيسات الدائمة مصدرًا مستمرًا للطاقة المغناطيسية.تُستخدم مولدات المغناطيس الدائم بشكل شائع في تطبيقات الطاقة المتجددة ، مثل توربينات الرياح والمحطات الكهرومائية ، لأنها عالية الكفاءة والموثوقية.

الهيكل

يتكون مولد المغناطيس الدائم بشكل أساسي من الدوار والغطاء الطرفي والجزء الثابت.هيكل الجزء الثابت مشابه جدًا لهيكل المولد العادي.يتمثل الاختلاف الأكبر بين هيكل الدوار والمولد في وجود جودة عالية وفقًا لموضع المغناطيس الدائم على الدوار ، عادةً ما يتم تقسيم مولد المغناطيس الدائم إلى هيكل دوار السطح وهيكل دوار مدمج .

مبدأ العمل

يستخدم مولد المغناطيس الدائم مبدأ الحث الكهرومغناطيسي حيث يقطع السلك خط المجال المغناطيسي لتحفيز جهد كهربائي ويحول الطاقة الميكانيكية للمحرك الرئيسي إلى خرج طاقة كهربائية.يتكون من جزأين ، الجزء الثابت والدوار.الجزء الثابت هو المحرك الذي يولد الكهرباء والدوار هو القطب المغناطيسي.يتكون الجزء الثابت من قلب حديد المحرك ، وملف ثلاثي الأطوار يتم تفريغه بشكل موحد ، وقاعدة الماكينة ، وغطاء طرفي.

عادة ما يكون الجزء المتحرك من نوع القطب المخفي ، والذي يتألف من ملف مثير ، قلب ورمح حديدي ، حلقة حماية ، حلقة مركزية ، وما إلى ذلك.

يتم تغذية ملف الإثارة للدوار بتيار مستمر لتوليد مجال مغناطيسي قريب من التوزيع الجيبي (يسمى المجال المغناطيسي الدوار) ، ويتقاطع تدفق الإثارة الفعال مع ملف المحرك الثابت.عندما يدور الدوار ، يدور الحقل المغناطيسي للدور معًا.في كل مرة يتم إجراء ثورة ، تقطع خطوط القوة المغناطيسية كل ملف طور للجزء الثابت بالتتابع ، ويتم إحداث جهد تيار متردد ثلاثي الطور في لف الجزء الثابت ثلاثي الطور.

عندما يتم تشغيل مولد pm بحمل متماثل ، يتم توليف تيار المحرك ثلاثي الأطوار لتوليد مجال مغناطيسي دوار بسرعة متزامنة.يتفاعل حقلا الجزء الثابت والدوار لتوليد عزم دوران الكبح.يتغلب العزم الميكانيكي المدخل من التوربين على عزم الكبح ويعمل.

تصنيف مولد المغناطيس الدائم:

يمكن تصنيف مولدات المغناطيس الدائم (PMGs) بناءً على عوامل مختلفة ، مثل نوع المغناطيس والتطبيق وعدد المراحل وتقييم الطاقة.فيما يلي بعض التصنيفات الشائعة لمولدات المغناطيس الدائم:

بناء على نوع المغناطيس: أ.Ferrite Magnet PMG: تستخدم هذه المولدات مغناطيس الفريت ، وهو أقل تكلفة وقوة مغناطيسية أقل من مغناطيس الأرض النادرة.ب.Rare-Earth Magnet PMG: تستخدم هذه المولدات مغناطيس نيوديميوم أو ساماريوم-كوبالت ، وهي أغلى ثمناً ولكنها تتمتع بقوة مغناطيسية أعلى من مغناطيس الفريت.

بناء على التطبيق: أ.توربينات الرياح PMG: تم تصميم هذه المولدات للاستخدام في توربينات الرياح وعادة ما تستخدم في التطبيقات الصغيرة أو خارج الشبكة.ب.PMG الكهرومائية: تم تصميم هذه المولدات للاستخدام في محطات الطاقة الكهرومائية وعادة ما تستخدم في التطبيقات واسعة النطاق.

بناءً على عدد المراحل: أ.PMG أحادي الطور: هذه المولدات لها مرحلة خرج واحدة وتستخدم في التطبيقات منخفضة الطاقة.ب.ثلاث مراحل PMG: هذه المولدات لها ثلاث مراحل إخراج وتستخدم في التطبيقات عالية الطاقة.

بناءً على تصنيف الطاقة: أ.PMG منخفض الطاقة: تتمتع هذه المولدات بتصنيف طاقة يصل إلى بضعة كيلووات وتستخدم في التطبيقات الصغيرة.ب.PMG عالية الطاقة: تتمتع هذه المولدات بتصنيف طاقة يصل إلى عدة ميغاوات وتستخدم في التطبيقات واسعة النطاق ، مثل توربينات الرياح ومحطات الطاقة الكهرومائية.

هذه بعض التصنيفات الشائعة لمولدات المغناطيس الدائم ، ولكن قد تكون هناك طرق أخرى لتصنيفها بناءً على معايير محددة.

سمات

① يحتوي المولد على العديد من الأعمدة التي تعمل على تحسين التردد والكفاءة وتوفير تكلفة المقومات والمحولات.

② يستخدم تحليل العناصر المحدودة عند تصميم المولد ، الهيكل المضغوط.عزم دوران منخفض لبدء التشغيل ، يحل مشكلة بدء تشغيل الرياح الصغيرة ، ويحسن استخدام طاقة الرياح.

③ اترك أداة زيادة التروس ، وحسِّن موثوقية وكفاءة المولد ، وقلل من كمية الصيانة.

④ عزل من فئة H ، تشريب بالضغط الفراغي.

⑤ لها العديد من الهياكل مثل المحور الرأسي والمحور الأفقي والدوار الداخلي والدوار الخارجي ونوع اللوحة.

⑥ دوارات قوية ، يمكن للمولد أن يحقق سرعة عالية.

⑦ صغيرة الحجم وخفيفة الوزن وكثافة طاقة عالية ومناسبة للحالات الخاصة.

⑧ تشغيل الكفاءة في جميع أنحاء نطاق السرعة الكامل ، والكفاءة العالية.

⑨ استخدم محامل زيتية مستوردة عالية السرعة ، ولا تحتاج إلى صيانة ، وموثوقية عالية.

2. توفر المولدات المتغيرة السرعة حلاً للصناعة المائية.

زيادة الكفاءة من تكنولوجيا السرعة المتغيرة يمكن أن تجعل العديد من المواقع المائية الصغيرة ذات جدوى اقتصادية للتطوير.

فوائد مولدات المغناطيس الدائم على المولدات الحثية:

1. مصدر طاقة مجاني

تنتج مولدات المغناطيس الدائم الكهرباء باستخدام المغناطيسية الخاصة بها.لذلك ، لا تحتاج إلى دفع فواتير كهرباء عالية ، ويتم توفير ميزانية كبيرة.إلى جانب ذلك ، لا تحتاج هذه الأجهزة إلى أي موارد أخرى ، وهي صديقة للبيئة تمامًا.



2. موثوقة انتاج الطاقة

لا تحتاج مولدات المغناطيس الدائم إلى أي بيئات تشغيل خاصة.وبالتالي ، يمكنهم تقديم أداء موثوق به مقارنة بمحركات توربينات الرياح.بالإضافة إلى ذلك ، لا تعاني مولدات المغناطيس الدائم من فقدان الطاقة ، بينما تفقد المولدات الحثية عادة 20-30٪ من الطاقة.بالإضافة إلى ذلك ، لا توجد ارتفاعات في درجة الحرارة في الآلات المغناطيسية ، وبالتالي يمكن إطالة عمر المحامل.



3. رسوم صيانة منخفضة

نظرًا للميزات المذكورة أعلاه ، لا تحتاج إلى إنفاق الكثير من المال والوقت على صيانة مولدات المغناطيس الدائم.وليس لديهم حلقات منزلقة وفرشاة ، من المفترض أن يتم فحصها على فترات منتظمة.



4. التوافق

يمكن استخدام مولدات المغناطيس الدائم مع التوربينات والتوربينات المائية.





تشينغداو ENNENG موتور المحدودةهي مورد عالمي يركز على مولدات المغناطيس الدائم والحلول الموفرة للطاقة.نحن نقدم مولدات مغناطيسية دائمة مخصصة من 5KW إلى 2MW مناسبة لتوربينات الرياح والتوربينات المائية وأنظمة الطاقة المتجددة الأخرى.بفضل المرونة القوية والقدرات التنافسية ، يمكننا مساعدة العملاء على تخصيص حل نظام الطاقة الجديد الشامل.قام فريق ENNENG بتسليم العديد من المولدات إلى الصناعة في أوروبا وأمريكا وإفريقيا ودول أخرى ويعمل على العديد من المشاريع المختلفة ، في جميع السرعات (من السرعة القياسية إلى القيادة المباشرة).نحن نفي بوعدنا لكوكبنا من خلال تقديم منتجات ذات فوائد بيئية فقط ونعمل ببصمة خالية من الكربون.
