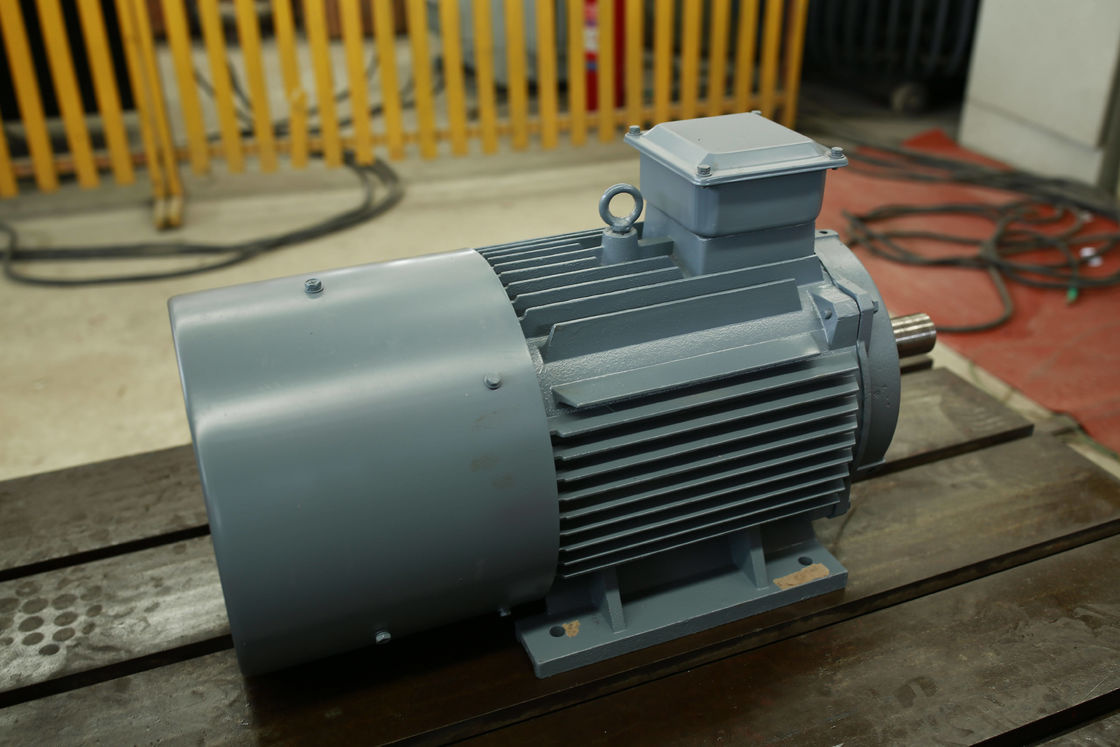

الطاقة البديلة 10Kw مولد المغناطيس الدائم عمر طويل

مولد مغناطيسي دائم طويل العمر للطاقة البديلة وطاقة الرياح

رسم المنتج

المقياس التقني

صور مفصلة

ما هو مولد المغناطيس الدائم؟

مولد المغناطيس الدائم (PMG) هو مولد كهربائي يستخدم مغناطيس دائم لإنشاء مجال مغناطيسي.يستخدم المجال المغناطيسي للحث على الجهد في ملف من الأسلاك المتصلة بالمولد.ثم يتم استخدام هذا الجهد لتشغيل الأجهزة الكهربائية أو لتخزين الطاقة في البطاريات.

الهيكل

تصميم PMG بسيط نسبيًا.وهو يتألف من دوار ، ومغناطيس دائم.الدوار عبارة عن عمود دوار يحتوي على مغناطيس دائم.الجزء الثابت هو مكون ثابت يحيط بالدوار ويحتوي على ملفات من الأسلاك.عندما يدور الجزء المتحرك ، يقطع المجال المغناطيسي الناتج عن المغناطيس الدائم لفائف الأسلاك في الجزء الثابت ، مما يؤدي إلى حدوث جهد.

مبدأ العمل

يستخدم مولد المغناطيس الدائم مبدأ الحث الكهرومغناطيسي حيث يقطع السلك خط المجال المغناطيسي لتحفيز جهد كهربائي ويحول الطاقة الميكانيكية للمحرك الرئيسي إلى خرج طاقة كهربائية.يتكون من جزأين ، الجزء الثابت والدوار.الجزء الثابت هو المحرك الذي يولد الكهرباء والدوار هو القطب المغناطيسي.يتكون الجزء الثابت من قلب حديد المحرك ، وملف ثلاثي الأطوار يتم تفريغه بشكل موحد ، وقاعدة الماكينة ، وغطاء طرفي.

عادة ما يكون الجزء المتحرك من نوع القطب المخفي ، والذي يتألف من ملف مثير ، قلب ورمح حديدي ، حلقة حماية ، حلقة مركزية ، وما إلى ذلك.

يتم تغذية ملف الإثارة للدوار بتيار مستمر لتوليد مجال مغناطيسي قريب من التوزيع الجيبي (يسمى المجال المغناطيسي الدوار) ، ويتقاطع تدفق الإثارة الفعال مع ملف المحرك الثابت.عندما يدور الدوار ، يدور الحقل المغناطيسي للدور معًا.في كل مرة يتم إجراء ثورة ، تقطع خطوط القوة المغناطيسية كل ملف طور للجزء الثابت بالتتابع ، ويتم إحداث جهد تيار متردد ثلاثي الطور في لف الجزء الثابت ثلاثي الطور.

عندما يتم تشغيل مولد pm بحمل متماثل ، يتم توليف تيار المحرك ثلاثي الأطوار لتوليد مجال مغناطيسي دوار بسرعة متزامنة.يتفاعل حقلا الجزء الثابت والدوار لتوليد عزم دوران الكبح.يتغلب العزم الميكانيكي المدخل من التوربين على عزم الكبح ويعمل.

سمات

① يحتوي المولد على العديد من الأعمدة التي تعمل على تحسين التردد والكفاءة وتوفير تكلفة المقومات والمحولات.

② يستخدم تحليل العناصر المحدودة عند تصميم المولد ، الهيكل المضغوط.عزم دوران منخفض لبدء التشغيل ، يحل مشكلة بدء تشغيل الرياح الصغيرة ، ويحسن استخدام طاقة الرياح.

③ اترك أداة زيادة التروس ، وحسِّن موثوقية وكفاءة المولد ، وقلل من كمية الصيانة.

④ عزل من فئة H ، تشريب بالضغط الفراغي.

⑤ لها العديد من الهياكل مثل المحور الرأسي والمحور الأفقي والدوار الداخلي والدوار الخارجي ونوع اللوحة.

⑥ دوارات قوية ، يمكن للمولد أن يحقق سرعة عالية.

⑦ صغيرة الحجم وخفيفة الوزن وكثافة طاقة عالية ومناسبة للحالات الخاصة.

⑧ تشغيل الكفاءة في جميع أنحاء نطاق السرعة الكامل ، والكفاءة العالية.

⑨ استخدم محامل زيتية مستوردة عالية السرعة ، ولا تحتاج إلى صيانة ، وموثوقية عالية.
