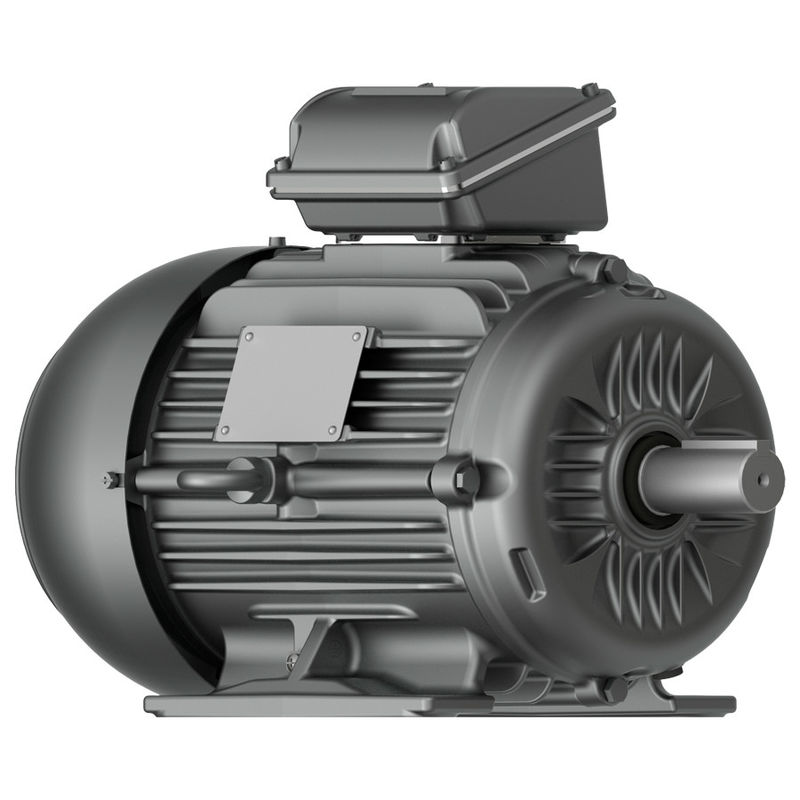

عامل الطاقة العالية المغناطيس الدائم المحرك الكهربائي للمهب

ما هي التطبيقات التي تستخدم فيها محركات PMSM؟

- نعم

تشمل الصناعات التي تستخدم محركات PMSM المعادن والسيراميك والطماطم والنفط والمنسوجات وغيرها الكثير.يمكن تصميم محركات PMSM للعمل بسرعة متزامنة من إمدادات الجهد والوتيرة الثابتة وكذلك تطبيقات VSDبسبب الكفاءة العالية وكثافة الطاقة والعزم، فهي عموما خيار متفوق في تطبيقات عزم عالية مثل الخلاطات والطاحونات والمضخات والمروحة والمتنفسات والناقلات،وتطبيقات صناعية حيث توجد محركات الاستقبال التقليدية.

محركات متزامنة ذات مغناطيس دائم مع مغناطيسات داخلية: أقصى كفاءة في استخدام الطاقة

المحرك المتزامن المغناطيسي الدائم مع المغناطيسات الداخلية (IPMSM) هو المحرك المثالي لتطبيقات الجر حيث لا يحدث أقصى عزم دوران عند أقصى سرعة.يستخدم هذا النوع من المحركات في التطبيقات التي تتطلب ديناميكية عالية وقدرة الإفراط. وهو أيضا الخيار المثالي إذا كنت ترغب في تشغيل المروحة أو المضخات في نطاق IE4 و IE5. يتم عادة استرداد تكاليف الشراء العالية من خلال توفير الطاقة على مدى وقت التشغيل،بشرط أن تشغلها مع محرك التردد المتغير الصحيح.

محركات التردد المتغيرة لدينا تستخدم استراتيجية التحكم المتكاملة على أساس MTPA (حد أقصى للدوران لكل آمبر).هذا يسمح لك تشغيل المغناطيس الدائم المحركات المزامنة مع أقصى كفاءة في استخدام الطاقةالحمل الزائد من 200 ٪، عزم التشغيل الممتاز، ومدى التحكم في سرعة تمتد أيضا تسمح لك لاستغلال كامل من تصنيف المحرك.من أجل استعادة التكاليف بسرعة وعمليات الرقابة الأكثر كفاءة.

محركات متزامنة ذات مغناطيس دائم مع مغناطيسات خارجية لتطبيقات الخدمة الكلاسيكية

المحركات المزامنة المغناطيس الدائم مع المغناطيسات الخارجية (SPMSM) هي المحركات المثالية عندما تحتاج إلى زيادة في الحمل والسرعة السريعة، على سبيل المثال في تطبيقات الخدمة الكلاسيكية.التصميم المطول يؤدي أيضا إلى انخفاض الكتلة الثابتة ويمكن تثبيتها بشكل مثاليومع ذلك، فإن أحد عيوب النظام المكون من SPMSM ودفع التردد المتغير هو التكاليف المرتبطة به، حيث غالبا ما تستخدم تكنولوجيا القابس باهظة الثمن ومصممين عالية الجودة.

مزايا محركات المغناطيس الدائم للأراضي النادرة

الكفاءة العالية: ينخفض منحنى الكفاءة للمحرك غير المتزامن بشكل عام بشكل أسرع تحت 60٪ من الحمل الاسمي ، والكفاءة منخفضة جدًا عند الحمل الخفيف.منحنى الكفاءة من محرك المغناطيس الدائم الأرض النادرة مرتفع وسطح، وهي في منطقة الكفاءة العالية عند 20٪ ~ 120٪ من الحمل الاسمي.

عامل الطاقة العالي: القيمة المقاسة لعامل الطاقة للمحرك المتزامن للمغناطيس الدائم للأراضي النادرة تقترب من القيمة الحدودية 1.0منحنى عامل الطاقة مرتفع ومستوي مثل منحنى الكفاءة. عامل الطاقة مرتفع.لا يتطلب تعويض طاقة التفاعل منخفضة الجهد ويستخدم قدرة نظام توزيع الطاقة بالكامل.

تيار الستاتور صغير: الدوار ليس لديه تيار تحفيز ، يتم تقليل الطاقة التفاعلية ، ويتم تقليل تيار الستاتور بشكل كبير. مقارنة بمحرك غير متزامن من نفس السعة,يمكن تخفيض قيمة تيار الستاتور بنسبة 30٪ إلى 50٪ ، وفي الوقت نفسه ، لأن تيار الستاتور ينخفض بشكل كبير ، يتم تقليل ارتفاع درجة حرارة المحرك ،والدهون المحملة والحملات تمدد حياتها.

عزم دوران خارج الخطوة العالي وعزم دوران السحب: المحركات المزامنة ذات المغناطيس الدائم للأراضي النادرة لديها عزم دوران خارج الخطوة العالي وعزم دوران سحبمما يجعل المحرك لديه قدرة حمولة أعلى ويمكن سحبها بسلاسة في التزامن.

عيوب محركات المغناطيس الدائم للأراضي النادرة

تكلفة عالية: بالمقارنة مع المحرك غير المتزامن من نفس المواصفات ، فإن فجوة الهواء بين الستاتور والدوار أصغر ، ودقة معالجة كل عنصر مرتفعة.هيكل الدوار أكثر تعقيدًا و سعر مواد الصلب المغناطيسي الأرضية النادرة مرتفعلذلك، تكلفة تصنيع المحرك مرتفعة، والتي هي شائعة للمحركات غير متزامنة حوالي 2 مرات.

تأثير كبير عند بدء التشغيل بالكامل: عند بدء التشغيل بالضغط الكامل ، يمكن سحب السرعة المزامنة في وقت قصير جدًا. الصدمة الميكانيكية كبيرة.التيار الابتدائي أكثر من 10 أضعاف التيار المسمىتأثير على نظام إمدادات الطاقة كبير، مما يتطلب قدرة كبيرة من نظام إمدادات الطاقة.

فولاذ مغناطيس الأرض النادرة سهل إزالة المغناطيسية: عندما تتعرض مادة المغناطيس الدائم لاهتزازات ودرجات حرارة عالية وتيار زيادة في الحمل ، قد تقل نفوذها المغناطيسي ،أو تحدث ظاهرة إزالة المغناطيسيةمما يقلل من أداء محرك المغناطيس الدائم.

جهاز PMSM مثبت على السطح

في هذا البناء ، يتم تركيب المغناطيس على سطح الدوار. وهو مناسب للتطبيقات عالية السرعة ، لأنه ليس قويًا.أنها توفر فجوة الهواء موحدة لأن قابلية دخول المغناطيس الدائم وفجوة الهواء هي نفسهالا توجد عزم دوران، وأداء ديناميكي عالي، ومناسبة لأجهزة عالية السرعة مثل الروبوتات ودفع الأدوات.

PMSM مدفون أو PMSM الداخلي

في هذا النوع من البناء ، يتم تضمين المغناطيس الدائم في الدوار كما هو مبين في الشكل أدناه. وهو مناسب لتطبيقات عالية السرعة وهو قوي.عزم الدوران غير المرغوب فيه يرجع إلى تبرز المحرك.
