بيت > المنتجات > محرك كهربائي مغناطيسي دائم > صناعة عالية الكفاءة المغناطيس الدائم المحرك الكهربائي ثلاثي المراحل

صناعة عالية الكفاءة المغناطيس الدائم المحرك الكهربائي ثلاثي المراحل

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: ENNENG

إصدار الشهادات: CE,UL

رقم الموديل: PMM

شروط الدفع والشحن

الحد الأدنى لكمية: مجموعة واحدة

الأسعار: USD 500-5000/set

تفاصيل التغليف: التعبئة صالحة للابحار

وقت التسليم: 15-120 يومًا

شروط الدفع: L/C، T/T

القدرة على العرض: 20000 مجموعة / سنة

احصل على افضل سعر
إبراز:

المحرك الكهربائي المغناطيسي الدائم NdFeB,محرك كهربائي مغناطيس دائم IP68,محرك كهربائي Pmac ثلاثي المراحل

,

IP68 Permanent Magnet Electric Motor

,

Three Phase Pmac Electric Motor

الاسم:
عالية الكفاءة الصناعة ثلاثية المراحل استخدام المغناطيس الدائم المحرك الكهربائي
حاضِر:
تكييف
المواد:
الأرض النادرة ندفيب
القوة:
10kw-2 ميجا واط
تثبيت:
IMB3 IMB5 IMB35
درجة الحماية:
IP55 ، IP54 ، IP68
عامل خدمة:
1
التطبيق:
المعادن ، السيراميك ، المطاط ، البترول ، المنسوجات
أعمدة:
2،4،6،8،10 ، إلخ.
الخصائص:
عمر طويل متغير التردد شديد التحمل
الاسم:
عالية الكفاءة الصناعة ثلاثية المراحل استخدام المغناطيس الدائم المحرك الكهربائي
حاضِر:
تكييف
المواد:
الأرض النادرة ندفيب
القوة:
10kw-2 ميجا واط
تثبيت:
IMB3 IMB5 IMB35
درجة الحماية:
IP55 ، IP54 ، IP68
عامل خدمة:
1
التطبيق:
المعادن ، السيراميك ، المطاط ، البترول ، المنسوجات
أعمدة:
2،4،6،8،10 ، إلخ.
الخصائص:
عمر طويل متغير التردد شديد التحمل
صناعة عالية الكفاءة المغناطيس الدائم المحرك الكهربائي ثلاثي المراحل

الصناعة ذات الكفاءة العالية ثلاثية المراحل استخدام المغناطيس الدائم المحرك الكهربائي



ما هو المحرك المتزامن المغناطيسي الدائم؟



محرك المغناطيس الدائم (PM) هو محرك التيار المتردد الذي يستخدم مغناطيسات إما مضمنة داخل سطح الدوار أو متصلة به. يمكن تصنيف محركات PM إلى بنيتين رئيسيتين:الداخل والسطحفي حالة محرك PM السطحي ، يمكن وضع المغناطيسات على سطح الدوار أو إدخالها فيه ، مما يعزز من متانة تصميم المحرك.من ناحية أخرى، يمكن أن يظهر وضع وتصميم المغناطيسات في محرك المغناطيس الدائم الداخلي (IPM) اختلافات كبيرة.يمكن إدخال المغناطيسات في محرك IPM ككتلة كبيرة أو تتدفق كما أنها تقترب من النواة، في حين أن نهج آخر ينطوي على تضمينها في نمط مناقشة.



بناء PMSM:



يتم بناء محرك متزامن أساسي ومحرك متزامن مغناطيس دائم (PMSM) على نحو مماثل ، مع كون تصميم الدوار هو التمييز الرئيسي. على عكس الدوار التقليدي ، يتم بناء محرك متزامن مع المغناطيس الدائم.الدوار PMSM يستخدم المغناطيس الدائم لخلق القطب المجال بدلا من المجال الملفوفاتبسبب قدرتها على النفاذ العالية، يتم استخدام الحديد المتوسط، البورون، والسماريوم الكوبالت في كثير من الأحيان لصنع المغناطيس الدائم.

المغناطيس الدائم النيوديميوم بورون الحديد هي الأكثر شيوعًا المستخدمة لأنها متوفرة بسهولة وبسعر معقول. هذا النوع من المغناطيس مثبت على الدوار،والتي عادة ما تكون داخل الستاتور للجهاز الكهربائيمن ناحية أخرى، تتضمن بعض تكوينات المحرك الدوار الخارجي، مما يؤدي إلى تصميم من الداخل إلى الخارج.



يتكون الدوار في المقام الأول من هذه المغناطيسات الدائمة القوية ، والتي تم اختيارها لقوتها القسرية العالية. من ناحية أخرى ، يتكون الستاتور من إطار خارجي وملفوفات السكن الأساسي.في كثير من الحالات، يتم اعتماد تصميم يتضمن طيات ثنائية أو ثلاثية المراحل عادة للستاتور.



مبدأ عمل PMSM



يعمل المحرك المتزامن على أساس التفاعل بين المجال المغناطيسي الثابت للدوران والمجال المغناطيسي المتداول للستاتور.يتم إنتاج حقل مغناطيسي دوار من قبل ستاتور محرك متزامنقانون آمبر ينص على أن عزم الدوران يتم إنتاجه بواسطة التيار المتناوب المتزامن من طيات الستاتور والحقل المغناطيسي للدوار.هذا العزم يسمح الدوار لتدوير بسهولة أكبر.



يتم إنتاج مجال مغناطيسي ثابت بواسطة المغناطيس الدائم على الدوار من المحركات المزامنة المغناطيس الدائم (PMSM).القطبين الدوار على خط مع المجال المغناطيسي الدورية الستاتور عندما تدور بسرعة متزامنةونتيجة لذلك، عندما تكون مرتبطة مباشرة بشبكة من التيار ثلاثي المراحل، PMSMs غير قادرة على بدء الذاتية.

صور مفصلة

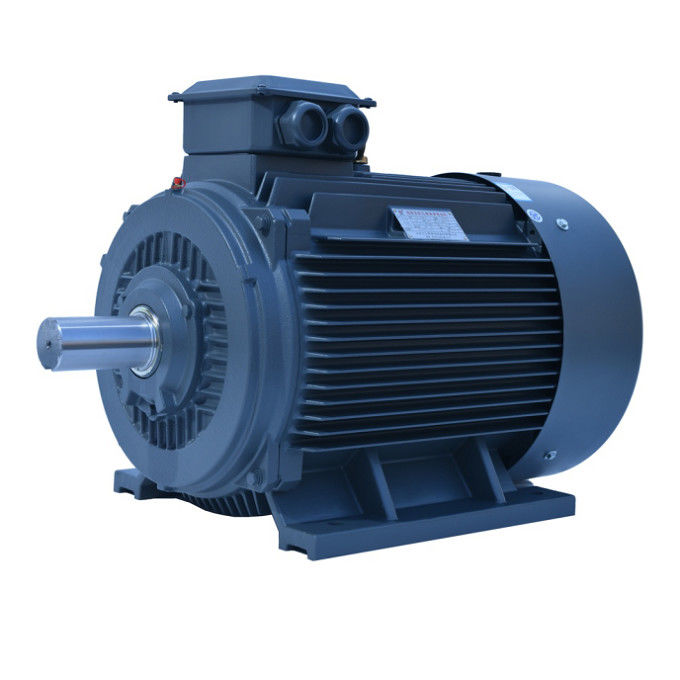

صناعة عالية الكفاءة المغناطيس الدائم المحرك الكهربائي ثلاثي المراحل 0

تطبيق محرك المغناطيس الدائم للأراضي النادرة

مزايا مغناطيس الأرض النادرة المحركات المغناطيس الدائمهي كثيرة ومتنوعة، مما يجعلها الخيار المثالي لمجموعة واسعة من التطبيقات.مثل الضاغطات والمضخات والمروحة. بالإضافة إلى ذلك، فإن انخفاض إنتاج الضوضاء يعني أنه مثالي للاستخدام في البيئات التي يعد فيها الحد من الضوضاء أولوية. وأخيرا،إن متطلبات الصيانة المنخفضة تجعلها خيارًا فعالًا من حيث التكلفة على المدى الطويل.



مزايا محركات المغناطيس الدائم للأراضي النادرة

الكفاءة العالية: ينخفض منحنى الكفاءة للمحرك غير المتزامن بشكل عام بشكل أسرع تحت 60٪ من الحمل الاسمي ، والكفاءة منخفضة جدًا عند الحمل الخفيف.منحنى الكفاءة من محرك المغناطيس الدائم الأرض النادرة مرتفع وسطح، وهي في منطقة الكفاءة العالية عند 20٪ ~ 120٪ من الحمل الاسمي.



عامل الطاقة العالي: القيمة المقاسة لعامل الطاقة للمحرك المتزامن للمغناطيس الدائم للأراضي النادرة تقترب من القيمة الحدودية 1.0منحنى عامل الطاقة مرتفع ومستوي مثل منحنى الكفاءة. عامل الطاقة مرتفع.لا يتطلب تعويض طاقة التفاعل منخفضة الجهد ويستخدم قدرة نظام توزيع الطاقة بالكامل.



تيار الستاتور صغير: الدوار ليس لديه تيار تحفيز ، يتم تقليل الطاقة التفاعلية ، ويتم تقليل تيار الستاتور بشكل كبير. مقارنة بمحرك غير متزامن من نفس السعة,يمكن تخفيض قيمة تيار الستاتور بنسبة 30٪ إلى 50٪ ، وفي الوقت نفسه ، لأن تيار الستاتور ينخفض بشكل كبير ، يتم تقليل ارتفاع درجة حرارة المحرك ،والدهون المحملة والحملات تمدد حياتها.



عزم دوران خارج الخطوة العالي وعزم دوران السحب: المحركات المزامنة ذات المغناطيس الدائم للأراضي النادرة لديها عزم دوران خارج الخطوة العالي وعزم دوران سحبمما يجعل المحرك لديه قدرة حمولة أعلى ويمكن سحبها بسلاسة في التزامن.



عيوب محركات المغناطيس الدائم للأراضي النادرة

تكلفة عالية: بالمقارنة مع المحرك غير المتزامن من نفس المواصفات ، فإن فجوة الهواء بين الستاتور والدوار أصغر ، ودقة معالجة كل عنصر مرتفعة.هيكل الدوار أكثر تعقيدًا و سعر مواد الصلب المغناطيسي الأرضية النادرة مرتفعلذلك، تكلفة تصنيع المحرك مرتفعة، والتي هي شائعة للمحركات غير متزامنة حوالي 2 مرات.



تأثير كبير عند بدء التشغيل بالكامل: عند بدء التشغيل بالضغط الكامل ، يمكن سحب السرعة المزامنة في وقت قصير جدًا. الصدمة الميكانيكية كبيرة.التيار الابتدائي أكثر من 10 أضعاف التيار المسمىتأثير على نظام إمدادات الطاقة كبير، مما يتطلب قدرة كبيرة من نظام إمدادات الطاقة.



فولاذ مغناطيس الأرض النادرة سهل إزالة المغناطيسية: عندما تتعرض مادة المغناطيس الدائم لاهتزازات ودرجات حرارة عالية وتيار زيادة في الحمل ، قد تقل نفوذها المغناطيسي ،أو تحدث ظاهرة إزالة المغناطيسيةمما يقلل من أداء محرك المغناطيس الدائم.





تغير حرارة محرك PM مع الحمل
لا يمكن ربط الكثير من التدفق مع قطعة حديد لتوليد عزم الدوران في نهاية المطاف، سوف يشبع الحديد ولا يسمح للدفق بالربط.النتيجة هي انخفاض في الحثية من المسار الذي اتخذته مجال التدفقفي آلة PM ، فإن قيم الحثية في محور d و q سوف تقل مع زيادة في تيار الحمل.



الحثية على المحور d و q محور محرك SPM متطابقة تقريبًا. لأن المغناطيس خارج الدوار ، فإن حثية محور q ستنخفض بنفس معدل حثية المحور d.مع ذلك، فإن الحثية لمحرك IPM ستقل بشكل مختلف. مرة أخرى ، فإن الحثية في المحور d أقل بطبيعة الحال لأن المغناطيس في مسار التدفق ولا يولد خاصية حثية. وبالتالي,هناك أقل من الحديد ليشبع في المحور د، مما يؤدي إلى انخفاض أقل بشكل ملحوظ في تدفق النفط فيما يتعلق بمحور q.



ضعف تدفق / تكثيف محركات PM
يتم توليد التدفق في محرك المغناطيس الدائم بواسطة المغناطيسات. يتبع مجال التدفق مسارًا معينًا ، والذي يمكن تعزيزه أو معارضته.تعزيز أو تكثيف مجال التدفق سوف تسمح للمحرك لزيادة مؤقتة إنتاج عزم الدوران. معارضة مجال التدفق سوف تدمر المجال المغناطيسي الحالي للمحرك. الحقل المغناطيسي المحدودة سوف تحد من إنتاج عزم الدوران، ولكن تقلل من الجهد العكسي-EMF.انخفاض الجهد الخلفي EMF يحرر الجهد لدفع المحرك للعمل في سرعات الخروج أعلىكلا النوعين من العمليات تتطلب تيار محرك إضافي. اتجاه تيار المحرك عبر المحور d، المقدمة من قبل جهاز تحكم المحرك، يحدد التأثير المرغوب فيه.



IPM VS SPM



يمكن فصل محرك PM إلى فئتين رئيسيتين: محركات المغناطيس الدائم السطحي (SPM) ومحركات المغناطيس الدائم الداخلي (IPM). لا يحتوي أي من أنواع تصميم المحرك على قضبان الدوار.كلا النوعين توليد التدفق المغناطيسي من قبل المغناطيس الدائم المثبتة على أو داخل الدوار.



محركات SPM لديها مغناطيسات مثبتة على الخارج من سطح الدوار. بسبب هذا التثبيت الميكانيكي ، تكون قوتها الميكانيكية أضعف من محركات IPM.القوة الميكانيكية الضعيفة تحد من الحد الأقصى للسرعة الميكانيكية الآمنة للمحركبالإضافة إلى ذلك ، تظهر هذه المحركات ملامح مغناطيسية محدودة جدًا (Ld ≈ Lq). قيم الحثية المقاسة في نهايات الدوار متسقة بغض النظر عن موقع الدوار.بسبب نسبة الارتفاع القريبة من الوحدة، تعتمد تصاميم محركات SPM بشكل كبير ، إن لم يكن بالكامل ، على مكون عزم الدوران المغناطيسي لإنتاج عزم الدوران.



محركات IPM لديها مغناطيس دائم مضمن في الدوار نفسه. على عكس نظرائها SPM، موقع المغناطيس الدائم يجعل محركات IPM قوية جدا ميكانيكيا،و مناسبة للعمل عند سرعات عالية جداًيتم تعريف هذه المحركات أيضًا بنسبة الارتفاع المقناطيسي العالية نسبيًا (Lq > Ld).محرك IPM لديه القدرة على توليد عزم الدوران من خلال الاستفادة من كل من مكونات عزم الدوران المغناطيسي والمتردد للمحرك.





لماذا تستخدم محركات المغناطيس الدائم؟

- نعم

المحركات المزامنة المغناطيسية الدائمة (PMSM) هي محركات كهربائية متغيرة متقدمة تتكون من ستاتور ودوار متصل بعقب الإخراج.عادة ما تستخدم محركات المغناطيس الدائم مغناطيسات النيوديميوم المضمنة في الدوار لإنشاء عزم الدوران الذي يحصل عليه المغناطيسية الكهربائيةهذا النوع من المحركات يختلف عن معظم المحركات الكهربائية الأخرى حيث أن الدوار يولد مجاله المغناطيسي الخاص به من خلال الاستقبال ،أو حيث يتم نقل تيارات المجال إلى الدوار عن طريق الفرشاة وحلقات الانزلاقمحركات PMSM هي خيار ممتاز لمجموعة من تطبيقات التحكم في الحركة.



اتجاه تطوير محركات المغناطيس الدائم للأراضي النادرة



محركات المغناطيس الدائم للأراضي النادرة تتطور نحو قوة عالية (سرعة عالية، عزم دوران عالية) ، وظائف عالية، وتصغير،ويتوسعون باستمرار في أنواع جديدة من المحركات ومجالات التطبيق، وآفاق التطبيق متفائلة للغاية. من أجل تلبية الاحتياجات، لا تزال هناك حاجة إلى ابتكار مستمر في عملية تصميم وتصنيع محركات المغناطيس الدائم للأراضي النادرة.الهيكل الكهرومغناطيسي سيكون أكثر تعقيداً، سيكون هيكل الحساب أكثر دقة، وعملية التصنيع ستكون أكثر تقدما وتطبيقا.



تطبيق محرك المغناطيس الدائم للأراضي النادرة



بسبب تفوق محركات المغناطيس الدائم للأراضي النادرة ، أصبحت تطبيقاتها أكثر اتساعًا. مجالات التطبيق الرئيسية هي كما يلي:



التركيز على الكفاءة العالية وتوفير الطاقة لمحركات المغناطيس الدائم للأراضي النادرة.مثل المحركات المتزامنة ذات المغناطيس الدائم للأرض النادرة لصناعات الألياف النسيجية والكيميائيةمحركات متزامنة للأراضي النادرة للأغناطيس الدائمة لمختلف آلات التعدين والنقل المستخدمة في حقول النفط ومناجم الفحمومحركات متزامنة ذات مغناطيس دائم للأراضي النادرة لتشغيل مختلف المضخات والمروحة.
