تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ENNENG
إصدار الشهادات: CE,UL
رقم الموديل: PMM
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 500-5000/set
تفاصيل التغليف: التعبئة صالحة للابحار
وقت التسليم: 15-120 يومًا
شروط الدفع: L / C ، T / T
القدرة على العرض: 20000 مجموعة / سنة
الاسم: |
محرك كهربائي مغناطيس دائم ثلاثي المراحل 220v 50 Hz |
حاضِر: |
تكييف |
المواد: |
الأرض النادرة ندفيب |
تثبيت: |
IMB3 IMB5 IMB35 |
المرحلة: |
المرحلة 3 |
أعمدة: |
2،4،6،8،10 |
نطاق القوة: |
5.5-3000 كيلو واط |
الجهد: |
380 فولت ، 660 فولت ، 1140 فولت ، 3300 فولت ، 6 كيلو فولت ، 10 كيلو فولت |
حجم الاطار: |
من H112 إلى H450 |
وضع التحكم: |
العاكس التحكم في متجه الحلقة المفتوحة |
الاسم: |
محرك كهربائي مغناطيس دائم ثلاثي المراحل 220v 50 Hz |
حاضِر: |
تكييف |
المواد: |
الأرض النادرة ندفيب |
تثبيت: |
IMB3 IMB5 IMB35 |
المرحلة: |
المرحلة 3 |
أعمدة: |
2،4،6،8،10 |
نطاق القوة: |
5.5-3000 كيلو واط |
الجهد: |
380 فولت ، 660 فولت ، 1140 فولت ، 3300 فولت ، 6 كيلو فولت ، 10 كيلو فولت |
حجم الاطار: |
من H112 إلى H450 |
وضع التحكم: |
العاكس التحكم في متجه الحلقة المفتوحة |
معايير المنتج:
| النموذج | الطاقة الاسمية ((KW) | الجهد الاسمي ((V) | التيار الاسمي ((A) | السرعة الاسمية ((r/min) | الكفاءة ((%) | عامل القوة | التردد الاسمي ((Hz) | عامل الخدمة |
| TYC7.5-3000-Z132S6 | 7.5 | 380 | 12.8 | 3000 | 93.0 | 0.96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18.5 | 94.0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94.3 | |||||
| TYC18.5-3000-Z160M6 | 18.5 | 31.0 | 94.4 | |||||
| TYC22-3000-Z160M6 | 22 | 36.8 | 94.6 | |||||
| TYC30-3000-Z160L6 | 30 | 50.0 | 95.0 | |||||
| TYC37-3000-Z160L6 | 37 | 61.3 | 95.5 | |||||
| TYC45-3000-Z180M8 | 45 | 74.5 | 95.6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90.9 | 95.8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96.2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96.5 | |||||
| TYC110-3000-Z225L8 | 110 | 180 | 96.8 | |||||
| TYC132-3000-Z225L8 | 132 | 215 | 97.0 | |||||
| TYC160-3000-Z225L8 | 160 | 261 | 97.0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97.0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 220 | 359 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 250 | 408 | 97.0 |
| حجم الإطار | 132 | 160 | 180 | 200 | 225 | 250M/L | 280M/L | ||||
| الخصائص الميكانيكية | |||||||||||
| إطار/درع نهاية الصناديق النهائية |
المواد | حديد صب | |||||||||
| التثبيت | B3/B35 | ||||||||||
| درجة IP | IP23 | ||||||||||
| طريقة التبريد | IC01(الـ ODP) | ||||||||||
| الأرض | داخل غطاء الأسلاك وقاعدة الآلة | ||||||||||
| محامل | غطاء الغبار/المسافة | ZZ/C3 | /C3 | ||||||||
| إصلاح المحامل | إصلاح DE، NDE مع غسالة الربيع الموجة | ||||||||||
| DE تعديل محامل |
3000 دورة في الدقيقة | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500 دورة في الدقيقة | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| إصلاح NDE محامل |
3000 دورة في الدقيقة | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500 دورة في الدقيقة | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
التشحيم |
المواد | ESSO UNIREX N2 | |||||||||
| أنابيب النفط | / | جهاز زيت الدرع النهائي | الأنابيب | ||||||||
| سدادة | مع غطاء غطاء مطاطي للنقل والتخزين | ||||||||||
| عمود | المواد | فولاذ 45# | |||||||||
| النوع B | |||||||||||
| حد الاهتزاز (mm/s) |
1.6 | 2.2 | |||||||||
| الرصيد | 1/2 مفتاح G2.5 درجة | ||||||||||
لوحة الاسم |
المواد |
سبيكة الألومنيوم | |||||||||
| الأداء الكهربائي | |||||||||||
| الجهد | 380/400 فولت ((أو 440/460 فولت) ثلاثة محطات | ||||||||||
التلف |
المواد | النحاس عالي النقاء | |||||||||
| الغطس طريقة |
VPI والتجفيف | ||||||||||
| درجة العزل | 155(F) | ||||||||||
| عامل الخدمة | 1.0/1.2/1.3 | ||||||||||
| الستاتور و الدوار المصفوفة |
فولاذ السيليكون | ||||||||||
| مغناطيس دائم | NdFeB | ||||||||||
وصف المنتج:
سلسلة TYC فائق الفعالية فائقة عالية الأرض النادرة المغناطيس الدائم المحرك المزامنة التي تتجاوز معيار كفاءة IE4 هو أحدث محرك خاص للضاغطات التي وضعتها شركتنا.يستخدم مواد مغناطيس دائمة عالية الأداء للأراضي النادرة وتكنولوجيا تحويل التردد، تعمل بدون تحكم فيكتور الترميز، ولديها هيكل من الصلب المغناطيسي. ، لديها مزايا الكفاءة العالية، والتشغيل الموثوق به، وجيدة قابلية التبادل التثبيت.
| حجم B3/B35 | الحجم العالمي | ||||||||||||||
| حجم الإطار | أ | AA | AB | ب | BB | HA | هـ | ك | ج | التكييف | الموسم | ب.س. | كيه كيه | (ل) | |
| 3000 دورة في الدقيقة | 1500 دورة في الدقيقة | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160 لتر | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180 لتر | 279 | 355 | 86 | 778 | |||||||||||
| 200 لتر | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| الحجم العالمي | B35/B5/V1size | ||||||||||||||||
| حجم الإطار | د | E/DE | F | G | الـ GD | ن | م | (ب) | S | T | R | لوس أنجلوس | |||||
| 3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160 لتر | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42.5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180 لتر | |||||||||||||||||
| 200 لتر | 55 متر | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60 متر | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65 متر | 75 متر | 140/100 | 18 | 20 | 58 | 67.5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65 متر | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||

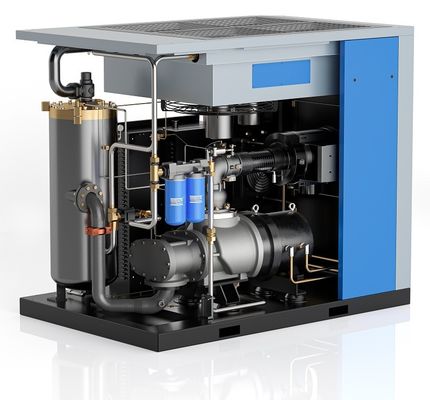

تم تصميم هذه السلسلة من المحركات خصيصًا للنظر في ظروف العمل الخاصة للضاغط ، مع كفاءة عالية ، وانخفاض الضوضاء ، وقدرة كبيرة على الإفراط في الحمل ، ومدة حياة طويلة ، وما إلى ذلك.يتم تقييم ارتفاع درجة الحرارة تحت معامل خدمة الحمل الكامل حسب الدرجة B (T80K)أداء وحجم تركيب هذه السلسلة من المحركات يتوافق مع معيار lEC60034.معيار DIN42673،معيار GB755، والمعايير المهنية والتقنية ذات الصلة.وقد اجتازت الشركة شهادة نظام الجودة الدولي IS09001 مرات عديدةمن عملية الطلب والتطوير والتصنيع والتفتيش والمبيعات والخدمة وفقًا لمتطلبات نظام مراقبة الجودة IS09001.هذه السلسلة من المحركات تعتبر أن كابل المحرك متصلة مباشرة إلى صندوق التحكم الكهربائي للضاغطوفقا لمتطلبات المستخدم، يمكن تجهيز المحرك مع سلك الرصاص الممتد و غطاء المسمار؛ هذه السلسلة من المحركات تتميز الدوار مع مغناطيس دائم،هذه التكنولوجيا توفر مزايا كبيرة للمحرك، مثل الكفاءة العالية، عامل الطاقة، وكثافة الطاقة العالية.يتم تشغيلها بواسطة محولات التردد التي توفر عزم دوران ثابت على نطاق واسع من تغيرات السرعة وتعمل حتى في سرعات منخفضة، مع كفاءة أعلى من محركات الحث. بالإضافة إلى كفاءة الطاقة من IE4، يمكن للمحركات تحقيق كفاءة أفضل من lE5 في السوق اليوم.
