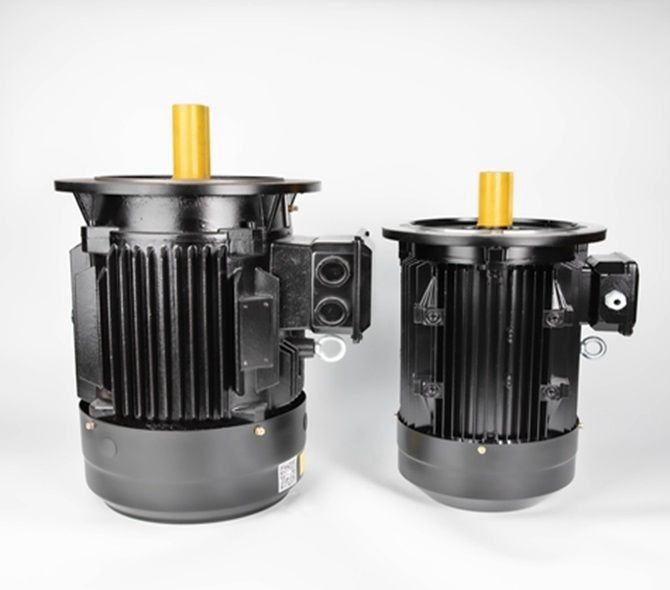

تحويل التردد 100kw محرك مغناطيسي دائم PM OEM ODM

ما التطبيقات التي تستخدم محركات PMSM؟

‍

تشمل الصناعات التي تستخدم محركات PMSM الصناعات المعدنية والسيراميك والمطاط والبترول والمنسوجات وغيرها الكثير.يمكن تصميم محركات PMSM للعمل بسرعة متزامنة من مصدر جهد وتردد ثابتين وكذلك تطبيقات محرك متغير السرعة (VSD).نظرًا للكفاءة العالية وكثافة القوة وعزم الدوران ، فهي عمومًا خيارًا ممتازًا في تطبيقات عزم الدوران العالي مثل الخلاطات والمطاحن والمضخات والمراوح والمنافخ والناقلات والتطبيقات الصناعية حيث توجد محركات الحث التقليدية.

مزايا محركات المغناطيس الدائم النادرة الأرضية

كفاءة عالية: ينخفض ​​منحنى الكفاءة للمحرك غير المتزامن بشكل عام بشكل أسرع تحت 60٪ من الحمل المقدر ، وتكون الكفاءة منخفضة جدًا عند التحميل الخفيف.منحنى الكفاءة لمحرك المغناطيس الدائم الأرضي النادر مرتفع ومسطح ، ويقع في منطقة عالية الكفاءة عند 20٪ ~ 120٪ من الحمل المقنن.

عامل القدرة العالية: القيمة المقاسة لعامل القدرة للمحرك المتزامن ذو المغناطيس الدائم الأرضي النادر قريبة من القيمة الحدية 1.0.منحنى عامل القدرة مرتفع ومسطح مثل منحنى الكفاءة.عامل الطاقة مرتفع.تعويض القدرة التفاعلية للجهد المنخفض غير مطلوب وقدرة نظام توزيع الطاقة مستخدمة بالكامل.

تيار الجزء الثابت صغير: لا يحتوي الجزء المتحرك على تيار إثارة ، ويتم تقليل القدرة التفاعلية ، ويتم تقليل تيار الجزء الثابت بشكل كبير.بالمقارنة مع المحرك غير المتزامن بنفس السعة ، يمكن تقليل قيمة التيار الثابت بنسبة 30٪ إلى 50٪.في الوقت نفسه ، نظرًا لتقليل تيار الجزء الثابت بشكل كبير ، يتم تقليل ارتفاع درجة حرارة المحرك ، ويتم تمديد شحم المحمل وعمر المحمل.

عزم دوران عالٍ خارج الخطوة وعزم دوران سحب: محركات متزامنة بمغناطيس دائم نادر لها عزم دوران أعلى وعزم سحب أعلى ، مما يجعل المحرك يتمتع بقدرة تحميل أعلى ويمكن سحبه بسلاسة في التزامن.

عيوب محركات المغناطيس الدائم النادرة الأرضية

التكلفة العالية: بالمقارنة مع المحرك غير المتزامن من نفس المواصفات ، تكون فجوة الهواء بين الجزء الثابت والدوار أصغر ، ودقة معالجة كل مكون عالية ؛هيكل الدوار أكثر تعقيدًا وسعر المواد الفولاذية المغناطيسية الأرضية النادرة مرتفع ؛لذلك ، فإن تكلفة تصنيع المحرك عالية ، وهو أمر شائع بالنسبة للمحركات غير المتزامنة حوالي مرتين.

تأثير كبير عند بدء تشغيل الطاقة الكاملة: عند البدء بالضغط الكامل ، يمكن سحب سرعة التواقت في وقت قصير جدًا.الصدمة الميكانيكية كبيرة.تيار البدء هو أكثر من 10 أضعاف التيار المقدر.التأثير على نظام إمداد الطاقة كبير ، ويتطلب سعة كبيرة لنظام إمداد الطاقة.

من السهل إزالة المغناطيس من الفولاذ ذي الأرض النادرة: عندما تتعرض مادة المغناطيس الدائم للاهتزاز ودرجة الحرارة المرتفعة والتيار الزائد ، قد تنخفض نفاذية المغناطيس أو تحدث ظاهرة إزالة المغناطيسية ، مما يقلل من أداء محرك المغناطيس الدائم.

الهياكل الحركية PM
يمكن تقسيم هياكل محرك PM إلى فئتين: الداخلية والسطح.كل فئة لها مجموعة فرعية من الفئات.يمكن أن يكون لمحرك PM السطحي مغناطيسه أو إدخاله في سطح الدوار ، لزيادة متانة التصميم.يمكن أن يختلف تصميم وتصميم محرك المغناطيس الدائم الداخلي على نطاق واسع.يمكن إدخال مغناطيسات محرك IPM ككتلة كبيرة أو متداخلة لأنها تقترب من القلب.طريقة أخرى هي جعلهم مدمجين في نمط مكبّر.

تغير محاثة محرك PM مع الحمل
فقط الكثير من التدفق يمكن ربطه بقطعة من الحديد لتوليد عزم الدوران.في النهاية ، سوف يتشبع الحديد ولن يسمح بعد الآن بربط التدفق.والنتيجة هي انخفاض في محاثة المسار الذي يسلكه مجال التدفق.في آلة PM ، ستقل قيم محاثة المحور d والمحور q مع زيادة تيار الحمل.

المحاثة d و q لمحرك SPM متطابقة تقريبًا.نظرًا لأن المغناطيس خارج الجزء المتحرك ، فإن محاثة المحور q ستنخفض بنفس معدل محاثة المحور d.ومع ذلك ، فإن محاثة محرك IPM ستقل بشكل مختلف.مرة أخرى ، يكون محاثة المحور d أقل بشكل طبيعي لأن المغناطيس في مسار التدفق ولا يولد خاصية استقرائية.لذلك ، يوجد قدر أقل من الحديد للتشبع في المحور d ، مما يؤدي إلى انخفاض أقل بكثير في التدفق فيما يتعلق بالمحور q.

إضعاف / تكثيف الجريان لمحركات الجسيمات الدقيقة
يتم إنشاء التدفق في محرك مغناطيسي دائم بواسطة المغناطيس.يتبع مجال التدفق مسارًا معينًا يمكن تعزيزه أو معارضته.سيسمح تعزيز مجال التدفق أو تكثيفه للمحرك بزيادة إنتاج عزم الدوران مؤقتًا.ستؤدي معارضة مجال التدفق إلى إبطال المجال المغناطيسي الحالي للمحرك.سيحد مجال المغناطيس المنخفض من إنتاج عزم الدوران ، ولكنه يقلل من جهد التيار الكهربي الخلفي.يعمل الجهد الكهربي الخلفي المنخفض على تحرير الجهد لدفع المحرك للعمل بسرعات خرج أعلى.يتطلب كلا النوعين من العمليات تيارًا إضافيًا للمحرك.يحدد اتجاه تيار المحرك عبر المحور d ، الذي توفره وحدة التحكم في المحرك ، التأثير المطلوب.

هيكل محرك IPM (المغناطيس الدائم الداخلي)

يحتوي محرك SPM التقليدي (المغناطيس الدائم للسطح) على هيكل يتم فيه توصيل مغناطيس دائم بسطح الدوار.يستخدم فقط عزم الدوران المغناطيسي من المغناطيس.من ناحية أخرى ، يستخدم محرك IPM ممانعة من خلال المقاومة المغناطيسية بالإضافة إلى عزم الدوران المغناطيسي عن طريق تضمين مغناطيس دائم في الدوار نفسه.

هيكل الدوار للمحرك SPM.IPM

ميزات محرك IPM (المغناطيس الدائم الداخلي)

عزم دوران عالي وكفاءة عالية
يتم تحقيق عزم دوران عالي ومخرجات عالية باستخدام عزم دوران ممانعة بالإضافة إلى عزم الدوران المغناطيسي.

عملية موفرة للطاقة
تستهلك طاقة أقل بنسبة 30٪ مقارنة بمحركات SPM التقليدية.

دوران عالي السرعة
يمكن أن تستجيب لدوران المحرك عالي السرعة من خلال التحكم في نوعي عزم الدوران باستخدام التحكم في القوة الموجهة.

أمان
نظرًا لأن المغناطيس الدائم مدمج ، يتم تحسين السلامة الميكانيكية ، على عكس SPM ، لن ينفصل المغناطيس بسبب قوة الطرد المركزي.

ميزات التحكم في المتجهات

في حين أن النظام التقليدي (نظام التوصيل 120 درجة) يحتوي على التيار المطبق في المحرك كموجة مربعة ، فإن التحكم في القوة الموجهة يؤثر على الجهد الذي يتحول إلى موجة جيبية باتجاه موضع الدوار (زاوية المغناطيس) ، لذلك يصبح من الممكن التحكم في تيار المحرك.

ميزات محركات المغناطيس الدائم النادرة الأرضية

يتكون القطب الدوار لمحرك المغناطيس الدائم الأرضي النادر من فولاذ مغناطيسي دائم نادر ، لذلك لا يوجد انزلاق ، ولا يوجد تيار إثارة ، ولا يحتوي الدوار على حديد موجي أساسي وتآكل نحاسي.

الدوار متحمس بواسطة مغناطيس دائم ، ولا حاجة لتيار الإثارة التفاعلي.لذلك ، تم تحسين عامل القدرة ، وتقليل القدرة التفاعلية ، وتقليل تيار الجزء الثابت بشكل كبير ، وتقليل خسائر النحاس والحديد في الجزء الثابت بشكل كبير.

في الوقت نفسه ، نظرًا لأن معامل القوس القطبي لمحرك المغناطيس الدائم الأرضي النادر أكبر من المحرك غير المتزامن عندما يكون الجهد والهيكل الثابت ثابتًا ، فإن متوسط ​​شدة الحث المغناطيسي للمحرك أصغر من ذلك الخاص بالمحرك غير المتزامن المحرك وفقدان الحديد صغير.

لذلك ، يمكن القول أن المحرك المتزامن ذو المغناطيس الدائم النادر يوفر الطاقة عن طريق تقليل خسائره ، ولا يتأثر بالتغيرات في ظروف التشغيل والبيئة وعوامل أخرى.

تم تصميم محركات Enneng للعمل بكثافة طاقة عالية وكفاءة عالية ودرجات حرارة تشغيل منخفضة.

هذا يؤدي إلى انخفاض استهلاك الطاقة
عمر محمل ممتد وتكاليف صيانة أقل
تقليل وقت التوقف عن العمل وتحسين الموثوقية
مما يؤدي إلى عمر خدمة طويل
